Raccordement électrique SMA Solar Technology AG
26 SMC70HV11-IA-IFR112970 Instructions d’installation
5.2.2 Raccordement de l’onduleur au réseau électrique public (AC)
1. Vérifiez la tension du réseau et comparez-la avec la tension « V
AC nom
» figurant sur la plaque
signalétique.
La plage de travail exacte de l’onduleur est définie dans les paramètres de fonctionnement.
Le document correspondant est disponible dans la zone de téléchargement sous
www.SMA-France.com, dans la catégorie « Fiche technique » de l’onduleur concerné.
2. Coupez le disjoncteur miniature et sécurisez-le contre toute remise en marche involontaire.

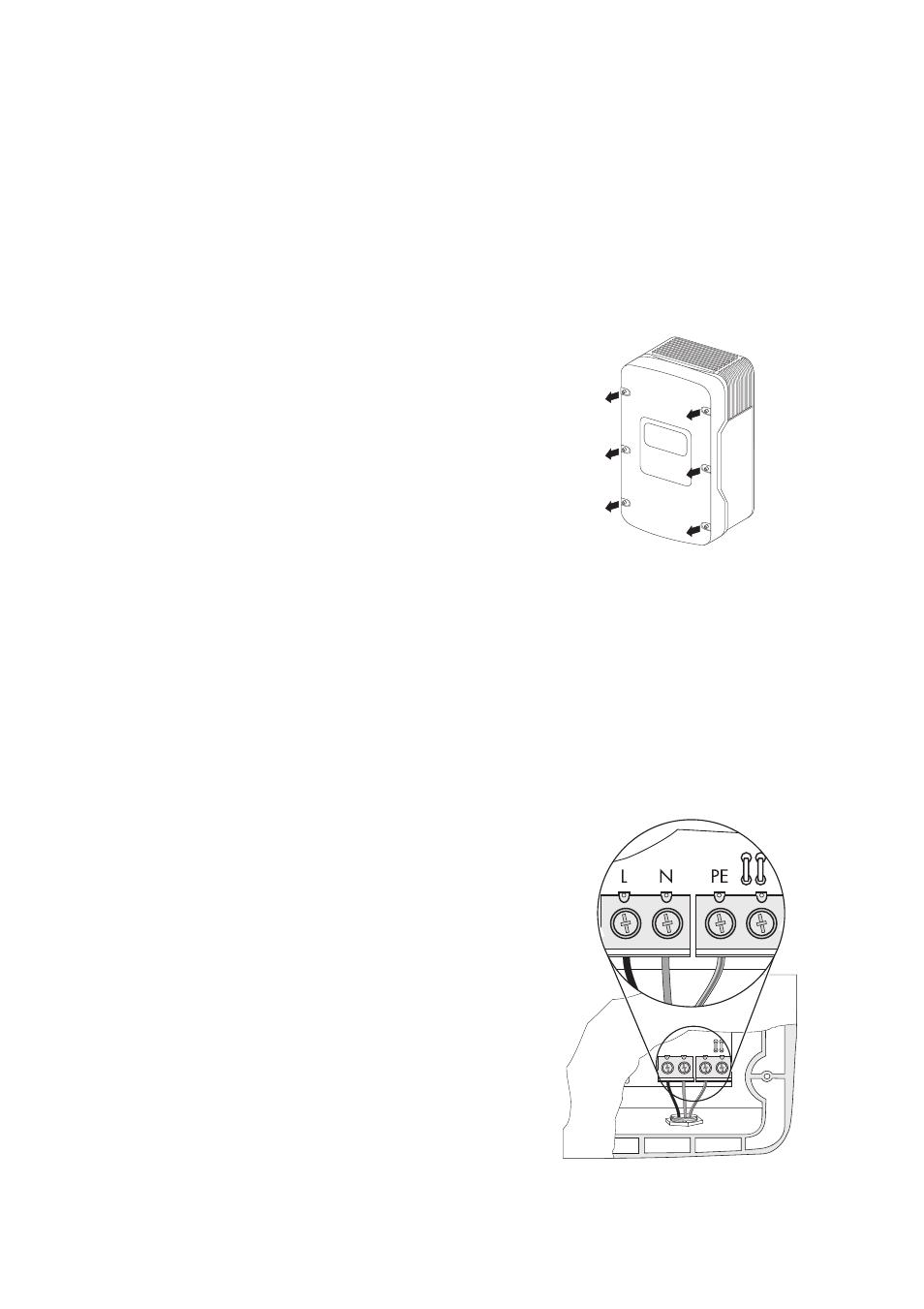

3. Desserrez toutes les vis du couvercle et retirez le
couvercle du boîtier.
4. Retirez le ruban adhésif du presse-étoupe AC
(voir « D » à la page Page 21).
5. Insérez le presse-étoupe AC dans l’ouverture du
boîtier par l’extérieur, puis fixez-le fermement de
l’intérieur à l’aide du contre-écrou.
6. Desserrez l’écrou d’accouplement du presse-
étoupe et passez-le sur le câble.
7. Faites passer le câble par le presse-étoupe vers
la borne AC.
8. À l’aide d’un tournevis, insérez les conducteurs L, N
ainsi que le conducteur de protection (PE) dans les
borniers conformément au marquage.
Pour ce faire, la longueur du conducteur PE doit
dépasser celle des conducteurs L et N de 5 mm.
L et N ne doivent pas être intervertis.
