9. Vissez l’écrou d’accouplement fermement sur le presse-étoupe.
10. Fixez fermement le presse-étoupe au niveau de l’ouverture du boîtier.

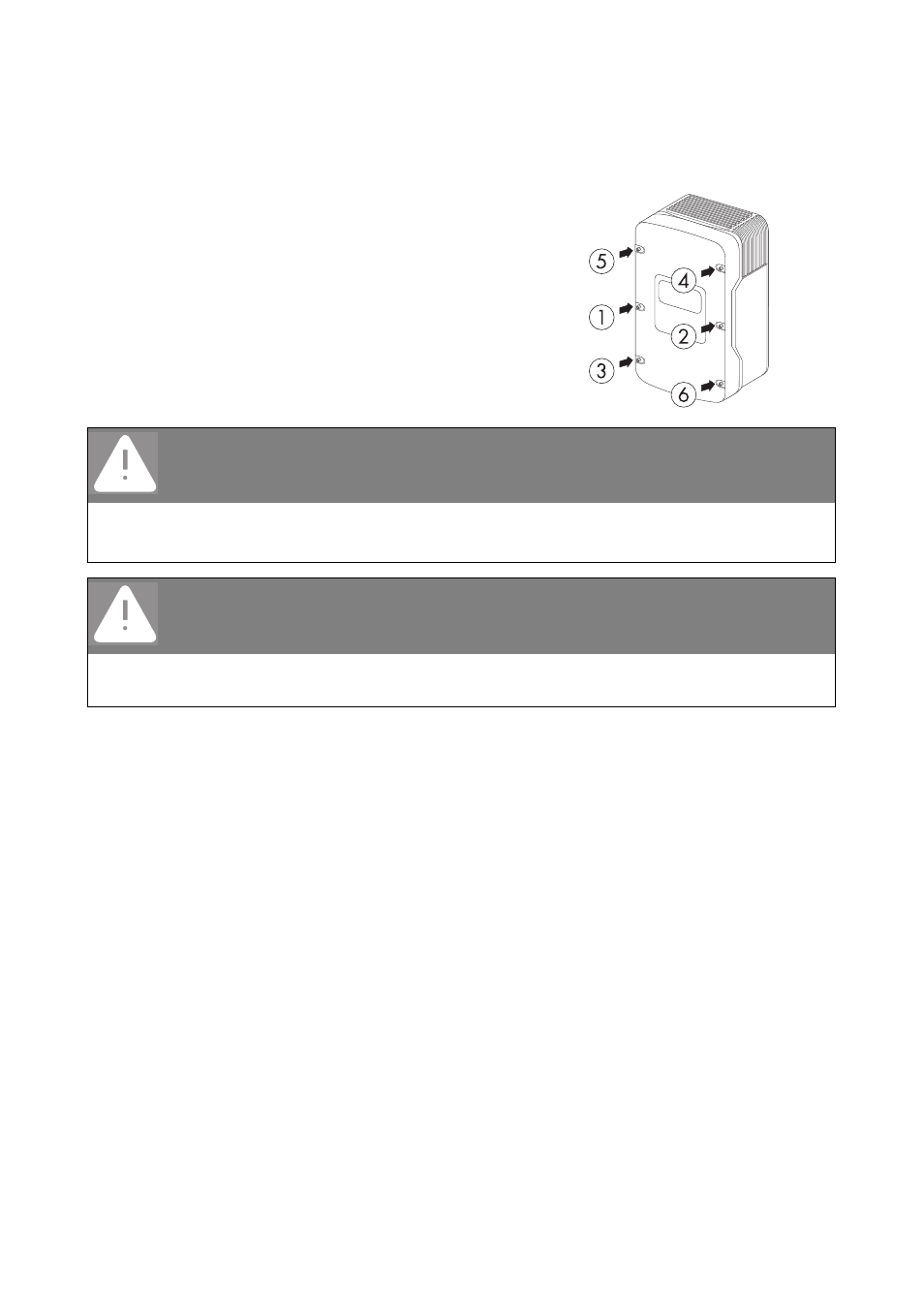

11. Vissez à fond le couvercle du boîtier avec toutes les
vis et les rondelles associées dans l’ordre
représenté dans la figure à droite (couple : 6 Nm).
Ce faisant, les dents des rondelles doivent pointer
en direction du couvercle de boîtier.
Une vis et une rondelle de rechange
supplémentaires sont contenues dans la livraison
de l’onduleur.
☑ L’onduleur est raccordé au réseau électrique public (AC).
DANGER
Danger de mort : Couvercle du boîtier sous tension.
La mise à la terre du couvercle du boîtier est assurée via les rondelles dentées.
• Placez les rondelles de chacune des 6 vis avec les dents orientées côté couvercle.
DANGER
Haute tension dans l’onduleur : Danger de mort.
• N’activez le disjoncteur miniature qu’une fois l’onduleur dûment fermé et le
générateur photovoltaïque raccordé.
