SMA Solar Technology AG Raccordement électrique
Instructions d’installation SMC70HV11-IA-IFR112970 31

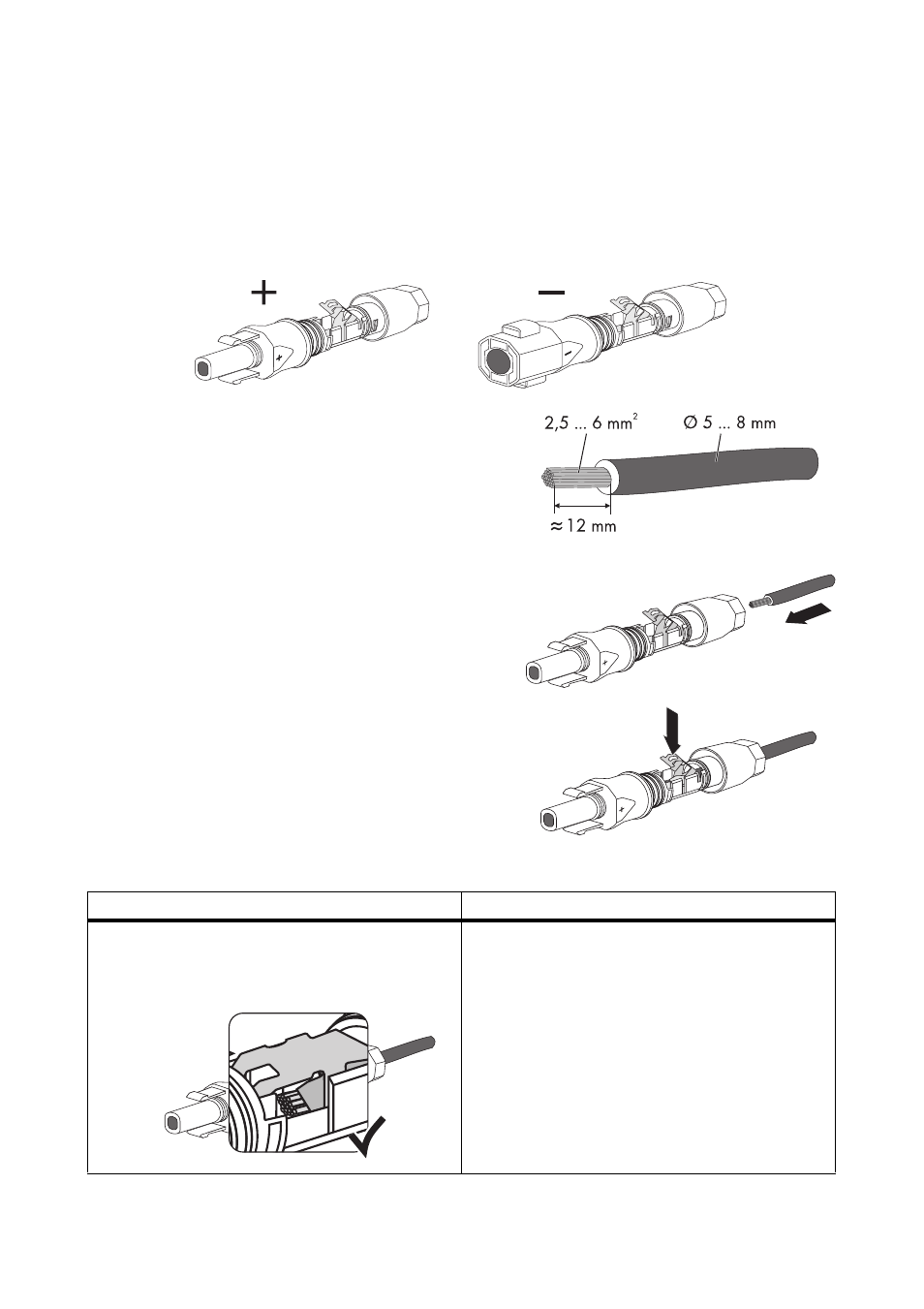

5.4.2 Assemblage des connecteurs à fiche DC
Pour le raccordement à l’onduleur, tous les câbles de raccordement des panneaux photovoltaïques
doivent être équipés des connecteurs à fiche DC fournis.
Assemblez les connecteurs à fiche DC comme décrit ci-dessous. Veillez à respecter la polarité.
Les connecteurs à fiche DC sont marqués d’un « + » et d’un « ‒ ».
Exigences relatives aux câbles :
• Utilisez un câble PV1-F.
Procédure
1. Insérez le câble dénudé dans le connecteur à fiche
DC jusqu’en butée.
2. Appuyez sur le serre-câble vers le bas.
☑ Le serre-câble s’encliquette de façon audible.
3. Vérifiez que le câble soit bien fixé :
Résultat Mesure
☑ Quand le fil dénudé est visible dans la
chambre du serre-câble, cela signifie que le
câble est bien placé.
• Continuez à partir du point 4.
