Raccordement électrique SMA Solar Technology AG
36 SMC70HV11-IA-IFR112970 Instructions d’installation

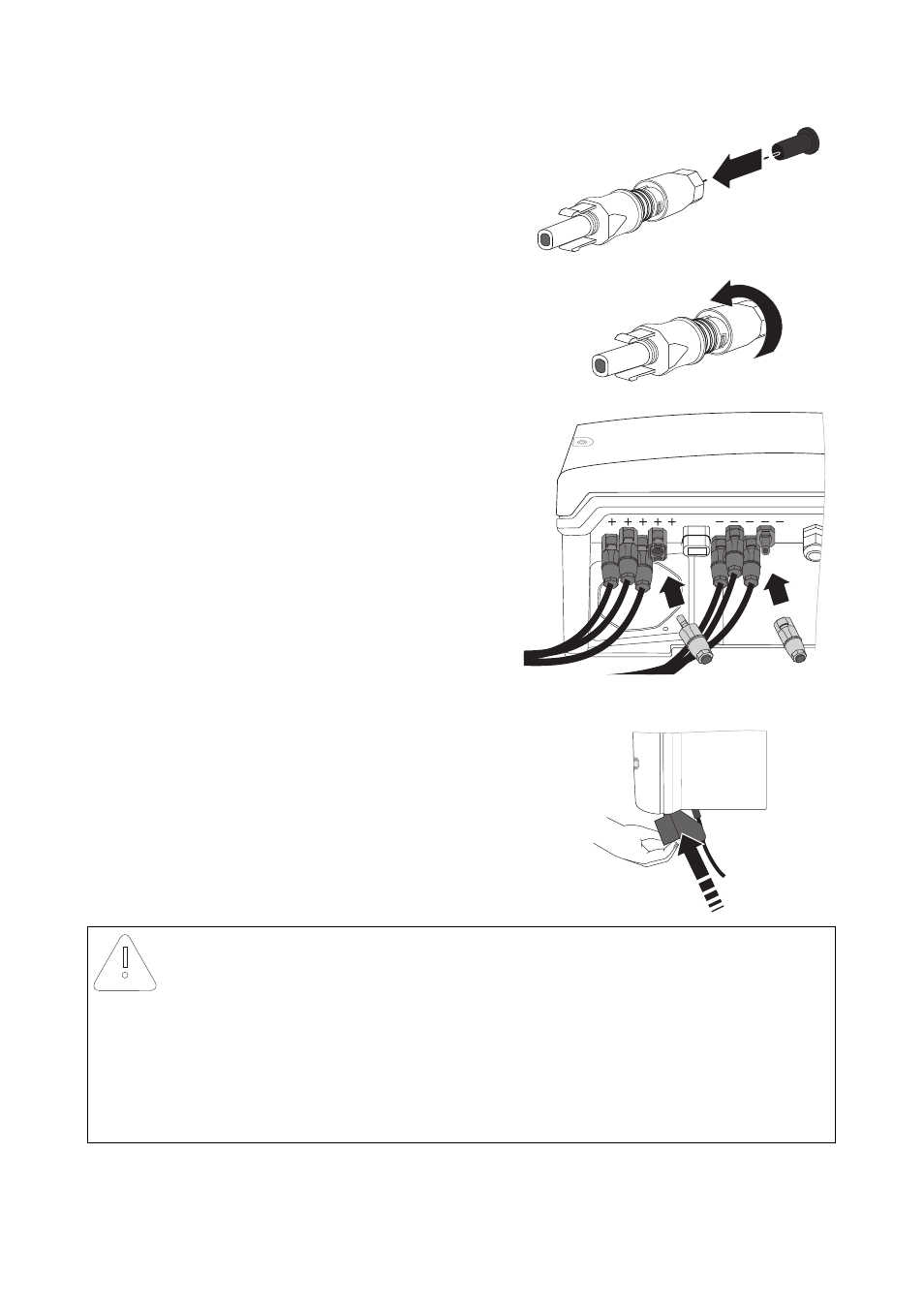

– Insérez le bouchon d’étanchéité dans le
connecteur DC.
– Serrez à fond le connecteur à fiche DC
(couple : 2 Nm).
– Insérez les connecteurs à fiche DC avec les
bouchons d’étanchéité dans les entrées DC
correspondantes au niveau de l’onduleur.
☑ Les connecteurs DC s’encliquettent de
façon audible.
7. Assurez-vous que tous les connecteurs DC sont bien serrés.
8. Vérifiez l’état d’usure de l’Electronic Solar Switch
comme décrit au chapitre 8.3 « Contrôle de l’état
d’usure de l’Electronic Solar Switch (ESS) »
(Page 65) et enfichez-le solidement.
PRUDENCE
Toute manipulation de la fiche située dans la poignée peut provoquer
l’endommagement de l’Electronic Solar Switch.
La fiche située à l’intérieur de la poignée doit rester mobile pour assurer un contact optimal.
Tout resserrement de la vis entraîne l’expiration des droits de garantie et peut causer un
incendie.
• Ne resserrez pas la vis de la fiche située à l’intérieur de la poignée de
l’Electronic Solar Switch.
+
+
