SMA Solar Technology AG

Raccordement électrique

Instructions d’installation

SMC70HV11-IA-IFR112970

45

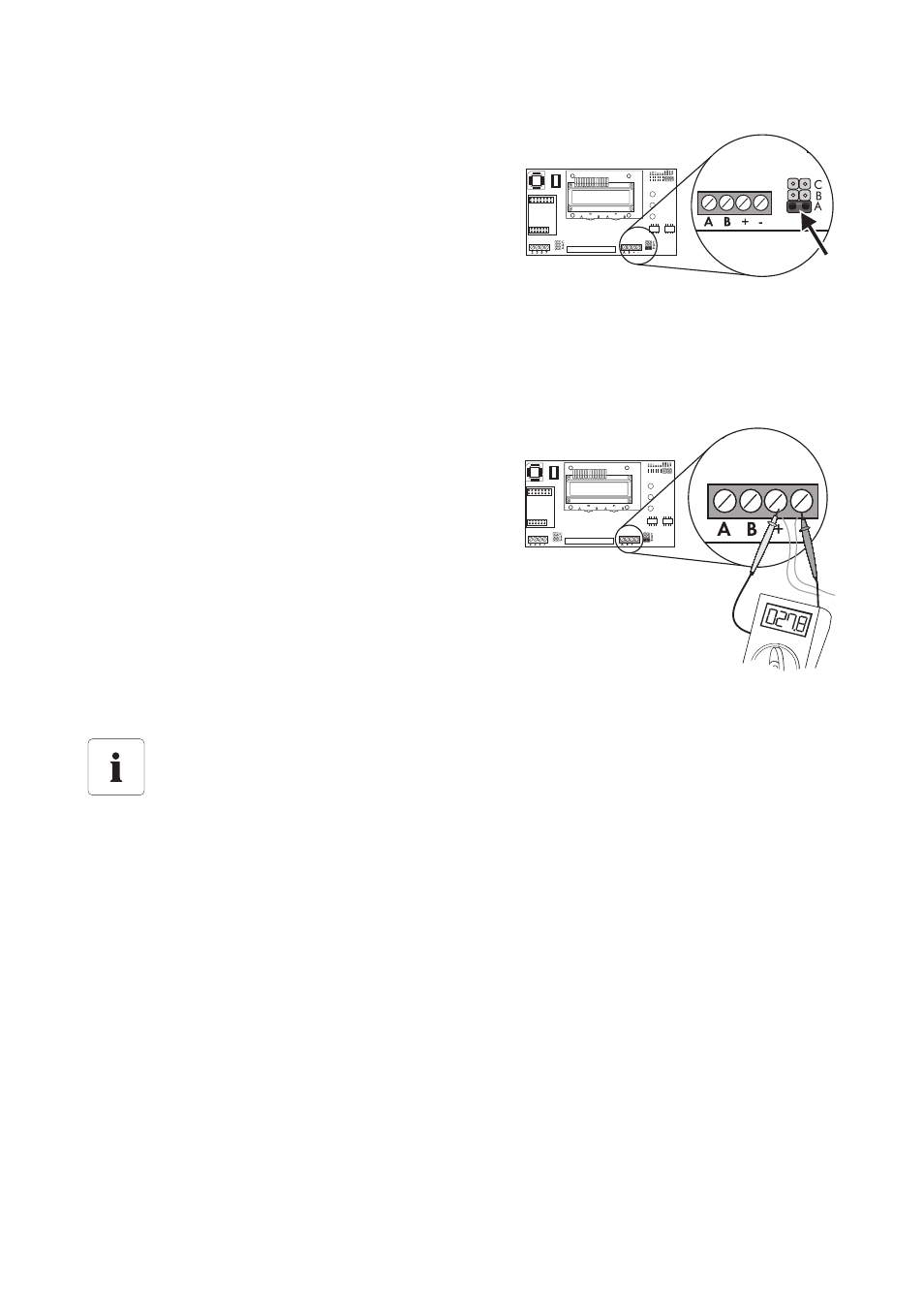

8. Sur l’onduleur du milieu uniquement, (celui doté

de 2 fils par borne), enfichez l’un des cavaliers
fournis sur le plus bas des ports représentés
à droite.
N’enfichez pas les cavaliers sur le port le plus bas
des deux autres onduleurs !
ou
Pontez les bornes à vis A et B sur l’onduleur du
milieu à l’aide d’une jarretière.
Ne pontez pas les bornes à vis A et B dans les
deux autres onduleurs!

9. Dans l’onduleur du milieu, mesurez la résistance

entre le pôle positif et le pôle négatif du répartiteur.
☑ Si la résistance est d’environ 27,8 k Ω

(± 370 Ω ), alors le SMA Power Balancer est
correctement raccordé. Dans le cas contraire,
vérifiez le câblage.

10. Fermez tous les onduleurs comme décrit au chapitre 7.3 « Fermeture de l’onduleur » (Page 59).

Raccordement aux Sunny Mini Central 9000TL, 10000TL ou 11000TL
Pour pouvoir raccorder un SMA Power Balancer et un Sunny Mini Central 9000TL,
10000TL ou 11000TL, le Sunny Mini Central 7000HV doit être équipé d’une fiche de
raccordement spéciale. Le raccordement de 3 onduleurs se fait alors avec un câble de
raccordement spécial.
Vous pouvez vous procurer la fiche de raccordement et le câble de raccordement auprès
de SMA Solar Technology AG ou de votre commerçant. Vous trouverez au
chapitre 12 « Accessoires » (Page 85) les numéros de commande SMA.
