32

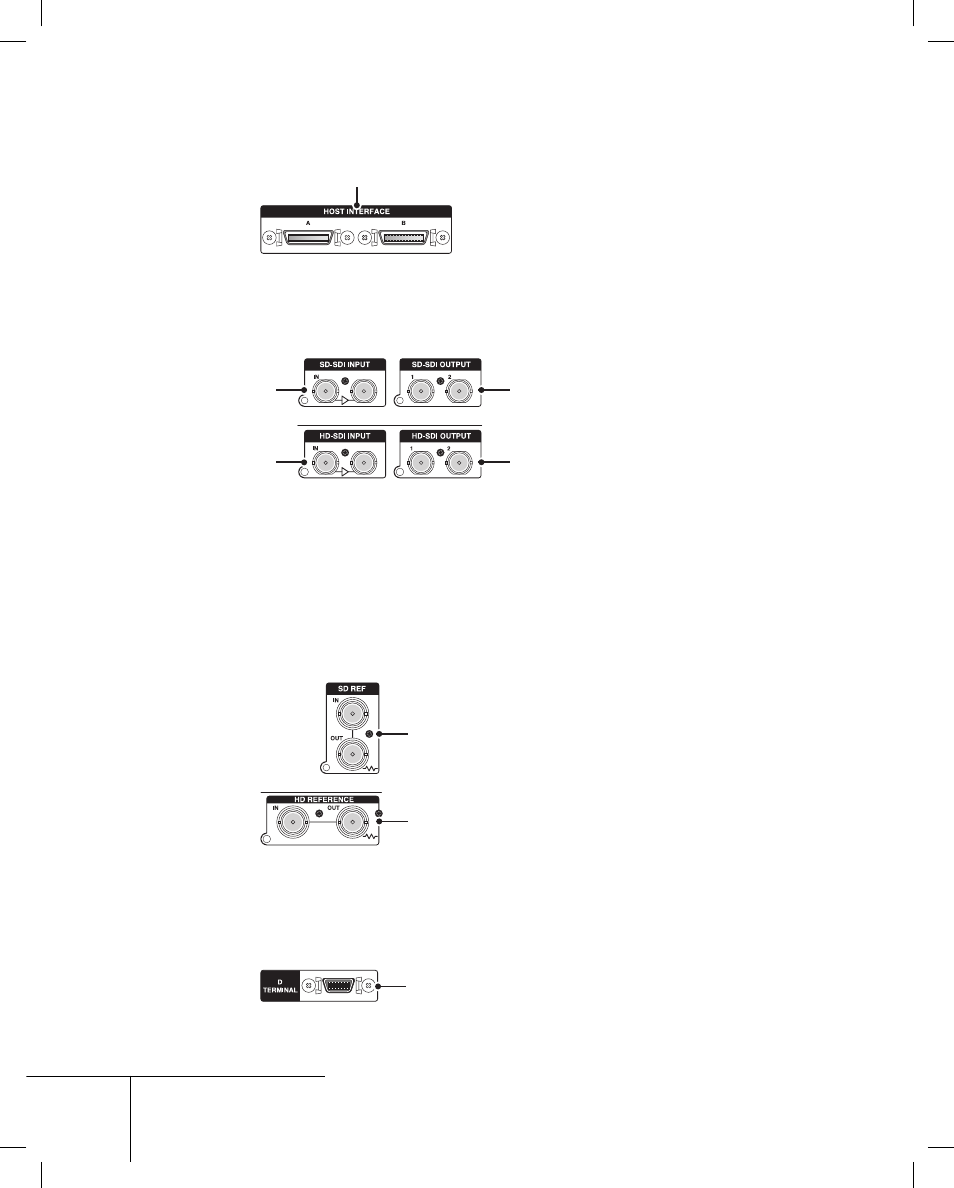

[7] Connexion au périphérique externe (HDBX-1000H)
1
1 INTERFACE HÔTE (terminal de connexion numérique A/B du HDBX)
Utilisé pour le raccordement à la station de travail avec les câbles de connexion
numérique intégrés HDBX.
[8] E/S signal numérique
2 1
3* 4*
1 ENTRÉE SD-SDI IN (BNC x 2)
Entrée SD-SDI (gauche) et passage actif (droit).
2 ENTRÉE SD-SDI (1/2) (BNC x 2)
Sortie (1/2) SD-SDI.
3* ENTRÉE HD-SDI IN (BNC x 2)
Entrée HD-SDI (gauche) et passage actif (droit).
4* SORTIE (1/2) HD-SDI (BNC x 2)
Sortie (1/2) HD-SDI.
[9] E/S de référence
1
2*
1 (E/S) SD REF
Entrée REF (haut) et sortie SG du passage de la boucle (bas).
2* (E/S)HD REFERENCE
Entrée REF (haut) et sortie SG du passage de la boucle (bas).
[10] Sortie du terminal D
1
1 TERMINAL D (terminal D)
Utilisé pour connecter les moniteurs vidéo à utilisation standard au terminal D.
