27
Con
fi gur
ati
on
m
até
ri
ell
e
HD REF IN n'est disponible que sur EDIUS HD.
La sync HD à trois niveaux (24PsF / 23.98PsF) est disponible lorsqu'on utilise HDSC1
(Firm Ver.1.01.000).
RX-E1HD 60 Hz/50 Hz = 1080 59.94i / 50i / 29.97PsF / 25PsF
RX-E1HD 24 Hz = 1080 24PsF / 23.98PsF

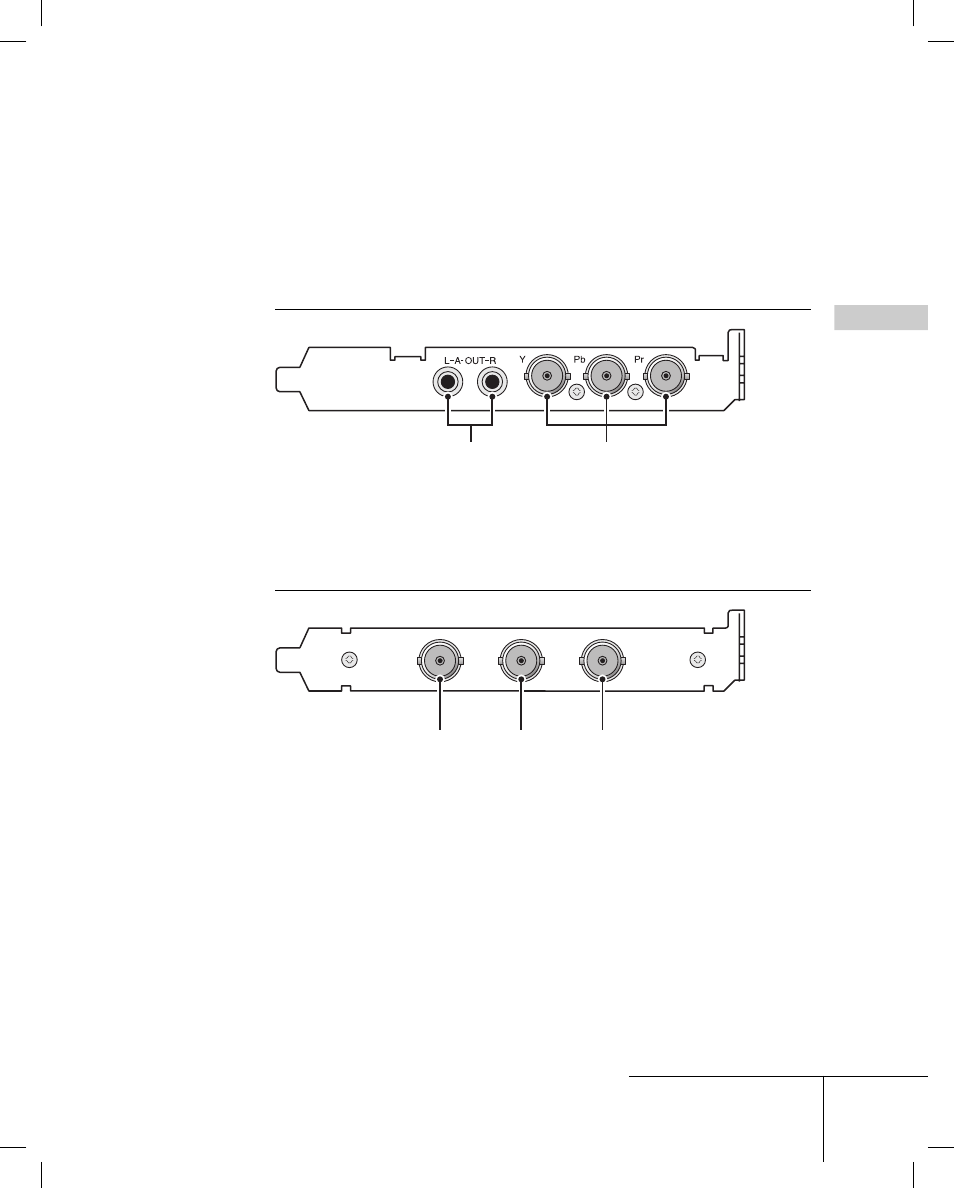

Panneau arrière de la carte d'extension
(HX-HD1)
[1]
[2]
[1] Terminal de sortie audio asymétrique 2 canaux (RCA)
* Peut être utilisé simultanément avec la sortie audio de la carte principale.
[2] Terminal d'entrée (BNC) des composantes HD/SD
Panneau arrière du support de fi xation SDI
[1]
[2]
[3]
Entrée SDI
Sortie 1 SDI
Sortie 2 SDI
[1] Entrée SDI
Terminal d'entrée SDI
[2] Sortie 1 SDI
Terminal de sortie SDI
[3] Sortie 2 SDI
Terminal de sortie SDI
