30

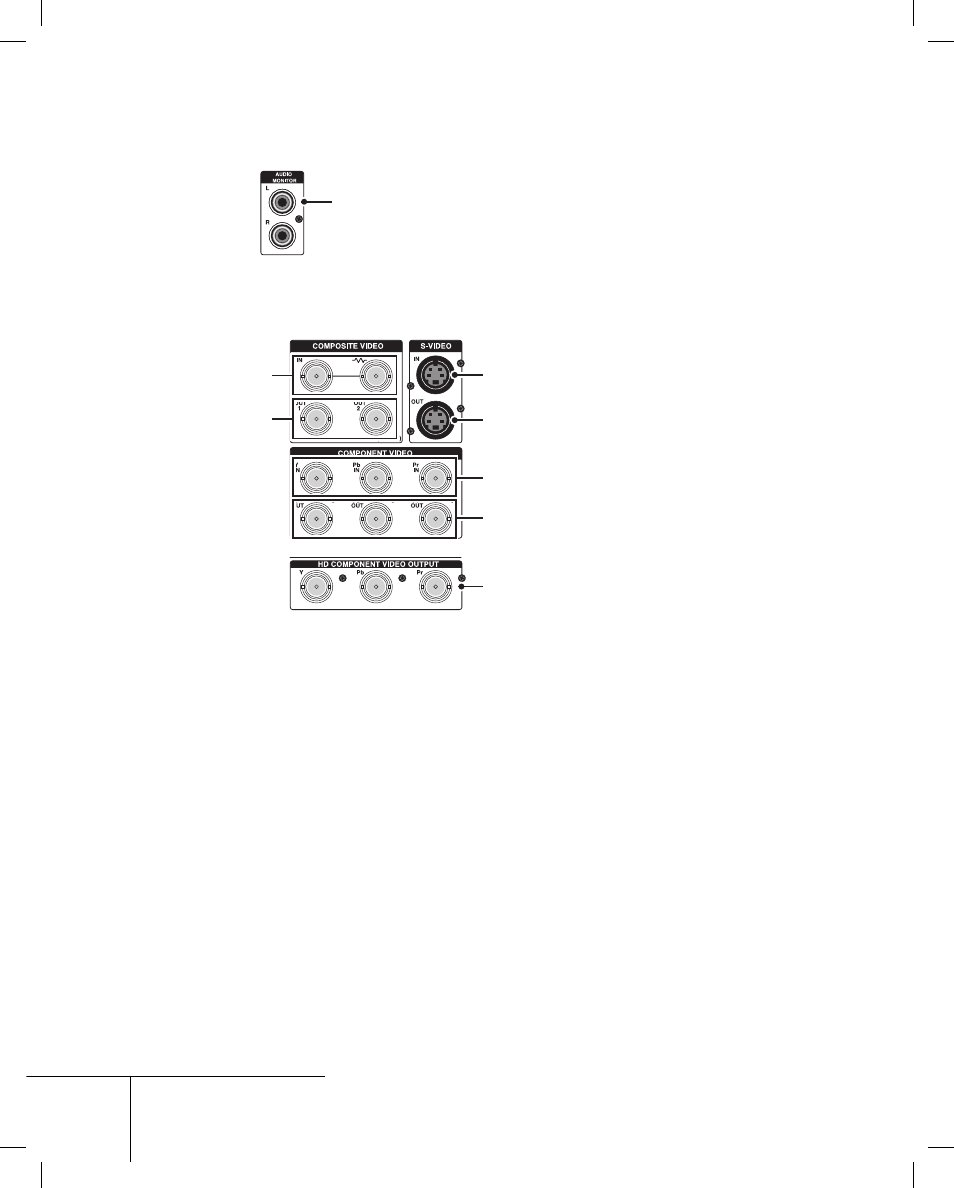

[2] Sortie du moniteur audio
1
1 MONITEUR AUDIO (L/R) (RCA x 2)
Sortie du moniteur audio asymétrique (système stéréo 1).
[3] E/S vidéo analogique
3
1
4
7*
5
2
6
1 ENTRÉE VIDÉO COMPOSITE (BNC x 2)
Entrée composite (gauche) et passage de la boucle (droit)
2 SORTIE VIDÉO COMPOSITE (BNC x 2)
Sortie composite (1/2).
3 Entrée S-VIDEO (terminal S)
Terminaux d'entrée S-Vidéo.
4 Sortie S-VIDEO (terminal S)
Terminaux de sortie S-Vidéo.
5 Entrée VIDÉO À COMPOSANTES (Y/Pb/Pr) (BNC x 3)
Entrée vidéo à composantes
6 Sortie VIDÉO À COMPOSANTES (Y/Pb/Pr) (BNC x 3)
Sortie vidéo à composantes
7* SORTIE VIDÉO À COMPOSANTES HD (Y/Pb/Pr) (BNC x 3)
Sortie vidéo à composantes HD.
