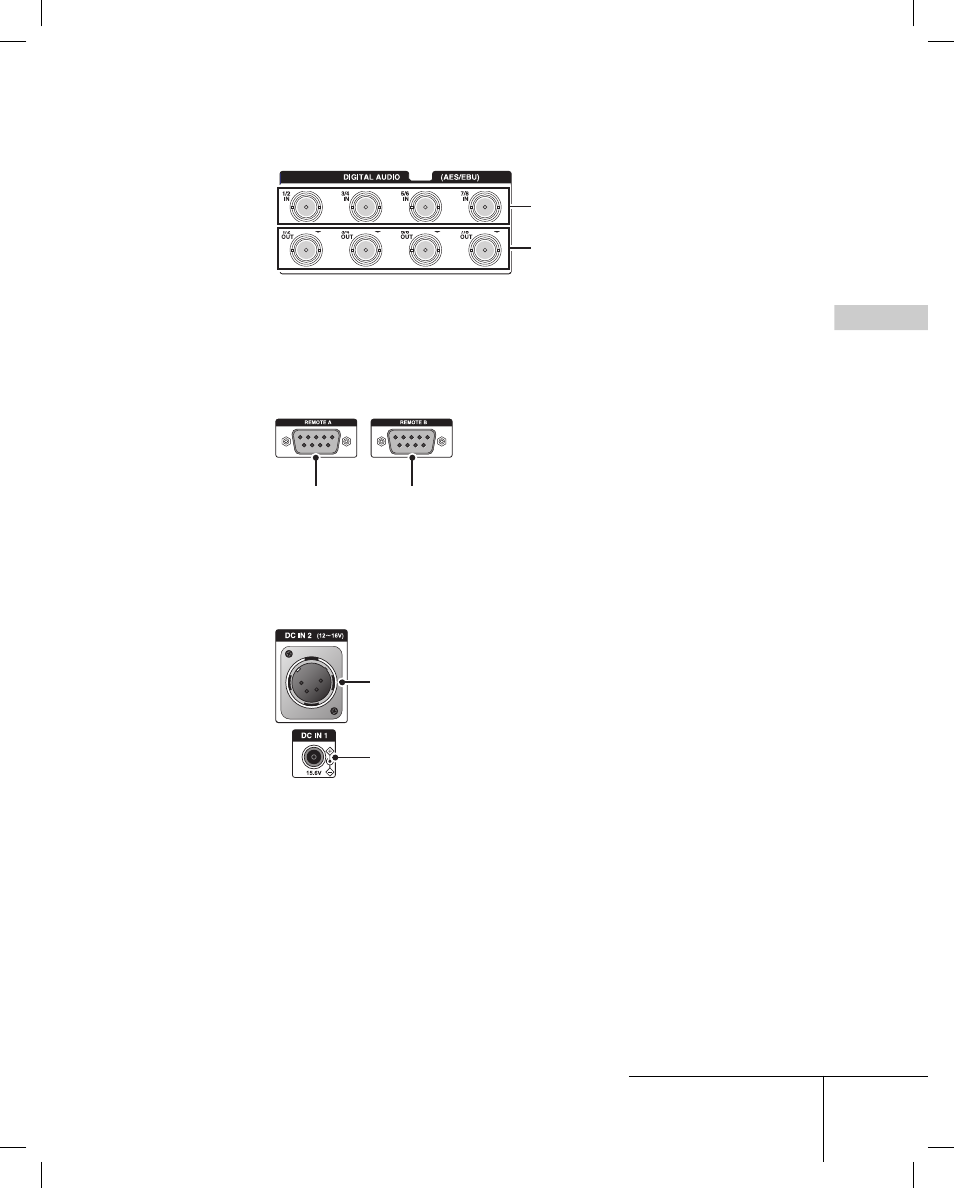

[4] E/S audio numérique
1
2
1 AUDIO NUMÉRIQUE (AES/EBU) (1/2 IN / 3/4 IN / 5/6 IN / 7/8 IN) (BNC x 4)
Entrée audio AES/EBU
2 AUDIO NUMÉRIQUE (AES/EBU) (1/2 OUT / 3/4 OUT / 5/6 OUT / 7/8 OUT)
(BNC x 4)
Sortie audio AES/EBU
[5] Connexion au périphérique externe (VCR)
1
2
1 REMOTE A (D-SUB9Pin)
Utilisé pour la connexion à distance A.
2 REMOTE B (D-SUB9Pin)
Utilisé pour la connexion à distance B.
[6] Section d'alimentation
1
2
1 Entrée 2 CC (12 V à 16 V)
Utilisé pour l'unité d'alimentation du VTR à usage professionnel et le caméscope.
Normalement non utilisé
2 Entrée 1 DC (15,6 V)
Utilisé pour la connexion de l'adaptateur AC (intégré). Normalement utilisé.
