29
Con
fi gur
ati
on
m
até
ri
ell
e

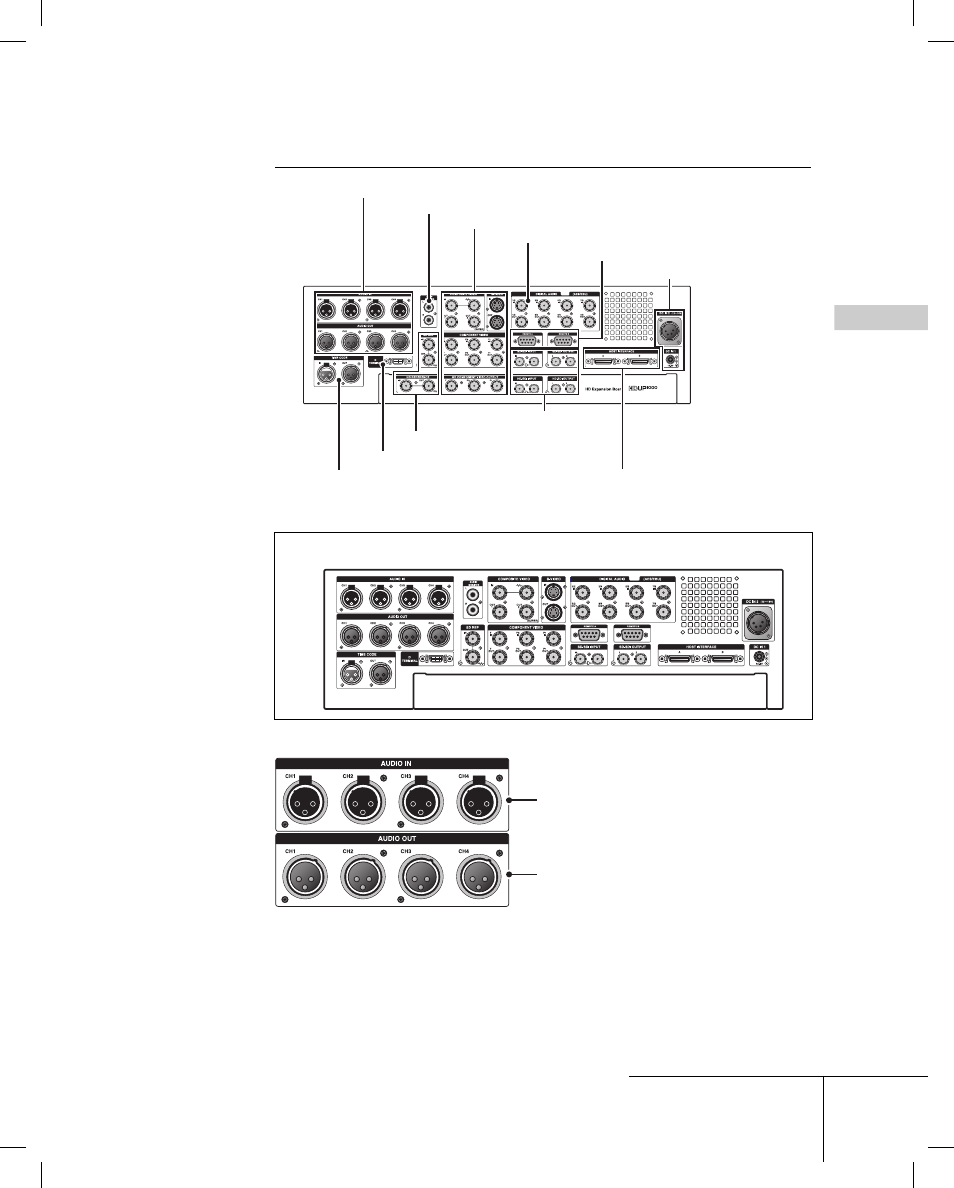

Panneau arrière HDBX
[1] Section d'E/S audio analogique
[2] Section de sortie du moniteur audio
[3] Section d'E/S vidéo analogique
[4] Section d'E/S audio numérique
[6] Section d'alimentation
[5] Section de connexion au périphérique externe (VCR)
[11] Section d'E/S du timecode
[10] Section de sortie du terminal D
[9] Section d'E/S de référence
[8] Section d'E/S de signal numérique
[7] Section de connexion au périphérique externe (HDBX-1000H)
Le panneau arrière HDBX-1000S est illustré ci-dessous.
[1] E/S audio analogique
1
2
1 Entrée AUDIO (XLR x 4)
Entrée audio symétrique (CH1 / CH2 / CH3 / CH4).
2 Sortie AUDIO (XLR x 4)
Sortie audio symétrique (CH1 / CH2 / CH3 / CH4).
