Remarque Lorsque vous connectez le terminal E/S audio asymétrique (RCA)
pour câbles multiples E/S spéciaux, veillez à insérer le terminal
jusqu'au fond (jusqu'au déclic). •

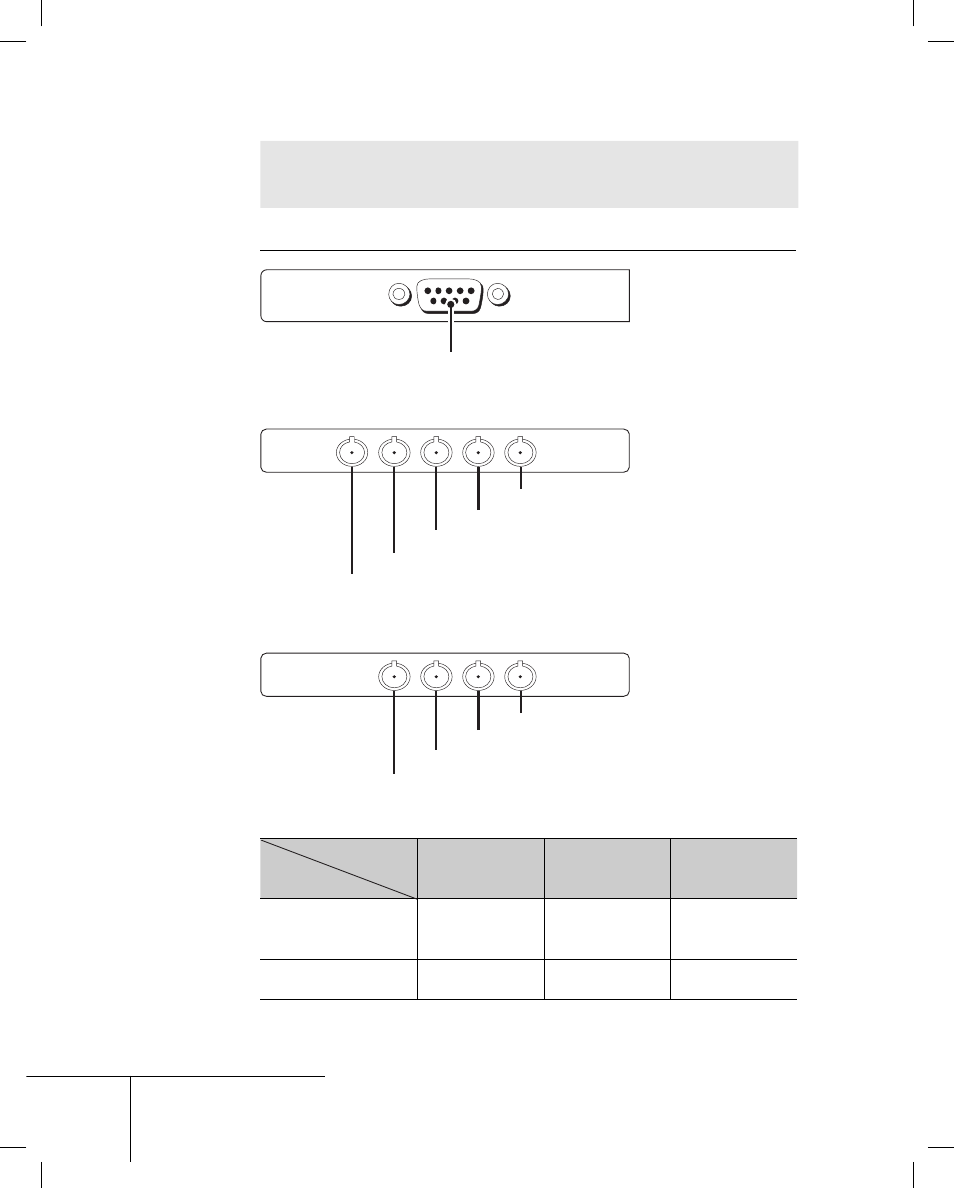

Panneau arrière EDIUS HD/SD (RX-E1)
RS-422A
EDIUS HD
Entrée REF HD
Entrée REF SD
Entrée SDI HD/SD
Sortie 2 SDI HD/SD
Sortie 1 SDI HD/SD
EDIUS SD
Entrée REF SD
Entrée SDI SD
Sortie 2 SDI SD
Sortie 1 SDI SD
Spécifi cations du terminal d'entrée REF
Périphérique
de sortie
Terminal d'entrée
RX-E1SD
NTSC / PAL
RX-E1 HD
60 Hz/50 Hz
RX-E1HD
24 Hz *SD
Entrée REF SD IN
(Entrée du signal de
référence)
{ {
Non prise en
charge
Entrée HD REF IN
(Sync à trois niveaux)
{ {
* Seul la sync à trois niveaux (24PsF/23.98PsF) prend en charge la REF de 24PsF/
23.98PsF et le verrouillage n'est pas assuré par le signal de référence.
►
►
