Grass Valley EDIUS 5 - Manuel (Page 25)

23
Con
fi gur
ati
on
m
até
ri
ell
e
2

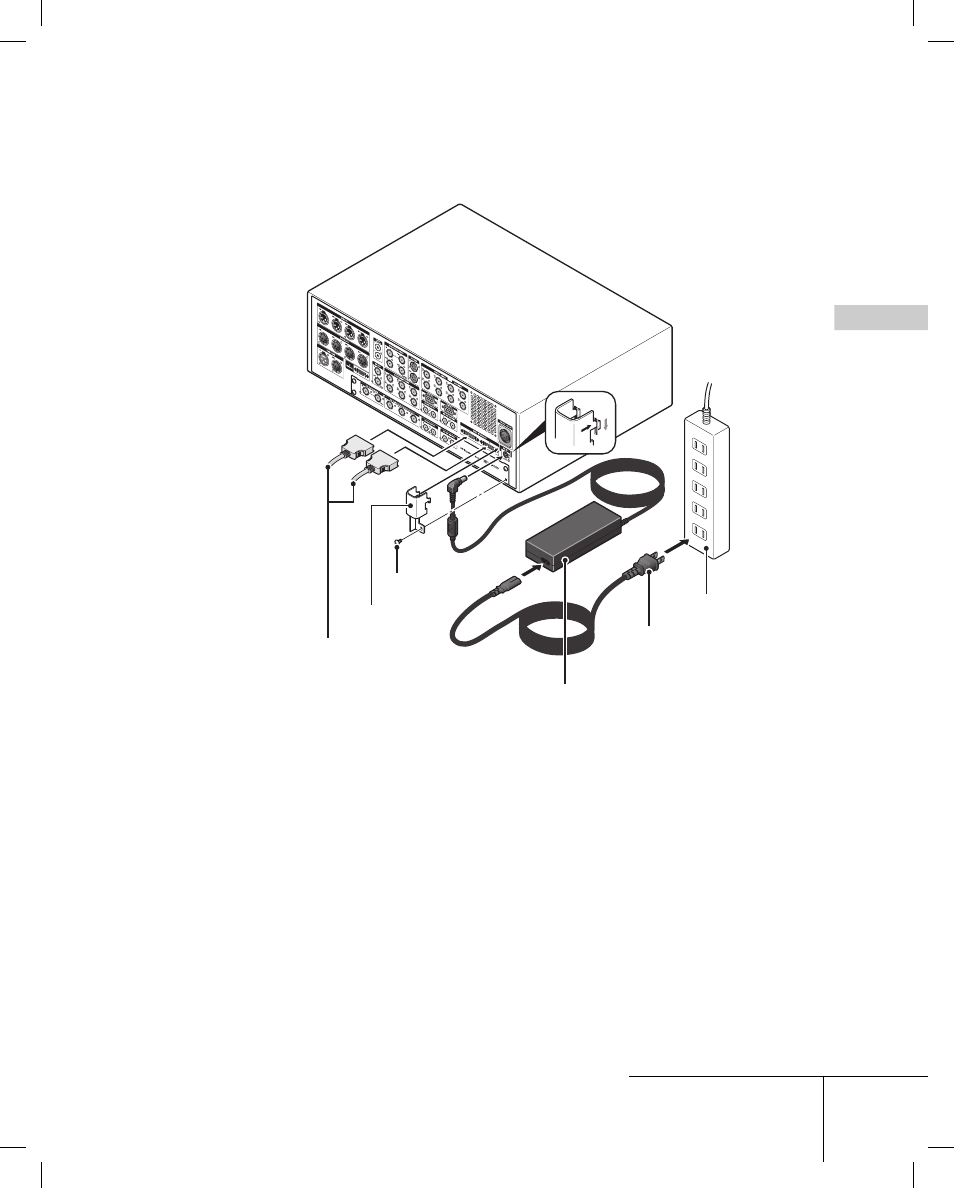

Connectez le HDBX.
* HDBX-1000H (HDBX-1000S + HDBX-UG) illustré ci-dessous.
A
Bleu
Vis (*1)
Ferrement
de protection
Câbles de raccordement
numérique HDBX
Sortie
Formes pour la différenciation
des câbles selon la destination
Adaptateur CA
3
Retirez les vis (*1) affi chées dans la fi gure.
4
Connectez l'adaptateur CA au HDBX.
5
fi xez le ferrement de protection et resserrez le avec
la vis (*1).
6
Connectez les câbles de raccordement numériques HDBX
(câbles A et B).
Le HDBX a des connecteurs A et B. Vérifi ez les types décrits dans les câbles (A ou B)
et connectez les correctement.
