InstallatIon
HPR130XD Auto Gas
– 806332 Révision 2
3-33

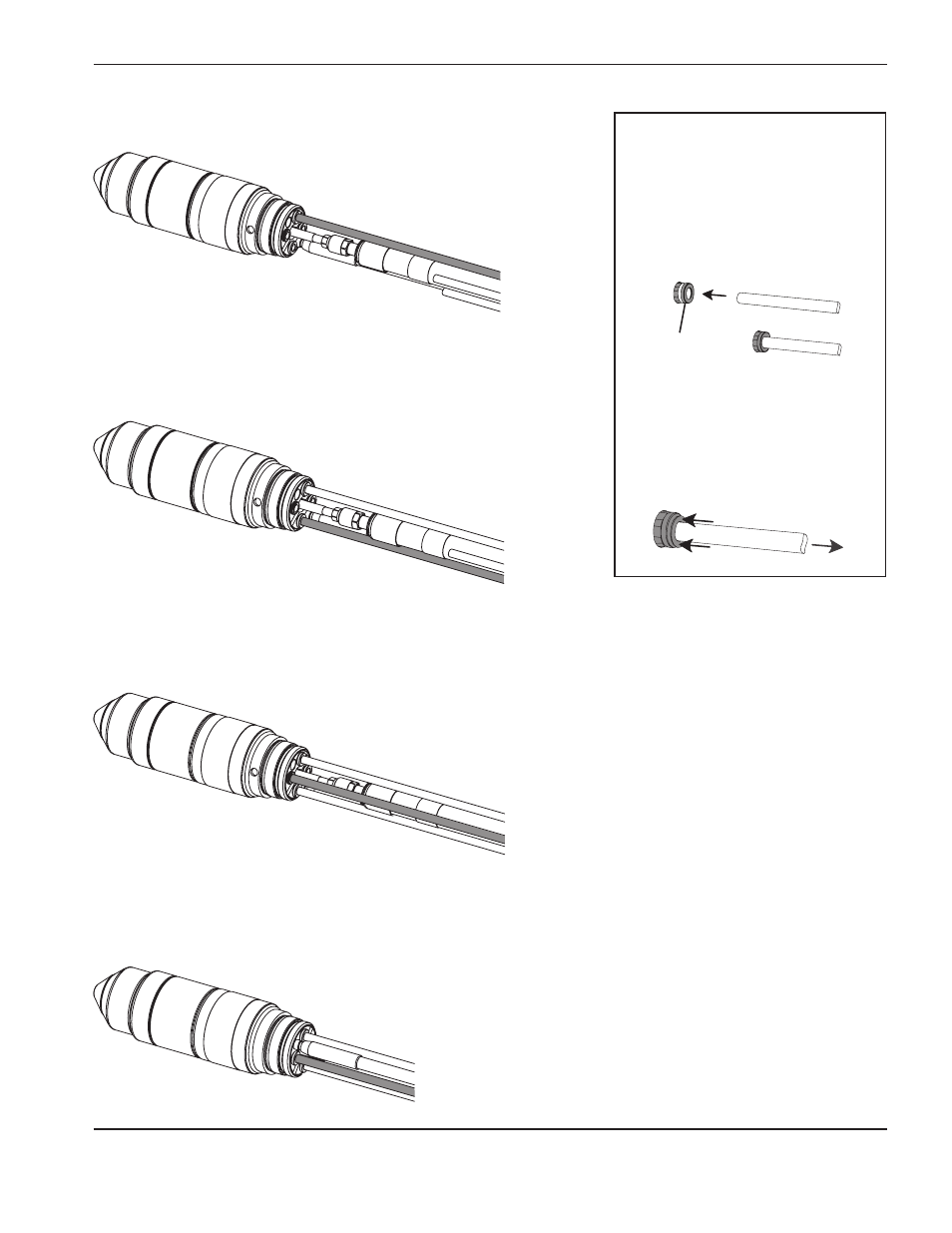

10. Raccorder le tuyau de gaz de protection (bleu).
7. Raccorder le flexible d’échappement du gaz plasma (blanc).
8. Raccorder le tuyau d’alimentation du liquide de refroidissement (vert).
9. Raccorder le tuyau de gaz plasma (noir).
Note : Les connecteurs indiqués aux
étapes 7–10 sont de type
instantané.
Pour effectuer un
raccordement, pousser à fond
le raccord du tuyau dans le
connecteur approprié, 13 mm.
Collier connecteur
Pour débrancher, tirer sur le
collier de raccord vers la torche
et retirer le raccord de la
torche.
