InstallatIon
HPR130XD Auto Gas – 806332 Révision 2 3-25
Notes relatives à la liste des câbles d’interface CNC
Note 1 : L es entrées sont optiquement isolées. Elles nécessitent une tension de 24 V c.c. à 7,3 mA ou une fermeture
à contact sec. Il est possible de prolonger la durée de vie du relais externe en ajoutant un condensateur
en polyester métallisé (0,022 µF 100 V min.) en parallèle avec les contacts de relais.
Note 2 : Les sorties sont des transistors à collecteur ouvert, optiquement isolés. La tension nominale maximale est
de 24 V c.c. à 10 mA.
Note 3 : Le mouvement de la machine est sélectionnable et utilisé pour les configurations impliquant plusieurs
systèmes plasma.
Note 4 : * CNC +24 V c.c. fournit 24 V c.c. à 200 mA maximum. Un cavalier est nécessaire sur J304 pour utiliser
l’alimentation 24 V.

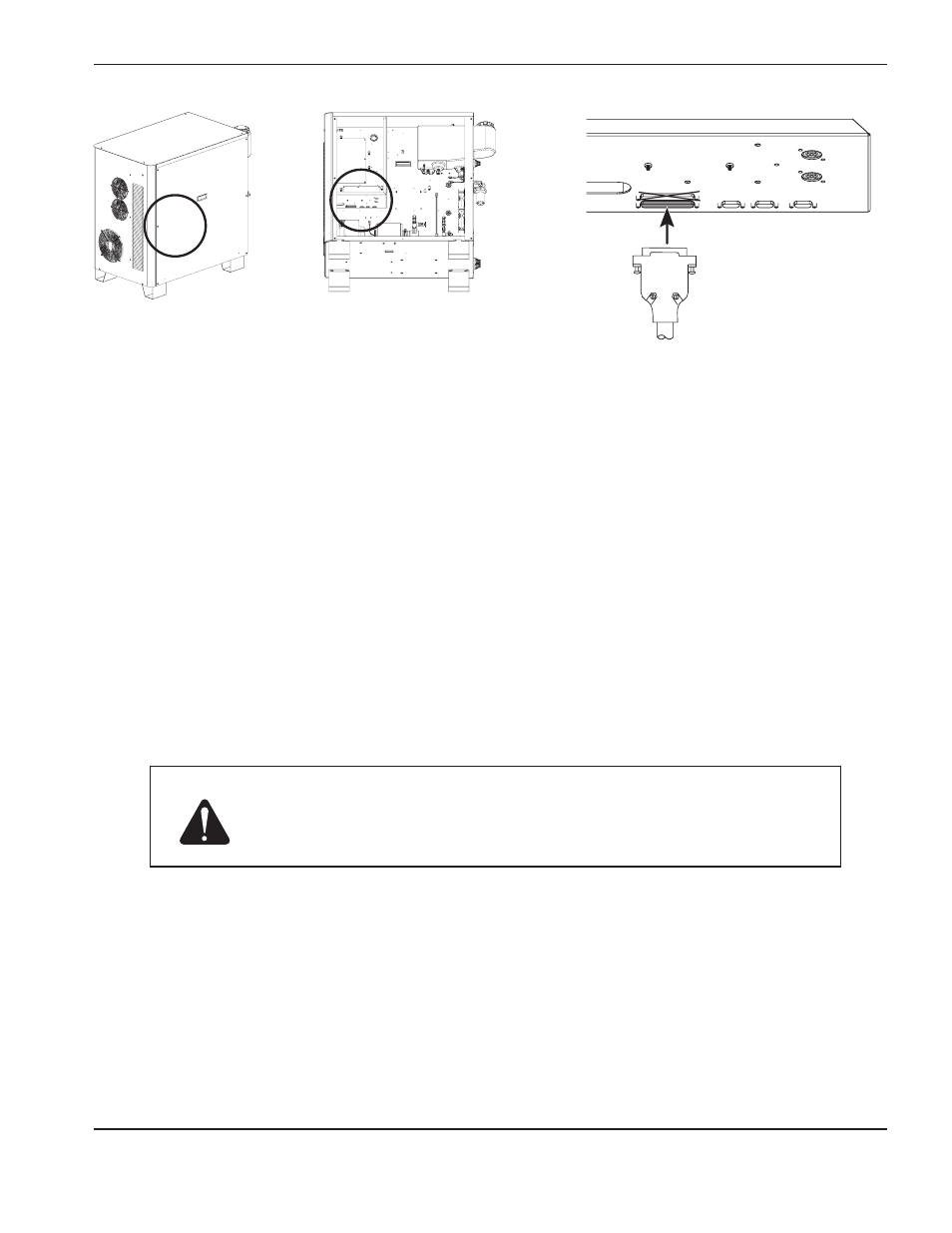

Attention : Le câble de la CNC doit être composé d’un câble muni d’un blindage à 360°
et de connecteurs à boîtier métallique à chaque extrémité. Le blindage doit
être raccordé aux boîtiers métalliques à chaque extrémité pour assurer une
mise à la terre appropriée et un blindage optimal.
* Voir l’exemple 1 à la page 3-27
