InstallatIon
HPR130XD Auto Gas
– 806332 Révision 2
3-27

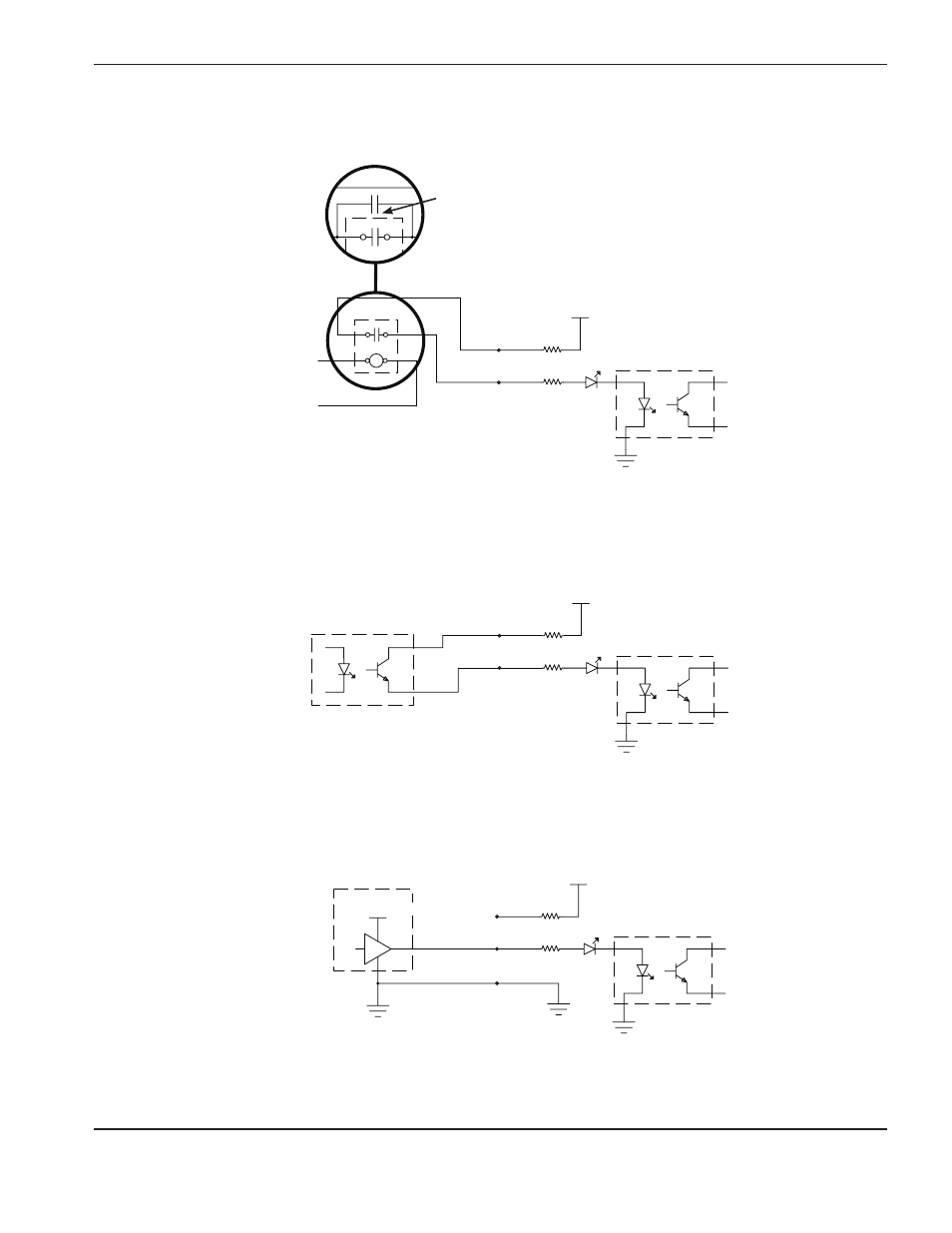

Exemples de circuits d’entrée
Sortie de la
CNC/PLC
Relais externe
(c.a. ou c.c.)
1. Interface relais
+ 24 V c.c.
HPR
Terre
2. Interface optoisolateur
CNC/PLC
+ 24 V c.c.
HPR
Terre
Optoisolateur sortie transistor
12 V – 24 V c.c.
CNC/PLC
+ 24 V c.c.
HPR
Terre
Terre
Entraînement actif élevé
3. Interface de sortie amplifiée
Note : La durée de vie du relais externe peut être prolongée avec
l’ajout d’un condensateur au polyester métallisé (0,022 µF
100 V ou plus élevé) en parallèle avec les contacts de
relais.
