EntrEtiEn
HPR130XD Auto Gas –
806332 Révision 2
5-53
SV14
SV9
SV13
SV10
SV12
SV11
SV8
SV3
SV2
SV1
SV7
SV15
SV5
SV6
P2
P1
P3
P4

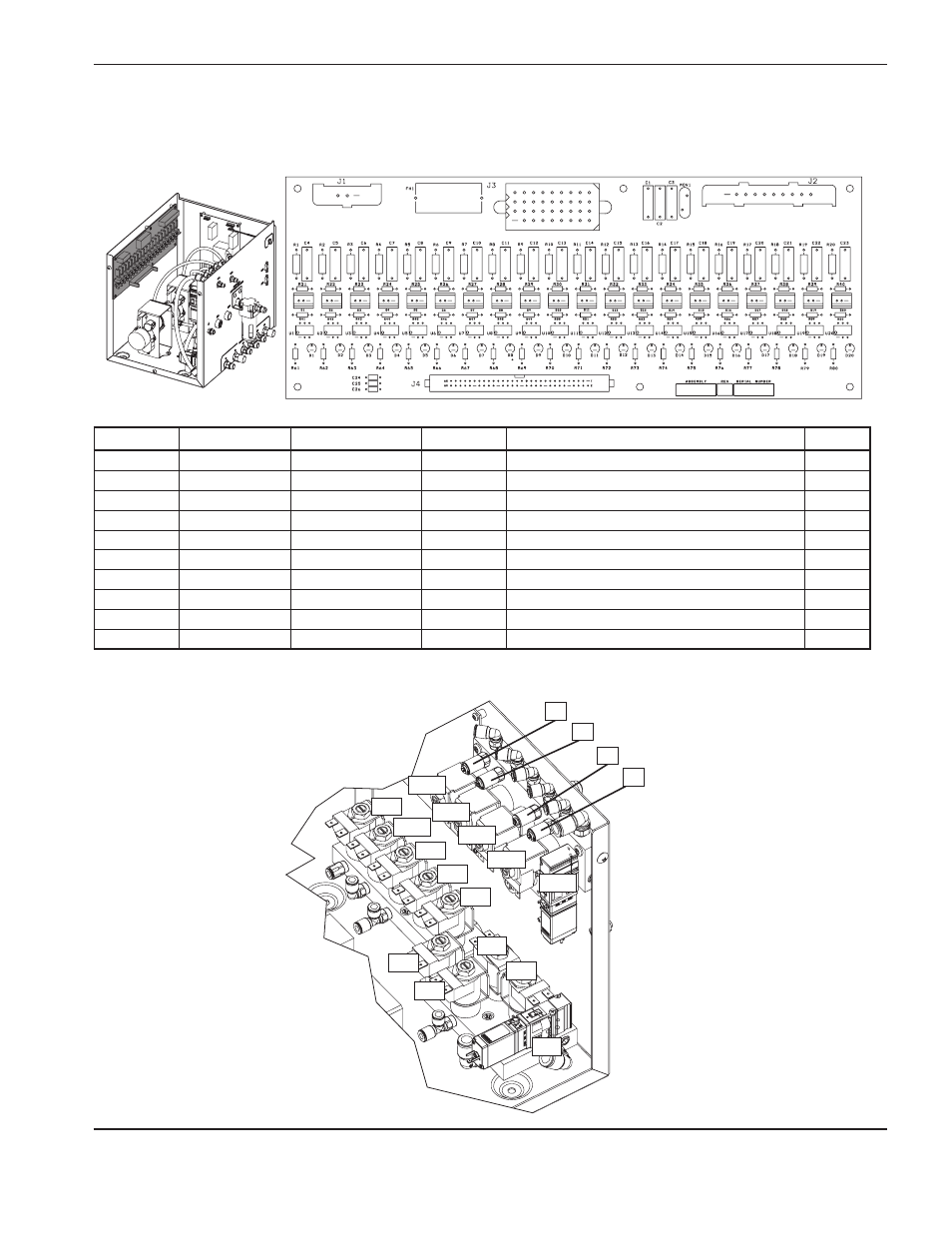

Circuit imprimé de l’entraînement du robinet alternatif, console
de sélection PCB3
SV4
DEL
Nom du signal
Couleur
DEL
Nom du signal
Couleur
D1
SV1
Rouge
D11
SV11
Rouge
D2
SV2
Rouge
D12
SV12
Rouge
D3
SV3
Rouge
D13
SV13
Rouge
D4
SV4
Rouge
D14
SV14
Rouge
D5
SV5
Rouge
D15
SV15
Rouge
D6
SV6
Rouge
D16
Électrovanne d’évent de la console de dosage
Rouge
D7
SV7
Rouge
D17
Fermeture MV1
Rouge
D8
SV8
Rouge
D18
Ouverture MV1
Rouge
D9
SV9
Rouge
D19
Fermeture MV2
Rouge
D10
SV10
Rouge
D20
Ouverture MV2
Rouge
