SpécificationS
HPR130XD Auto Gas – 806332 Révision 2 2-9

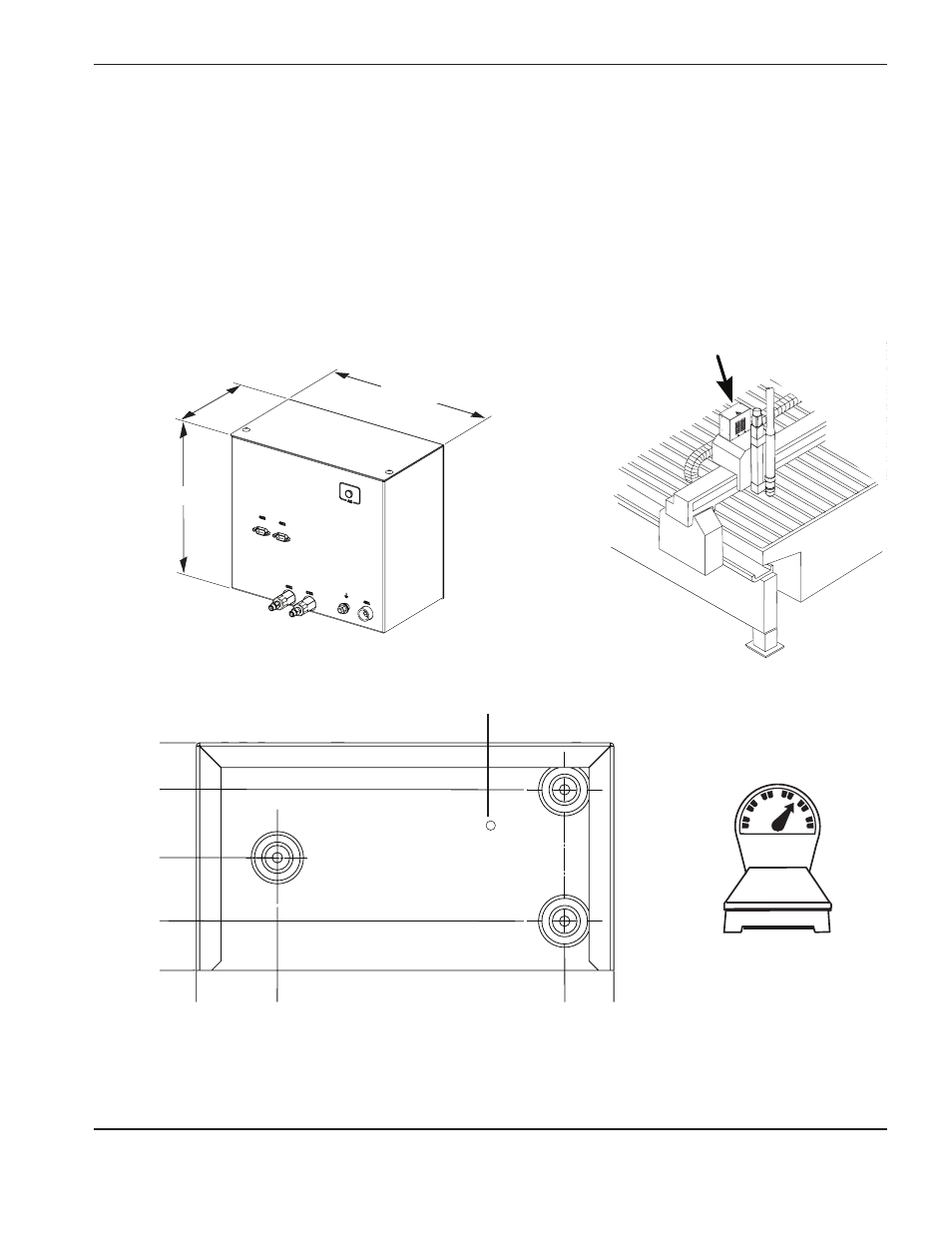

Console de dosage – 078535
• La longueur maximale du câble entre la console de dosage et le dispositif de réglage en hauteur de la torche est
de 1,8 m.
• Sur les grandes tables, monter la console de dosage sur le chariot de la torche. Sur les petites tables, il est
possible de la monter sur un support, juste au-dessus du pont.
• Le trou d’évent sur la console doit être dégagé en permanence.
153,9 mm
33,3 mm
122,2 mm
0
54,9 mm
76,2 mm
6,4 kg
282,5 mm 0 248,9 mm
Trou d’évent. Ne pas obstruer.
263,53 mm
155,58 mm 285,75 mm
