NomeNclature des pièces
HPR130XD Auto Gas – 806332 Révision 2 6-5

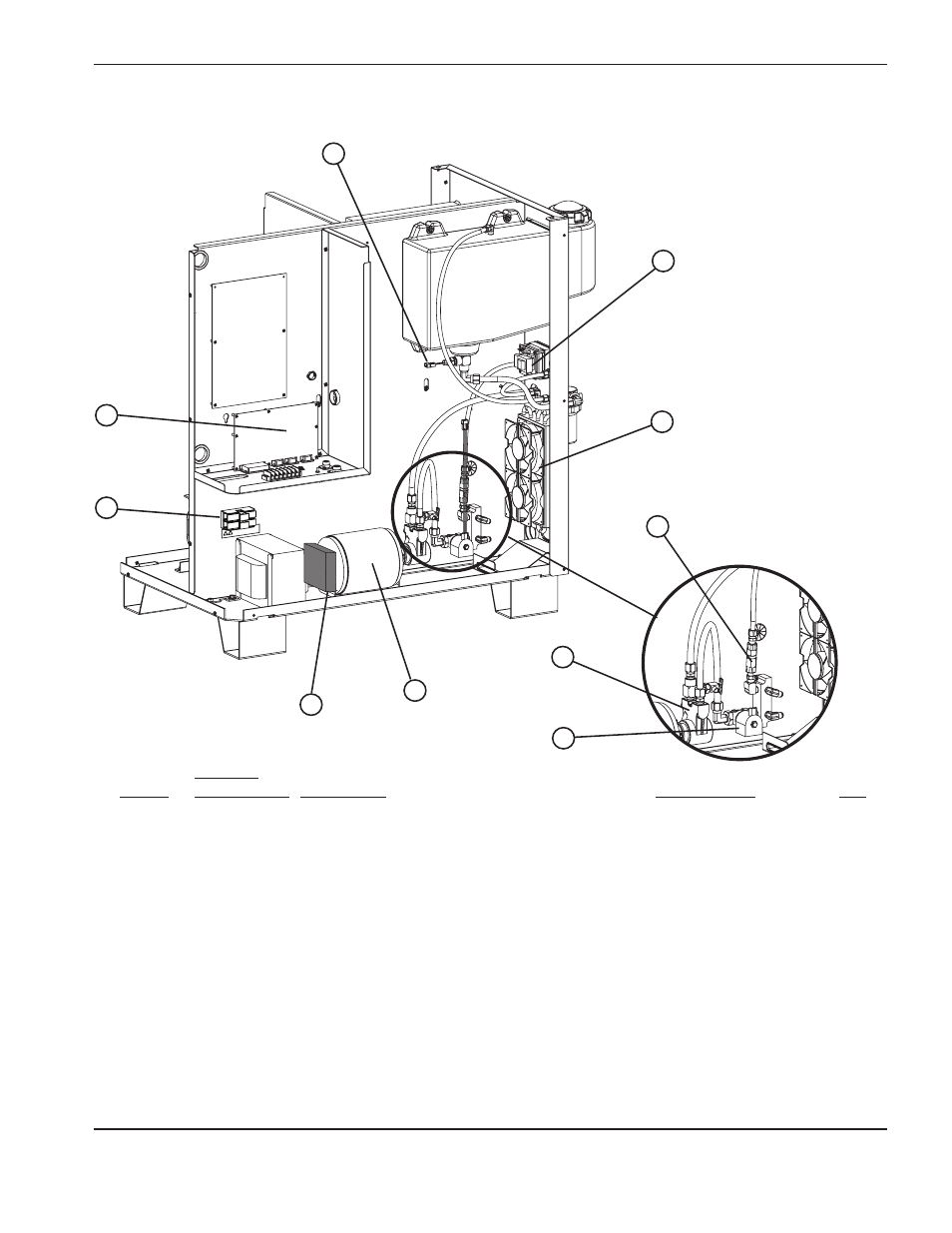

Source de courant
1
2
5
6
7
9
4
3
8
10
Article
Numéro
de référence description Identificateur Qté
1 008551* Fusible : 7,5 A, 600 V F1, F2 2
008709** Fusible : 20 A, 500 V F1, F2 2
2 228548 Circuit imprimé de commande PCB3 1
3 109393 Capteur de température T2 1
4 229206 Ensemble du débitstat FLS 1
5 027978 Ensemble de l’échangeur de chaleur 1
027185 Ventilateur de 4 po 2
6 006075 Clapet antiretour : 1/4 po FPT 1
7 228170 Kit : pompe avec serre-joint 1
8 006046 Ensemble de l’électrovanne : 3/8 po, 240 V CLT SOL 1
9 228538 Kit : moteur avec serre-joint 10
10 127039*** Ventilateur (pour le moteur de la pompe) : 230 CFM,
115 V c.a., 50 – 60 Hz
1
* Sources de courant de 380, 400, 440, 480 et 600 V
** Sources de courant de 200/208 et 240 V
*** Source de courant 415 V uniquement
