InstallatIon
3-32
HPR130XD Auto Gas
– 806332 Révision 2

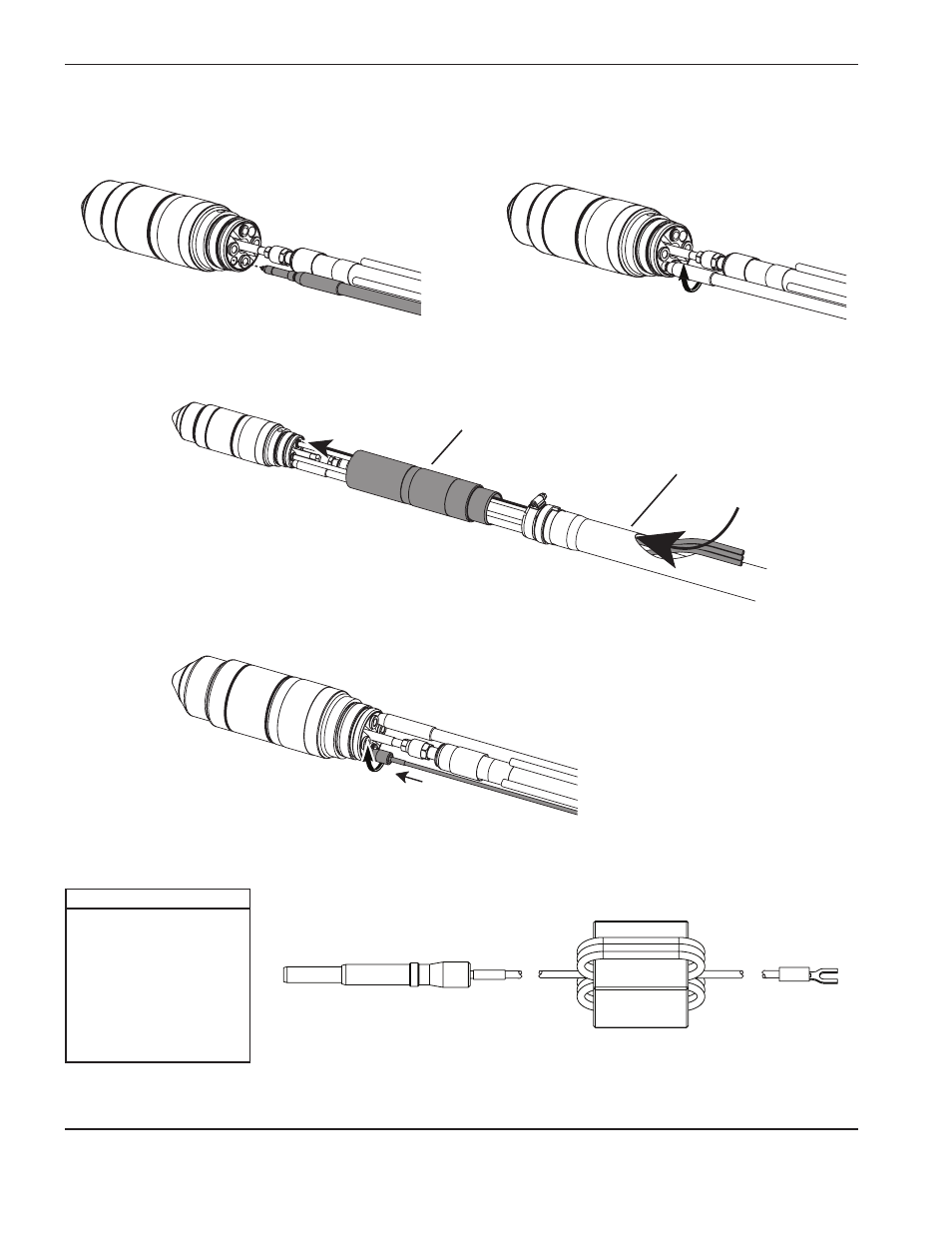

5. Raccorder le câble arc pilote (jaune). Brancher le connecteur dans la prise de la torche et tourner à la main jusqu’à
ce qu’il soit serré.
6. Raccorder le câble de contact ohmique en option.
6a. Faire passer le câble de contact ohmique par l’ouverture du capot tressé et la gaine de torche.
Revêtement tressé
Gaine
6b. Brancher le connecteur dans la prise de la torche et tourner à la main jusqu’à ce qu’il soit serré.
N° des pièces du fil de contact ohmique (ne font pas partie du système HPR130Xd. Illustré à titre de
référence uniquement.)
N° réf.
Longueur
123983
3 m
123984
6 m
123985
7,5 m
123986
9 m
123987
12 m
123988
15 m
123989
23 m
123990
30 m
123991
45 m
