InstallatIon
3-28 HPR130XD Auto Gas – 806332 Révision 2
Emplacement de TB2
Note : Utiliser un interrupteur, un relais ou un relais à semi-conducteurs compatible avec une tension de 24 V c.a.
à 100 mA. Il doit s’agir d’un interrupteur à contact maintenu et pas d’un interrupteur à contact momentané.
Interrupteur marche/arrêt (ON/OFF) à distance (fourni par le client)
dANGER
UN CHOC ÉLECTRIQUE PEUT êTRE MORTEL
débrancher l’alimentation électrique avant d’effectuer tout entretien. Se reporter
à la section Sécurité de ce manuel afin d’obtenir des précautions supplémentaires.
TB2 2 1 3
1
1
3
3
TB2 2 1 3
1 3

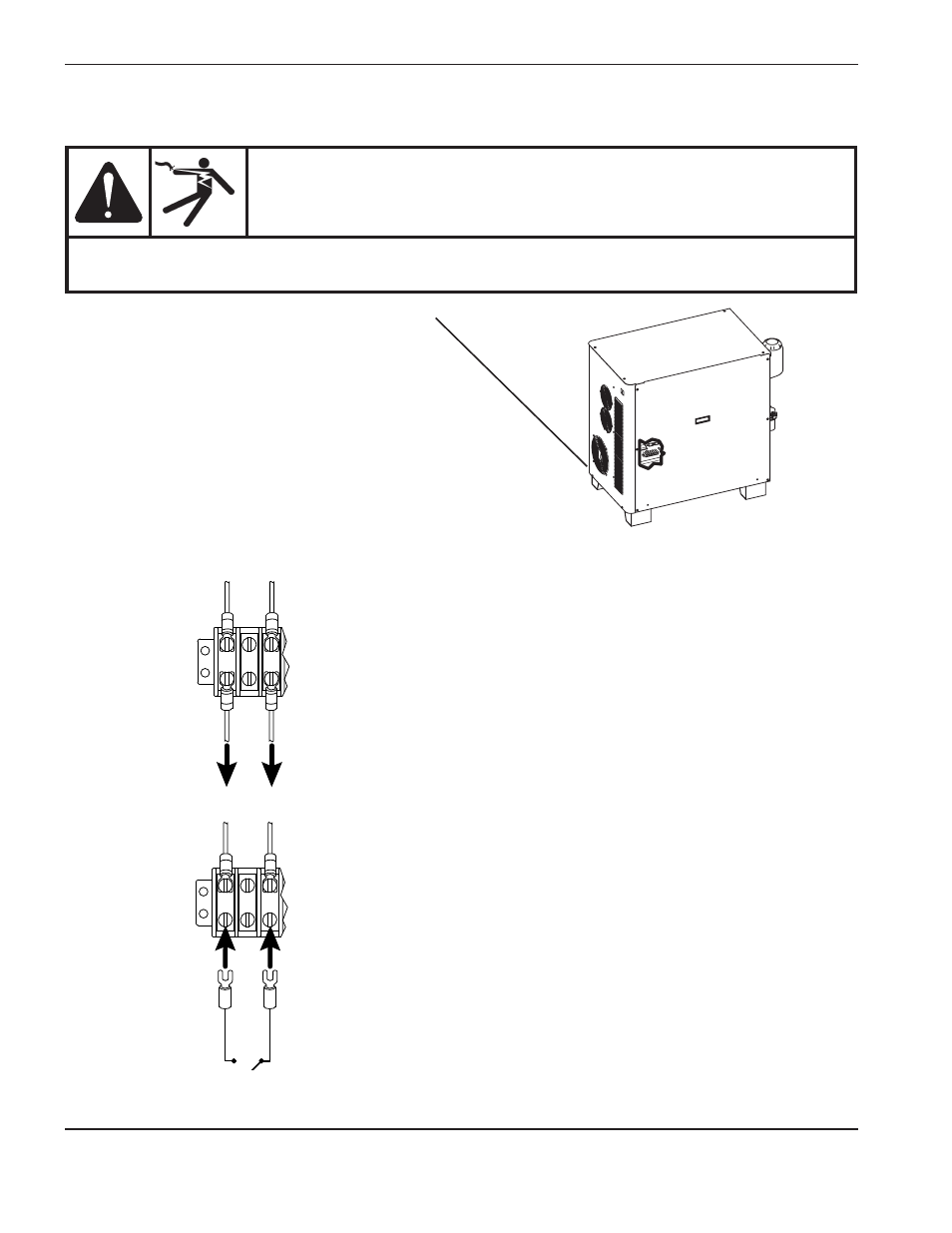

1. Localiser le bornier 2 (TB2) dans la source de courant.
2. Déposer les câbles 1 et 3 comme illustré. Ces fils ne doivent pas être reconnectés.
3. Connecter l’interrupteur aux bornes 1 et 3 comme illustré.
