InstallatIon
HPR130XD Auto Gas – 806332 Révision 2 3-31
Revêtement tressé
Gaine
Tuyau de retour du liquide de refroidissement
E
Attention : Ne jamais
utiliser du ruban
téflon lors de
la préparation
du joint.
4. Raccorder le tuyau de retour du liquide de refroidissement (rouge).

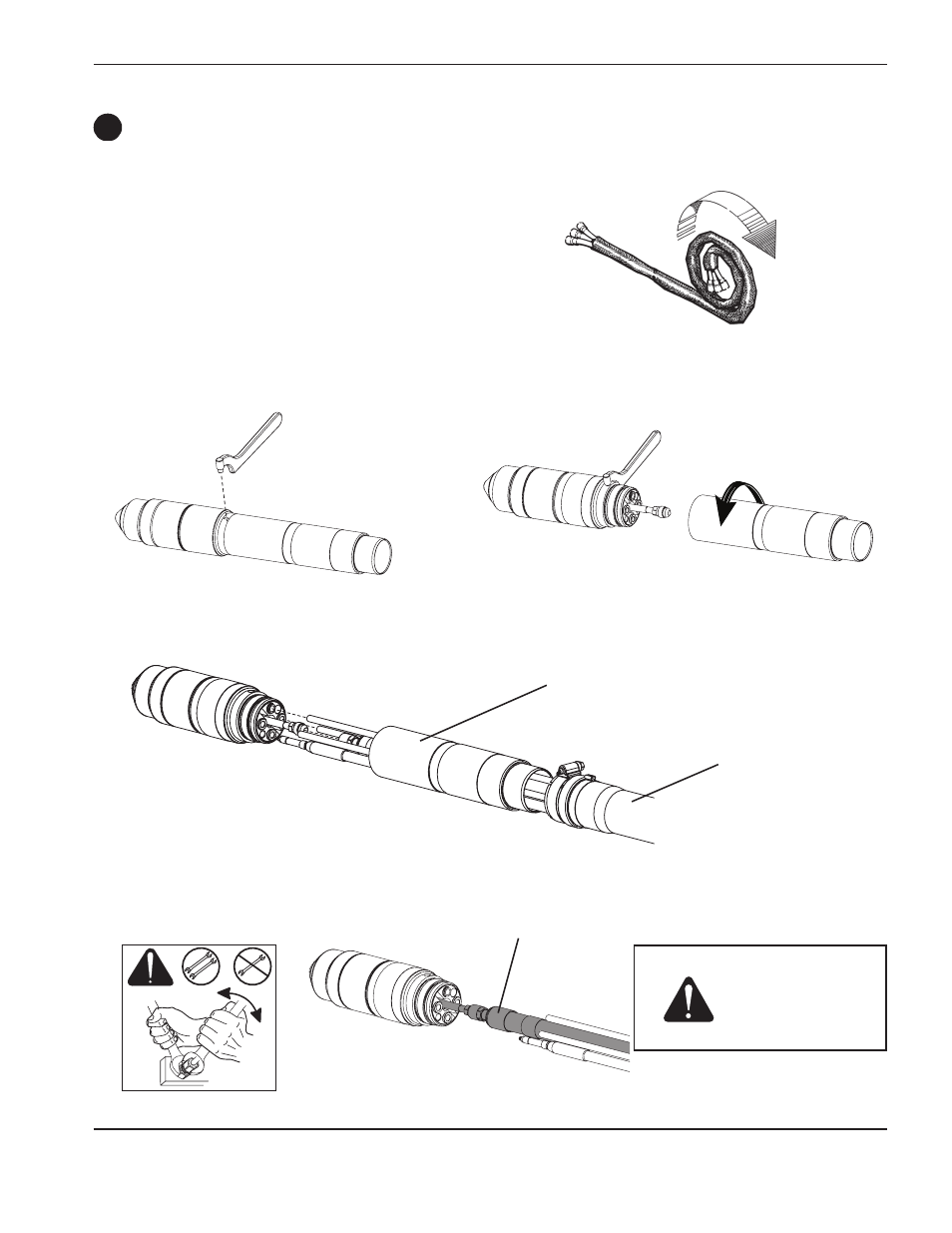

Raccordement de la torche à l’ensemble de faisceau de torche
1. Dérouler les deux premiers mètres des faisceaux sur une surface plane.
2. Maintenir l’ensemble de torche en place avec la clé à ergots (104269) et déposer le collier de montage de la torche.
3. Repousser le revêtement tressé et faire glisser la gaine sur le faisceau. Aligner la torche sur les tuyaux dans
le faisceau. Ne pas tordre les tuyaux. Ils sont réunis par un ruban adhésif pour éviter toute torsion.
Raccordements de la torche
