EntrEtiEn
5-40 HPR130XD Auto Gas – 806332 Révision 2

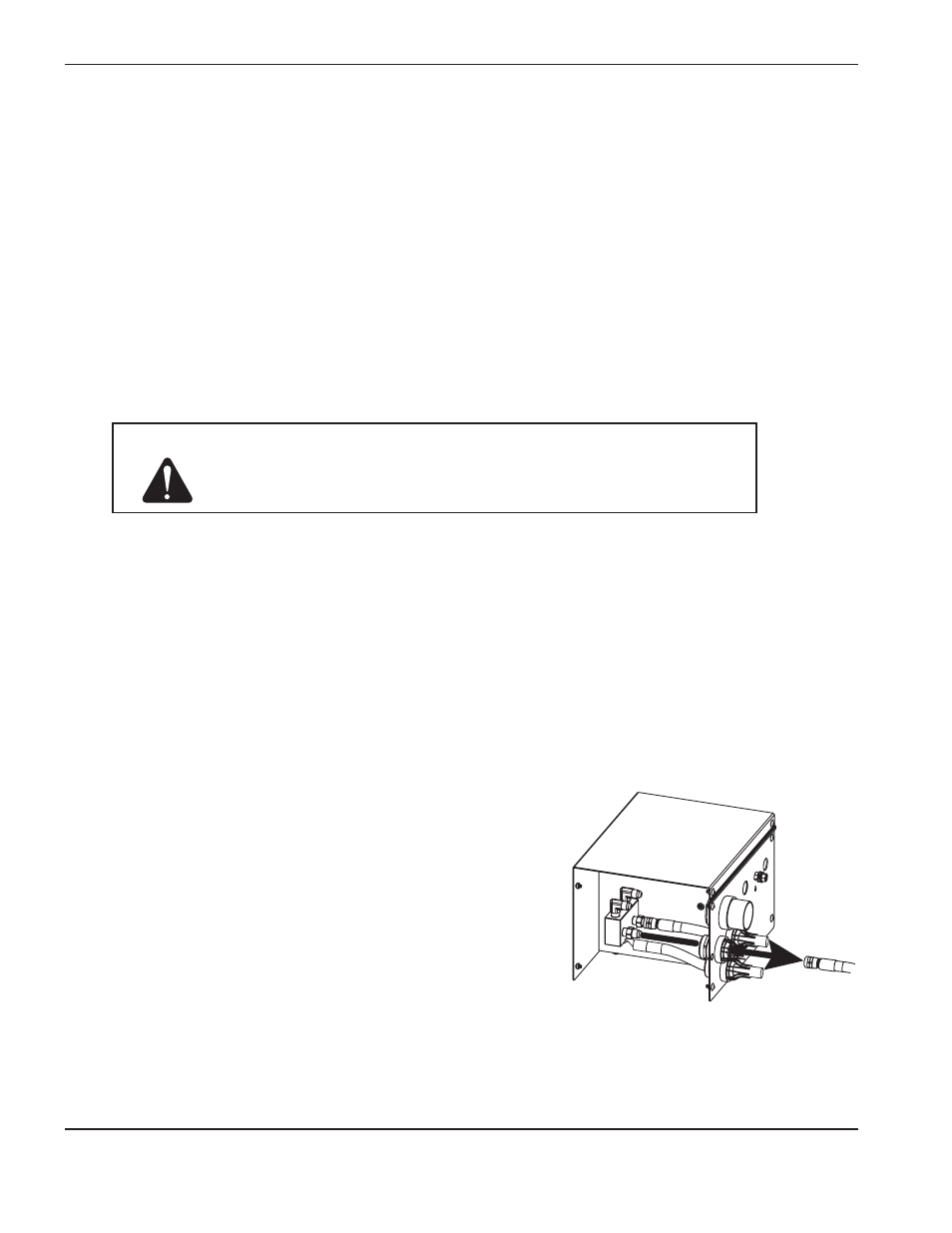

Test 5 – conduite de retour à partir de la prise de la torche (à retirer de la console
d’allumage)
1. Couper l’alimentation électrique (OFF). Déposer la conduite de
retour du liquide de refroidissement (tuyau bleu avec ruban rouge)
de la console HFD/HFL et la placer dans un récipient de 3,8 L.
Il est possible d’utiliser un conteneur de liquide de refroidissement
d’Hypertherm.
2. Mesurer la durée de remplissage du récipient. Brancher l’alimentation
électrique (ON). Mettre la pompe en marche manuellement à l’aide
du bouton de commande de pompe manuelle sur l’écran de la CNC
(voir étape 1 de la rubrique « Fonctionnement manuel de la pompe »).
Noter la durée de remplissage du récipient.
3. Rebrancher la conduite de retour du liquide de refroidissement.
Si le remplissage du récipient dure plus de 65 secondes, la prise de la torche est obstruée. Remplacer la prise
de la torche.
Si le récipient est plein en 65 secondes ou moins, la conduite de retour du liquide de refroidissement est obstruée
(de la console RHF/LHF à la source de courant). Remplacer la conduite de retour du liquide de refroidissement.
Test 3 – remplacer la torche
1. Remplacer la torche et les consommables par une torche et des consommables neufs.
2. Mettre la pompe en marche manuellement à l’aide du bouton de commande de pompe manuelle sur l’écran CNC
(voir l’étape 1 de la rubrique « Fonctionnement manuel de la pompe »), la laisser tourner pendant 60 secondes
et relever le débit sur l’écran CNC.
Si le débit affiché sur l’écran de la CNC est supérieur ou égal à 0,9 gal/min, remplacer la torche.
Si le débit est inférieur à 0,9 gal/min, passer au test 4.
Attention : Le liquide de refroidissement s’écoule très rapidement du tuyau.
Test 4 – conduite d’alimentation à la prise de la torche
1. Couper l’alimentation électrique (OFF). Retirer la conduite d’alimentation du liquide de refroidissement
de la prise de la torche et la placer dans un récipient de 3,8 L. Il est possible d’utiliser un conteneur de liquide
de refroidissement d’Hypertherm.
2. Mesurer la durée de remplissage du récipient. Brancher l’alimentation électrique (ON). Mettre la pompe en marche
manuellement à l’aide du bouton de commande de pompe manuelle sur l’écran de la CNC (voir étape 1 de
la rubrique « Fonctionnement manuel de la pompe »). Noter la durée de remplissage du récipient.
3. Rebrancher la conduite d’alimentation de liquide de refroidissement à la prise de la torche.
Si le remplissage du récipient dure plus de 65 secondes, vérifier si le tuyau de liquide de refroidissement n’est pas
obstrué ou plié entre la torche et la console HFD/HFL. En l’absence d’obstruction ou de pliure, remplacer les faisceaux
de la torche.
Si le récipient est rempli en 65 secondes ou moins, passer au test 5.
