Vanne de contrôle d'application générale Valtek GS FCD VLFRIM0300AQ 07/14
6
N°. Vérifiez Mauvais fonctionnement possible ou incident relatif à la sécurité
6 Confirmez que l'actionneur a suffisamment d'espace au-
dessus de lui pour démonter l'obturateur du corps de la
vanne.
Actionneur
Code
Espace de
démontage.
≈ R
mm inch mm inch
253
180 7,1
260 10,2
503 290 11,4
701 330 13,0

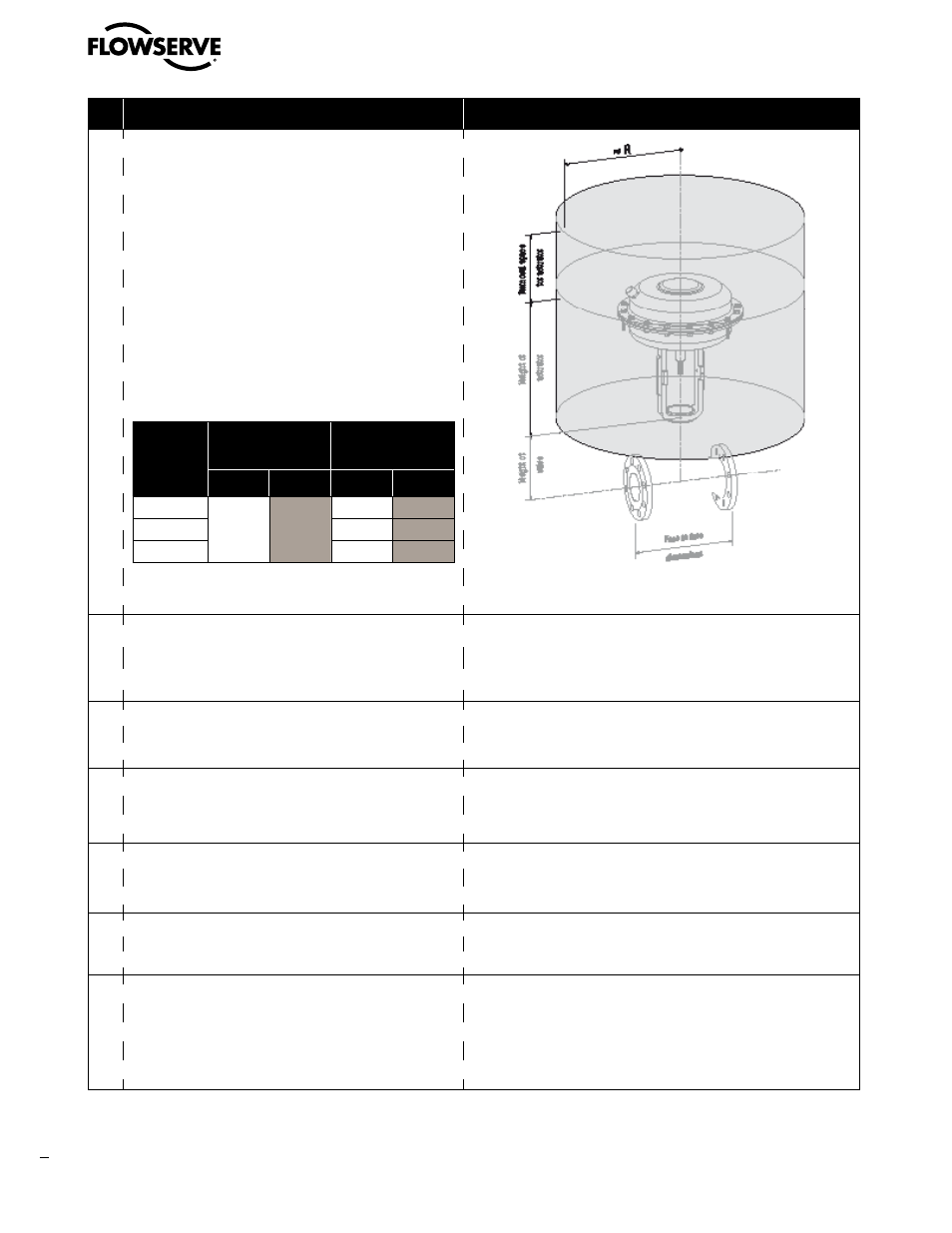

Tableau 2 : Dimensions de l'espace au-dessus. Figure 6 : Dessin de l'espace au-dessus.
7 Confirmez qu'il y a des longueurs adéquates de tuyaux en
amont et en aval du site d'installation de la vanne afin de mini-
miser une augmentation soudaine de la pression dans le flux.
L'absence de ces longueurs de tuyaux adéquates peut créer des
conditions de fonctionnement critiques et causer des niveaux de
vibration et de bruit inacceptables.
8 Confirmez la suppression de tous les dangers et assurez-vous
que les mesures de protection appropriées sont en place.
aucune
9 Confirmez le sens du flux afin de vous assurer de l'installation
correcte de la vanne. La direction du flux est indiquée par la
flèche sur le corps de la vanne.
Un mauvais sens de direction de flux cause des changements
critiques aux conditions de fonctionnement qui peuvent endommager
la vanne de contrôle.
10 Confirmez que l'alimentation en air comprimé et en air
instrumental sont sèches et sans poussière ni huile.
Au minimum, l'air instrumental doit être conforme à l'exigence ISA-
7.0.01-1996 (ISO 8573-1 Air comprimé- Classe 2) ou à celle du
fabricant de l'accessoire.
11 Confirmez que la vanne est mise à la terre afin de prévenir
des décharges électriques.
Le non-respect pourra causer des décharges électriques.
12 Les vannes de contrôle sont typiquement équipées d'un
actionneur pneumatique et d'un positionneur de vanne.
Référez-vous au manuel du positionneur approprié pour
les connexions et les maximums d'alimentation en air.
L'alimentation en air comprimé doit être llimitée à 6bar (87psig)
comme indiqué sur la plaque de série de l'actionneur. Un régulateur de
filtre à air doit être installé pour assurer que la pression d'alimentation
de l'actionneur pneumatique ne dépasse pas la pression d'alimentation
en air comprimé indiquée sur la plaque de série UE.
Tableau 1 : Messages de sécurité de base pour l'installation de la vanne.
Une fois ces exigences confirmées, la vanne peut être installée et connectée à la tuyauterie.
