Vanne de contrôle d'application générale Valtek GS FCD VLFRIM0300AQ

07/14

17

flowserve.com

Remontage Soufflets type A :
Descendez précautionneusement le chapeau (40) sur

l'obturateur. Installez un nouveau joint de plat (59) et insérez

l'assemblage du soufflet d'étanchéité (6) depuis le haut du

chapeau (40). Serrez à la main la tige (6) dans le sens horaire

sur l'obturateur (50). Serrez la tige (6) en utilisant une clef

dynamométrique appropriée.
Remontage Soufflets type B :
Installez l'assemblage du soufflet d'étanchéité (6) en sens

horaire sur l'obturateur (50). Serrez la tige (6) en utilisant

une clef dynamométrique appropriée.
Insérez l'assemblage du soufflet d'étanchéité (6) de type B à

travers le bas du chapeau (40), installez une nouvelle bague

profilée (60) et un porte-joint (91) sur le dessus. Tournez

l'écrou hexagonal (60) en sens horaire et serrez le à la main.

(Voir Section 14 : Exigences de couples, pour l'obturateur

et la tige)

20. Installez le nouveau joint de chapeau (58).
21. Descendez avec précaution le chapeau pré-assemblé dans

le corps de la vanne (Voir page 18 pour les pièces internes

équilibrées et MultiStream).

22. Installez et serrez à la main les écrous du chapeau (114) aux

boulons du chapeau (108).

23. Installez le nouveau joint plat (59).
24. Descendez précautionneusement la tête (7) sur la tige et le

chapeau.

25. Installez et serrez à la main les écrous (110) aux goujons (106).
26. Installez la bague de la garniture (93) et la nouvelle garniture (88).

AVIS

Installez et poussez deux bagues de gar-
niture consécutivement en utilisant l'outil

de bourrage et commencez à les serrer en utilisant l'outil
de compression. Répétez la procédure avec les bagues
restantes. Faites tourner chaque bague de 180° depuis leur
point de recouvrement. Assurez-vous que chaque bague est
propre. Des bagues sales conduisent à des fuites de tige.

(Voir figure 17 en page 23.)

27. Installez le guide supérieur de la tige (87), les Belleville (109)

et la bague d'appui de la garniture (80). Serrez la bague

d'appui de la garniture à la main en sens horaire jusqu'à

sentir une résistance.

AVIS

Les Belleville (109) doivent être
empilés en série.

28. Serrez les écrous (114) du chapeau en quatre étapes - 30 %,

60 %, 100 % et 100 % pour tous les écrous - en utilisant

une méthode croisée (Voir Section 14 : Exigences relatives

au couple).

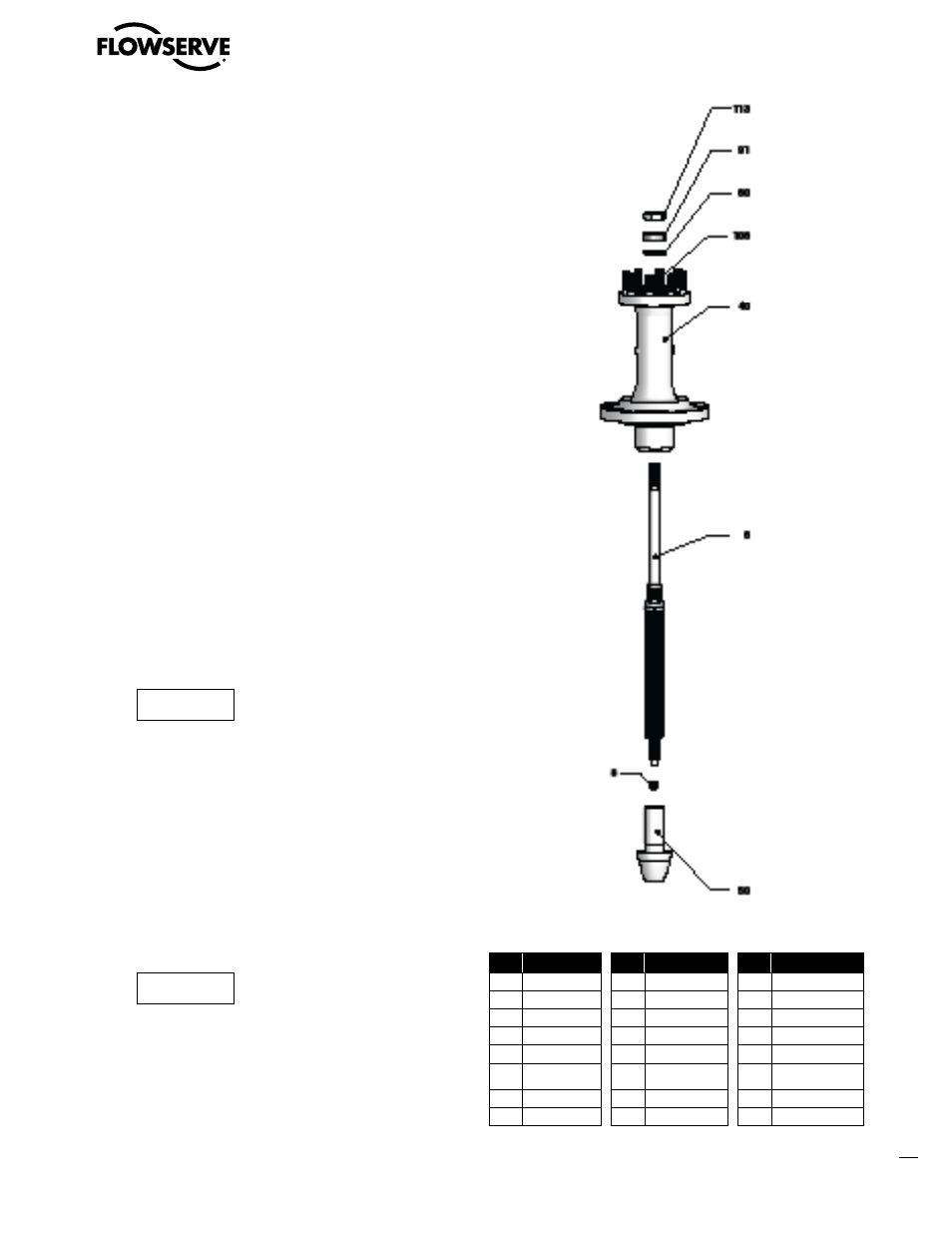

Figure 11 : Démontez/Remontez la vanne avec un assemblage de soufflet

d'étanchéité de conception de type B

Article Pièce

Article Pièce

Article Pièce

1

Corps

50

Obturateur

91

Porte-joint

6

Tige

55

Bague profilée

93

Bague de garniture

7

Tête

58

Joint de chapeau

106

Goujon

8

Douille de blocage

59

Joint plat

108

Goujon

20

Bague de siège

60

Bague profilée

109

Belleville

40

Chapeau

80

Bague d'appui de la

garniture

110

Écrou hexagonal

42

Vis de l'obturateur

87

Guide supérieur de tige

113

Écrou hexagonal

48

Joint de l'obturateur

88

Garniture

114

Écrou hexagonal

Tableau 13 : Pièces de la vanne avec soufflet d'étanchéité
