Disjoncteur de l'alternateur. Notez que les fonctions « Disjoncteur de l'alternateur ouvert » et
« Disjoncteur de l'alternateur fermé » sont des entrées du bloc de disjonction de l'alternateur et sont
utilisées pour réaliser une requête d'ouverture ou de fermeture par l'intermédiaire des entrées
contact. Les fonctions « Alternateur 52 Ouvert » et « Alternateur 52 Fermé » sont des sorties du
contrôleur DGC-2020 vers le disjoncteur physique. Le contrôleur DGC-2020 ouvre et ferme les
disjoncteurs de l'alternateur par l'intermédiaire de ces signaux de contrôle. Voir Figure 7-51.

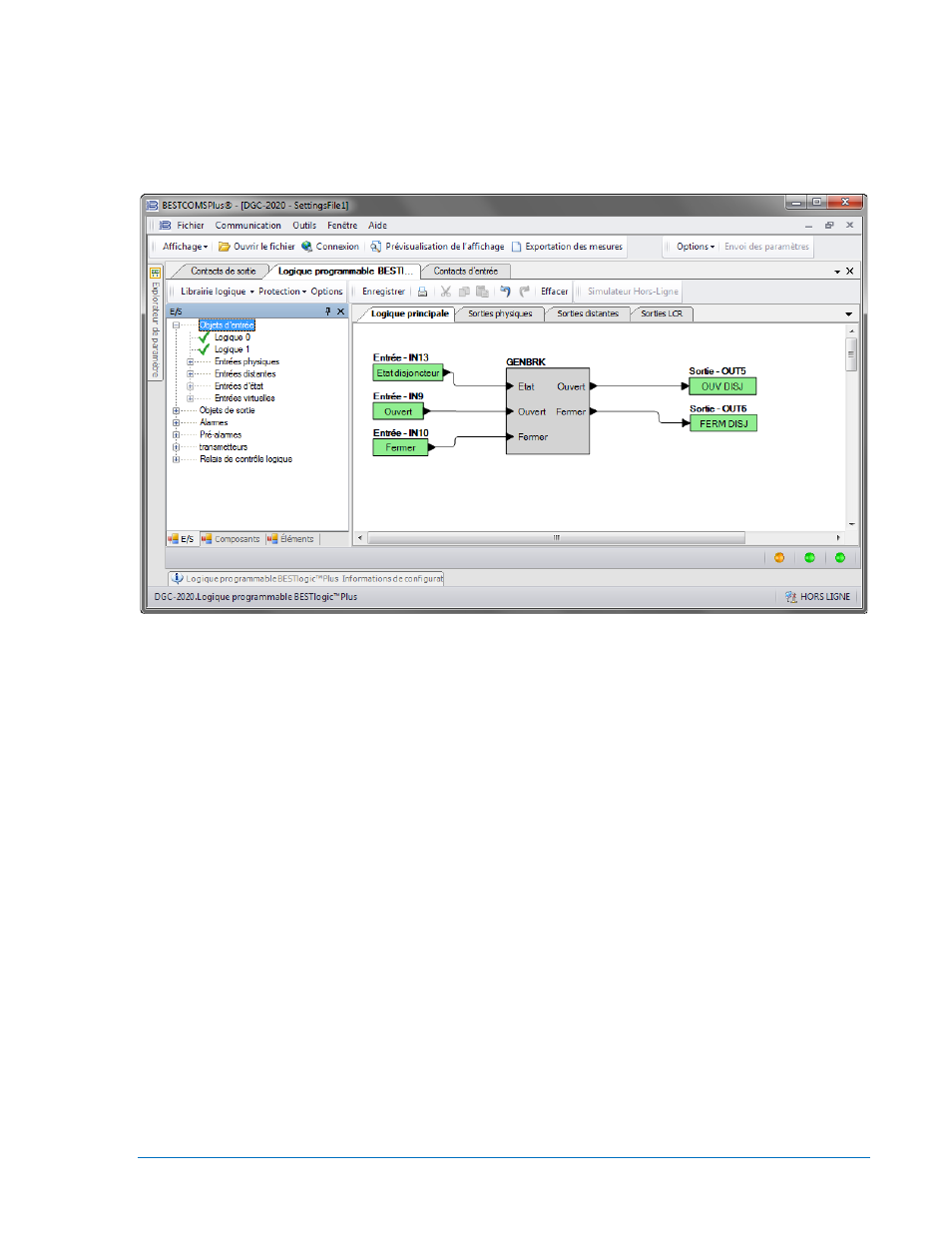

Figure 7-51. Explorateur des paramètres, Logique programmable BESTlogicPlus (Étape 13)
14. Si vous utilisez le module LSM-2020 pour contrôler le régulateur de tension et le régulateur de
vitesse, aucune autre manipulation n'est nécessaire. Si vous utilisez des sorties contacts, les
contacts doivent être configurés pour piloter ses fonctions. Cliquez pour ce faire sur l'onglet Éléments
de la logique programmable. Sélectionnez les blocs logiques Régulateur de vitesse et AVR puis
placez-les dans la logique principale. Voir Figure 7-52.
