Contrôle des relais, Contrôle des relais -45, Figure 4-31. transformateurs logiques -45 – Basler Electric DGC-2020 Manuel d'utilisation
Page 163: Figure 4-32. contrôle des relais -45

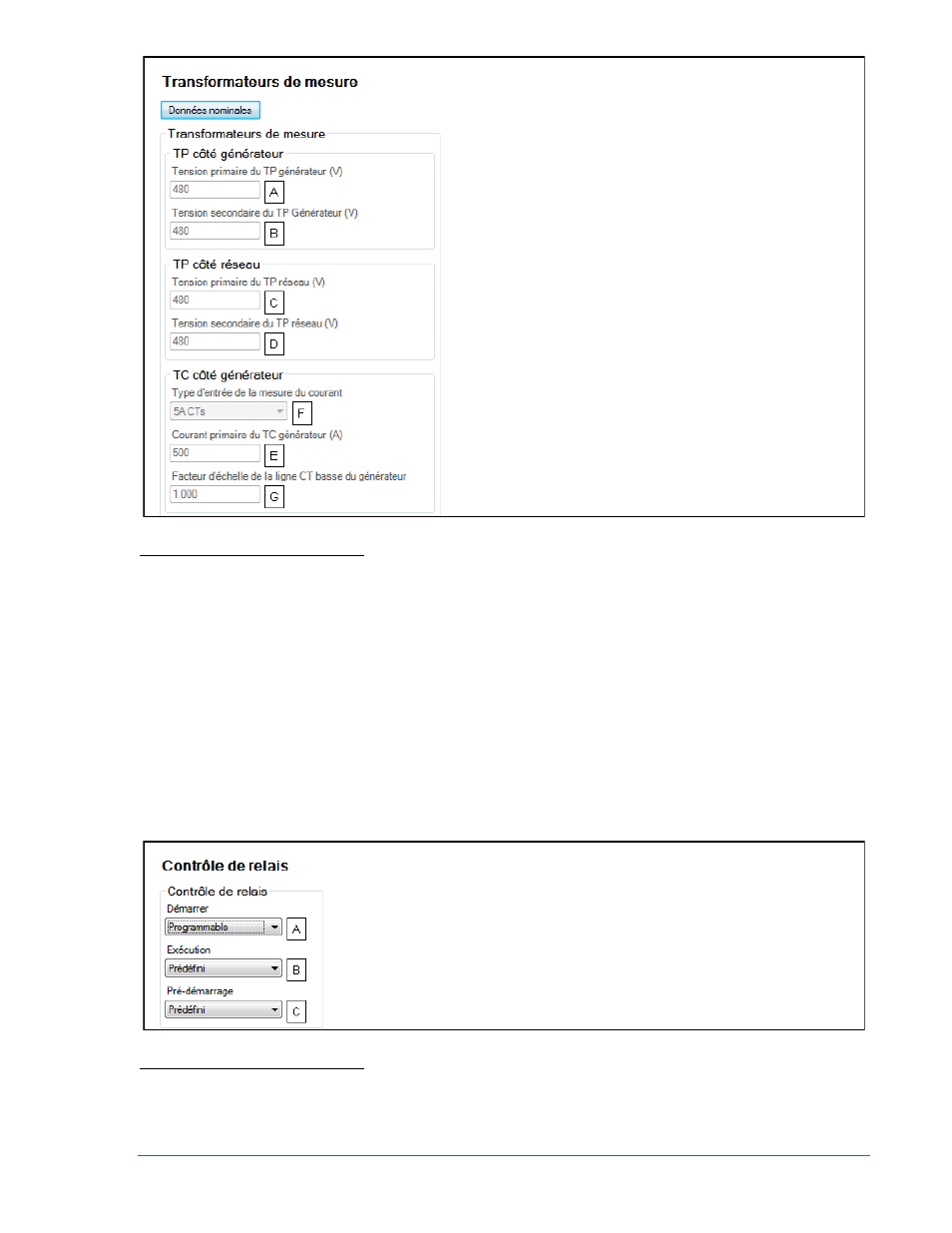

Figure 4-30. Transformateurs logiques
A
Alternateur PT volts primaires : Ajustable de 1 à 99,999 Vac par incrément de 1 Vac.
B
Alternateur PT volts secondaires : Ajustable de 1 à 480 Vac par incrément de 1 Vac.
C
Bus PT voltage primaire : Ajustable de 1 à 99,999 Vac par incrément de 1 Vac.
D
Bus PT volts secondaires : Ajustable de 1 à 480 Vac par incrément de 1 Vac.
E
Alternateur CT ampères primaires : Ajustable de 1 à 9,999 Aac par incrément de 1 Aac.
F
Type d’entrée pour la mesure de l’intensité : 5A CTs ou 1A CTs.
G
Facteur d’échelonnage de la ligne CT basse de l’alternateur : Ajustable de 0.001 à 3 par incrément de
0.001.
Contrôle des relais
Le paramètre fonctionnel par défaut pour les relais Start
A
(Démarrage), Run
B
(Marche), et Prestart
C
(pré-
démarrage) est « prédéfinie » ou standard. Chacun de ces relais peut être contrôlé et géré de façon
logique en sélectionnant le paramètre « Programmable ». Les relais à fonctionnement logique
(programmables) doivent être configurés à l'aide du logiciel BESTlogicPlus.
L’écran de Contrôle des relais du logiciel BESTCOMSPlus est illustré par la Figure 4-32.
Figure 4-31. Contrôle des relais
A
Start : Prédéfini ou programmable.
B
Run (Marche) : Prédéfini ou programmable.
C
Prestart (Pré-démarrage) : Prédéfini ou programmable.
9400270990 Rev X
DGC-2020 – Logiciel BESTCOMSPlus
®
4-45
