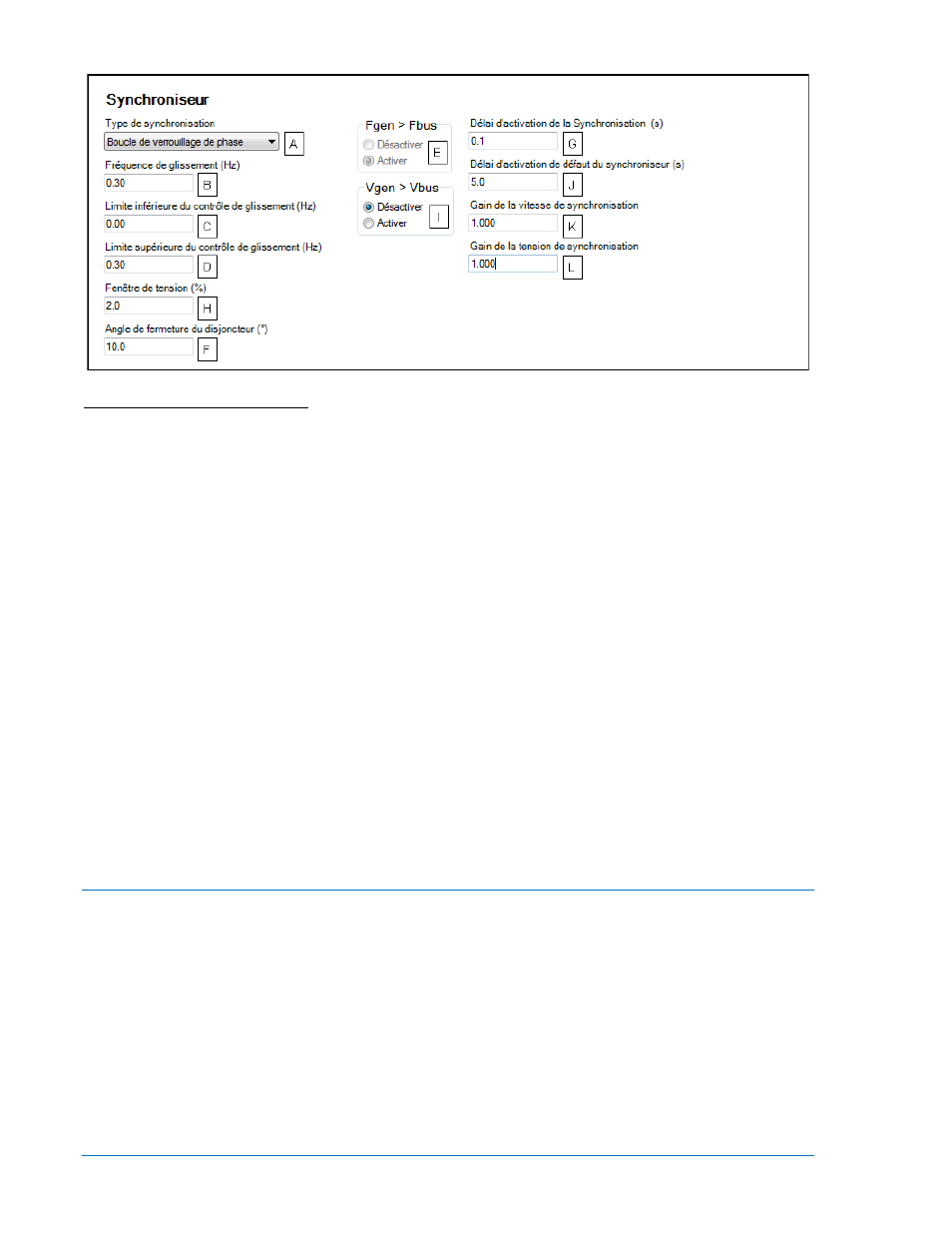

Figure 4-65. Synchronisateur
A Type de synchronisation : Par Boucle de verrouillage de phase ou par Anticipation.
B Glissement de fréquence : Ajustable de 0.01 à 0.5 Hz par incrément de 0.01 Hz. Si la Synchronisation
par anticipation est sélectionnée, cette valeur indique le glissement maximum acceptable pour une
commande de fermeture. Si la synchronisation de Boucle de phase est sélectionnée et que l’angle de
glissement est dans la fenêtre du critère d'Angle de fermeture du disjoncteur pour une durée
suffisamment longue pour indiquer que le critère de glissement de la fréquence a été rempli, une
commande de fermeture peut être déclenchée.
C Limite inférieure du contrôle de glissement : Ajustable de 0 à 2 Hz par incrément de 0.01 Hz.
D Limite supérieure du contrôle de glissement : Ajustable de 0 à 2 Hz par incrément de 0.01 Hz.
E Fgen>Fbus: Activé ou Désactivé.
F Angle de fermeture du disjoncteur : Ajustable de 3 à 20° par incrément de 0.5°. Si la synchronisation de
Boucle de phase est sélectionnée, cette valeur spécifie l’angle de glissement maximal acceptable pour le
déclenchement d’une commande de fermeture.
G Délai d'activation de la synchronisation : Ajustable de 0.1 à 0.8 s par incrément de 0.1 s.
H Fenêtre de tension : Ajustable de 2 à 15% de la tension nominale de l’alternateur par incrément de
0.5%. Cette valeur indique la fenêtre d’acceptation de la tension pour la fonction de synchronisation.
I Vgen>Vbus : Activé ou Désactivé.
J Délai d'activation de l’erreur de synchronisation : Ajustable de 0.1 à 600 s par incrément de 0.1 s. Cette
valeur indique la durée pendant laquelle le contrôleur DGC-2020 permet au synchronisateur d’essayer de
synchroniser l'alternateur avec le bus avant d’annoncer une pré-alarme d'Erreur de synchronisation. La
pré-alarme peut-être acquittée et effacée en passant en mode OFF ou appuyant sur le bouton Reset de
remise à zéro du panneau frontal du contrôleur DGC-2020.
K Gain de vitesse de synchronisation : Ajustable de 0.001 à 1000 par incrément de 0.001.
L Gain de tension de synchronisation : Ajustable de 0.001 à 1000 par incrément de 0.001.
Paramètres de contrôle de pente
Le système offre les paramètres nécessaires au Contrôle de pente AVR et le Contrôle de pente du
régulateur. Référez-vous à l'Annexe C pour obtenir de plus amples informations sur les paramètres de
Régulation de la vitesse PID et sur les paramètres de Contrôle de charge.
Paramètres de contrôle de pente AVR
Le type A de sortie de contrôle de pente doit être défini pour être de type contact lorsque le système
fonctionne sans le module optionnel LSM-2020.
Le contrôleur DGC-2020 ajuste la tension et la fréquence de l'alternateur en envoyant les signaux de
corrections nécessaires au régulateur de tension automatique AVR (Automatic Voltage Regulator) de
l'alternateur. Ces signaux de corrections sont envoyés sous la forme de contacts de sortie de fermeture à
partir du contrôleur DGC-2020. Les signaux de corrections peuvent être soit continus, soit
proportionnels
B . La correction proportionnelle utilise des impulsions de contrôle pour réguler la bande
passante C et les intervalles D . Initialement le système envoie des impulsions longues lorsque les
