Basler Electric DGC-2020 - Manuel (Page 230)

ALARMES->PRE-ALARMES. Si les communications fonctionnent correctement, le système ne doit
indiquer aucune pré-alarme de Perte de communication.
4. Réalisez une connexion avec le contrôleur DGC-2020 à l'aide du port USB dans le cas où cette
connexion n'est pas encore réalisée. Les mises à jour micro-logicielle ne peuvent pas être réalisées
par l'intermédiaire du port Ethernet à l'exception de celles réalisées sur le module LSM-2020.
5. Sélectionnez la commande Télécharger les fichiers du dispositif à partir du menu déroulant
Communication puis continuez.
6. Le système vous demande alors de sauvegarder le fichier des paramètres actuels. Choisissez Oui ou
Non.
7. Le système affiche alors l'écran de l'assistant à l'installation du Téléchargeur de package pour les
dispositifs Basler Electric (Basler Electric Device Package Uploader) (Figure 4-78). Cliquez sur le
bouton Open pour ouvrir et naviguer à l'intérieur de la structure des dossiers et des fichiers que vous
avez reçus de Basler Electric. Vous trouverez une liste des paquets (Package Files) ainsi que des
détails concernant les fichiers (File Details). Mettez une croix dans les cases situées à côté des
fichiers que vous désirez télécharger.

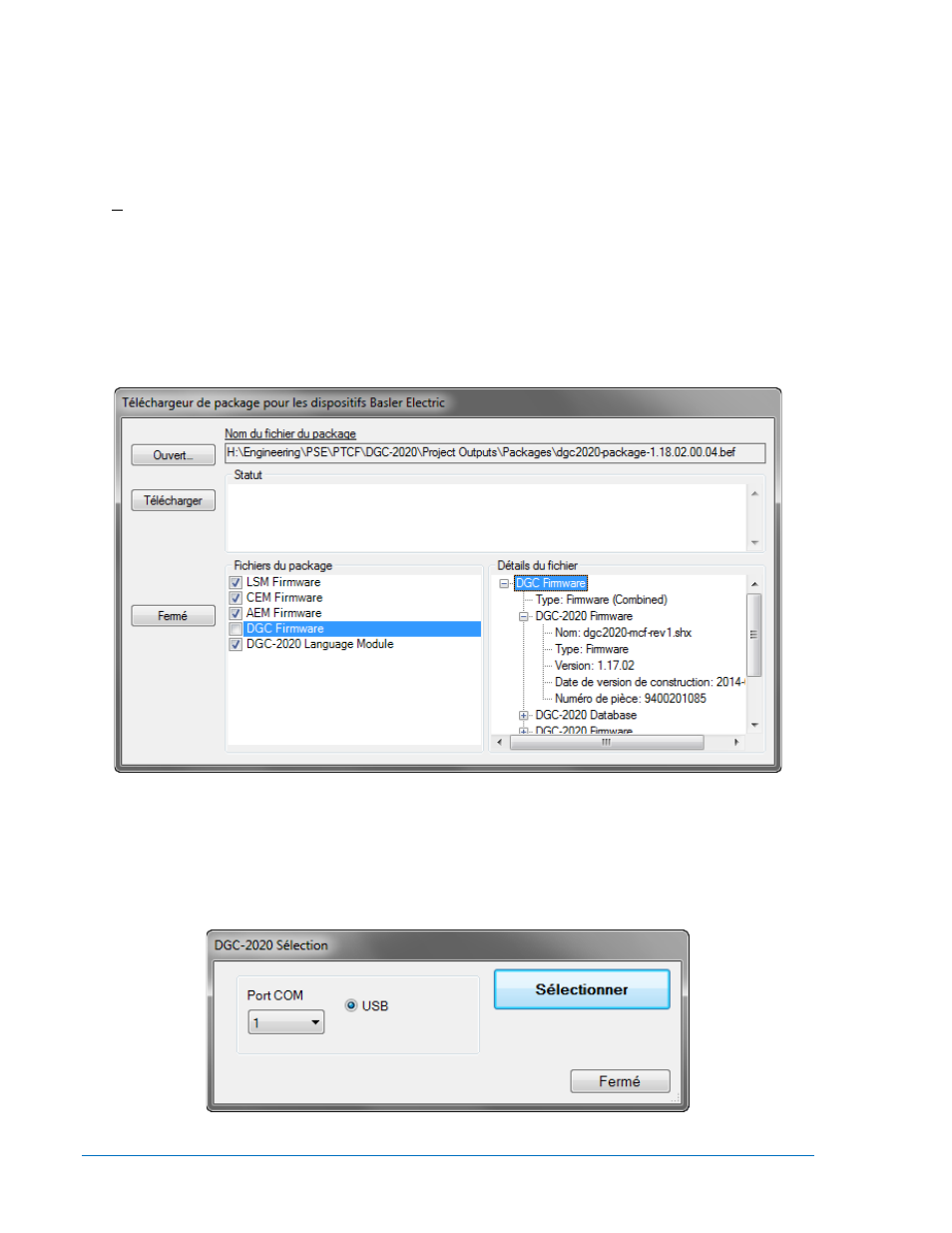

Figure 4-77. Téléchargeur de package pour les dispositifs Basler Electric
8. Cliquez sur le bouton de téléchargement Upload ; le système affiche alors l'écran Proceed with
Device Upload pour vous permettre de continuer avec le téléchargement. Choisissez Oui ou Non.
9. Après avoir appuyé sur Yes (Oui), l'écran de Sélection DGC-2020 est affiché. Sélectionnez le
port de communication pour commencer le téléchargement. Une mise à jour du micro-logiciel
n'est possible que par l'intermédiaire du port USB. Référez-vous à ce sujet à la Figure 4-79.
Figure 4-78. Sélection DGC-2020
4-112 DGC-2020 – Logiciel BESTCOMSPlus
®
9400270990 Rev X
