synchronisation est dépassé avant qu’une fermeture du disjoncteur n'ait lieu, une pré-alarme
d'Erreur de synchronisation est déclenchée et le synchronisateur est remis à zéro. La
tentative de synchronisation est abandonnée à partir du moment où le délai maximum imparti
à la synchronisation expire. Ce délai doit être défini pour que le processus de synchronisation
dispose de suffisamment de temps et pour que la fermeture du disjoncteur puisse avoir lieu.
h. Fréquence de l'alternateur > Fréquence du bus – Activation de la fréquence de l'alternateur >
Fréquence du bus si nécessaire. L’Activation de la fréquence de l'alternateur > Fréquence du
bus force la puissance kW à sortir de l'alternateur lorsque le disjoncteur est fermé.
i. Tension de l'alternateur > Tension du bus – Activation de la tension de l'alternateur > Tension
du bus si nécessaire. L’Activation de la tension de l'alternateur > Tension du bus permet
d'assurer l'écoulement des vars de l'alternateur lorsque le disjoncteur est fermé.
8. Cliquez sur la commande Paramètres de contrôle de pente puis Paramètres de contrôle de pente
AVR dans l'Explorateur des paramètres. Si vous utilisez uniquement le contrôleur DGC-2020,
sélectionnez la commande Contact comme type de contrôle de sortie de pente. Sélectionnez ensuite
la propriété Continue ou Proportionnelle comme type de sortie de contrôle de pente.
Si vous utilisez le contrôleur DGC-2020 de façon conjointe avec un module LSM-2020, vous
pouvez choisir la fonctionnalité Analogique comme type de sortie de contrôle de pente. Si vous
décidez d'utiliser cette fonctionnalité, vous devez également renseigner les valeurs de gains et de
gains de boucle du contrôleur de tension PID. Ces paramètres doivent être ajustés de façon
correcte pour obtenir une réponse adéquate à partir du régulateur de tension. Les procédures
d'ajustement des valeurs du contrôleur sont décrites par l'Annexe C, Paramètres d'ajustement
PID. Voir Figure 7-46.
Chemin d’accès IHM: PARAMETRES > CTRL BIAIS > CONTROL BIAS AVR

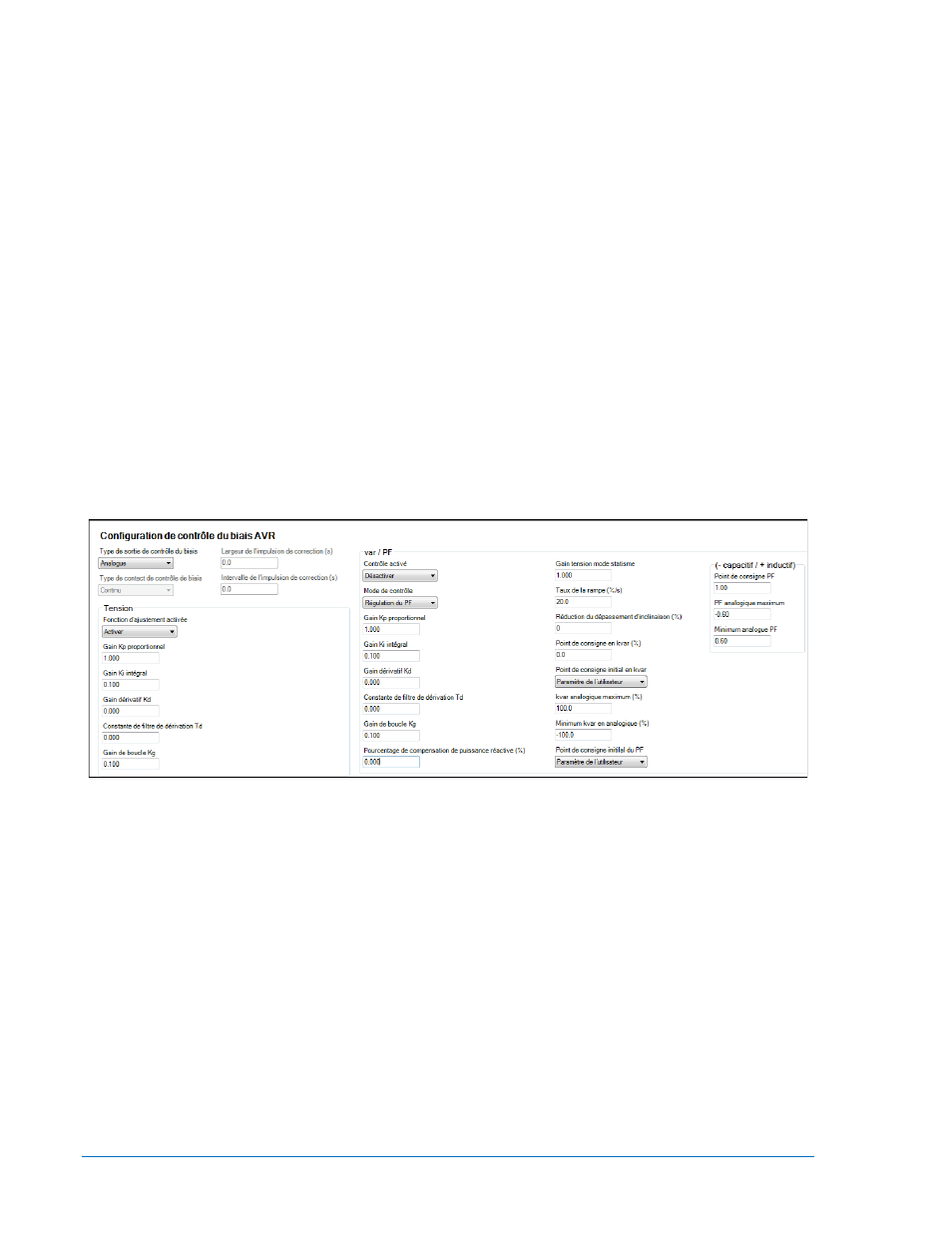

Figure 7-46. Écran Explorateur des paramètres, Paramètres de contrôle de pente, Paramètres de
contrôle de pente AVR.
9. Cliquez ensuite sur l'écran des Paramètres du régulateur de contrôle de pente. Les paramètres du
régulateur de contrôle de pente sont similaires à ceux du contrôle de pente AVR et sont configurés
de manière similaire. Pour la configuration de ces paramètres, il vous suffit de réaliser les mêmes
manipulations que pour la configuration des paramètres AVR. Voir Figure 7-47.
Chemin d’accès IHM: PARAMETRES > CTRL BIAIS > CONTROL BIAS GOV.
