de pente de la tension pour le régulateur de tension. L’échelle de valeurs de ces paramètres
est : -10V à +10V.
11. Cliquez ensuite sur la commande Sortie du régulateur et sélectionnez les paramètres de pente de
sortie appropriés en fonction des paramètres requis par le régulateur de vitesse. Ces paramètres
sont identiques à ceux de la sortie AVR et doivent être configuré de manière similaire. Voir Figure
7-49.
Chemin d’accès IHM: PARAMETRES > GESTION ALT MULTIPLES> SORTIE ANALOGUE REG

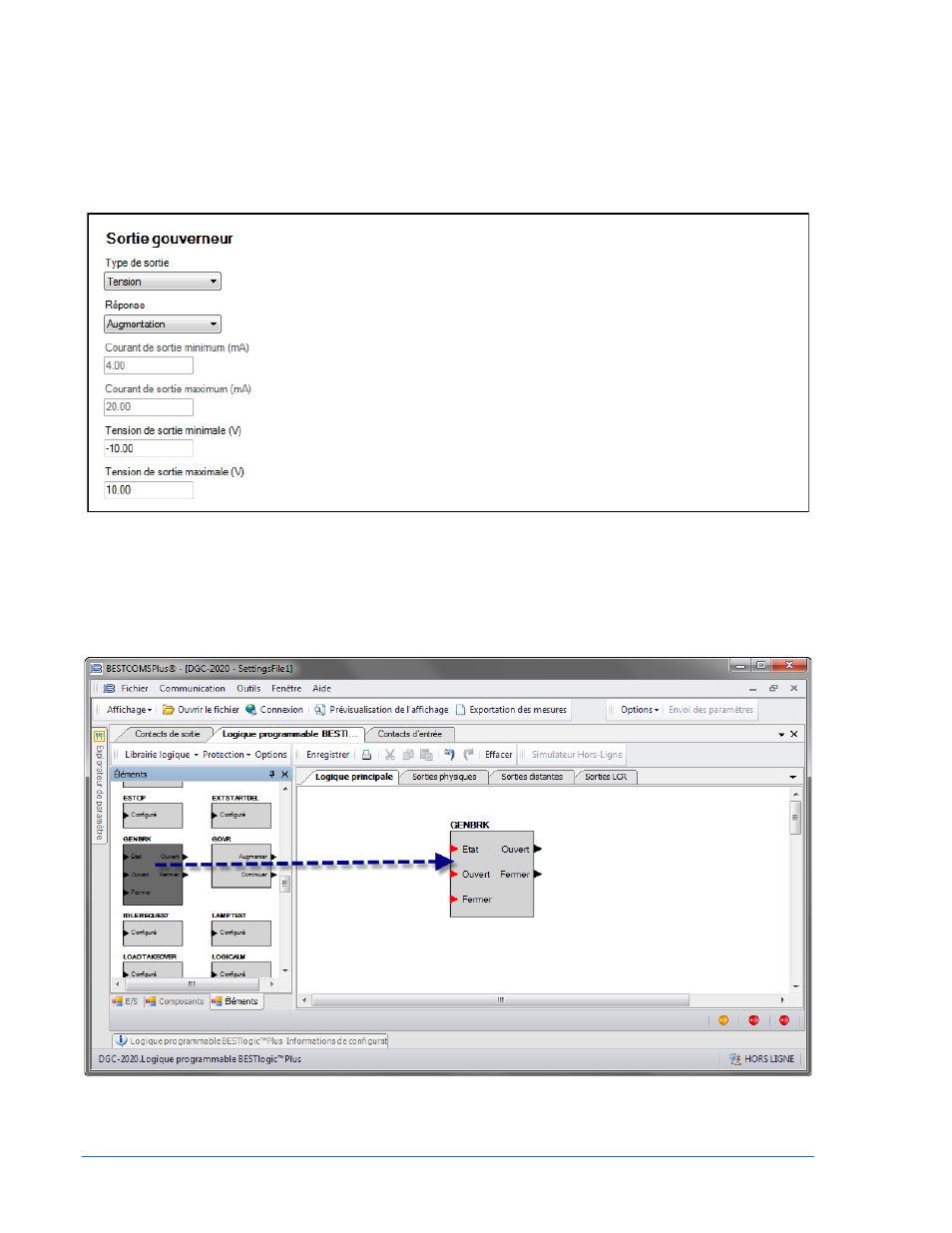

Figure 7-49. Écran Explorateur des paramètres, Gestion Multigen, Sortie du régulateur de vitesse
12. Configurez la logique programmable pour permettre au contrôleur DGC-2020 de synchroniser
l'alternateur et de fermer le disjoncteur de l'alternateur. Ouvrez la Logique programmable
BESTlogicPlus, puis cliquez sur l'onglet Éléments et déplacez l'élément du disjoncteur de l'alternateur
dans votre schéma logique principal. Voir Figure 7-50.
Figure 7-50. Explorateur des paramètres, Logique programmable BESTlogicPlus (Étape 12)
13. Cliquez ensuite sur l'onglet E/S (I/O), puis déplacez les entrées assignées à l'Étape 3 vers le haut de
la logique principale ; connectez ensuite ces entrées aux entrées ou sorties appropriées du bloc de
7-46 DGC-2020 - Configuration 9400270990 Rev X
