L'Explorateur des mesures dispose d'une fonction « d'ancrage » permettant à l'utilisateur de disposer et
d’ancrer les écrans de mesures selon ses désirs. Lorsque l'utilisateur du programme maintient le bouton
gauche de la souris appuyé au moment où le pointeur se trouve sur l’onglet de l'un des écrans de
mesure, sept flèches de direction et un rectangle bleu transparent symbolisant l'écran devant être
repositionné sont affichés. Voir Figure 4-81. Le Tableau 4-8 donne les informations et explications
relatives à la Figure 4-81.

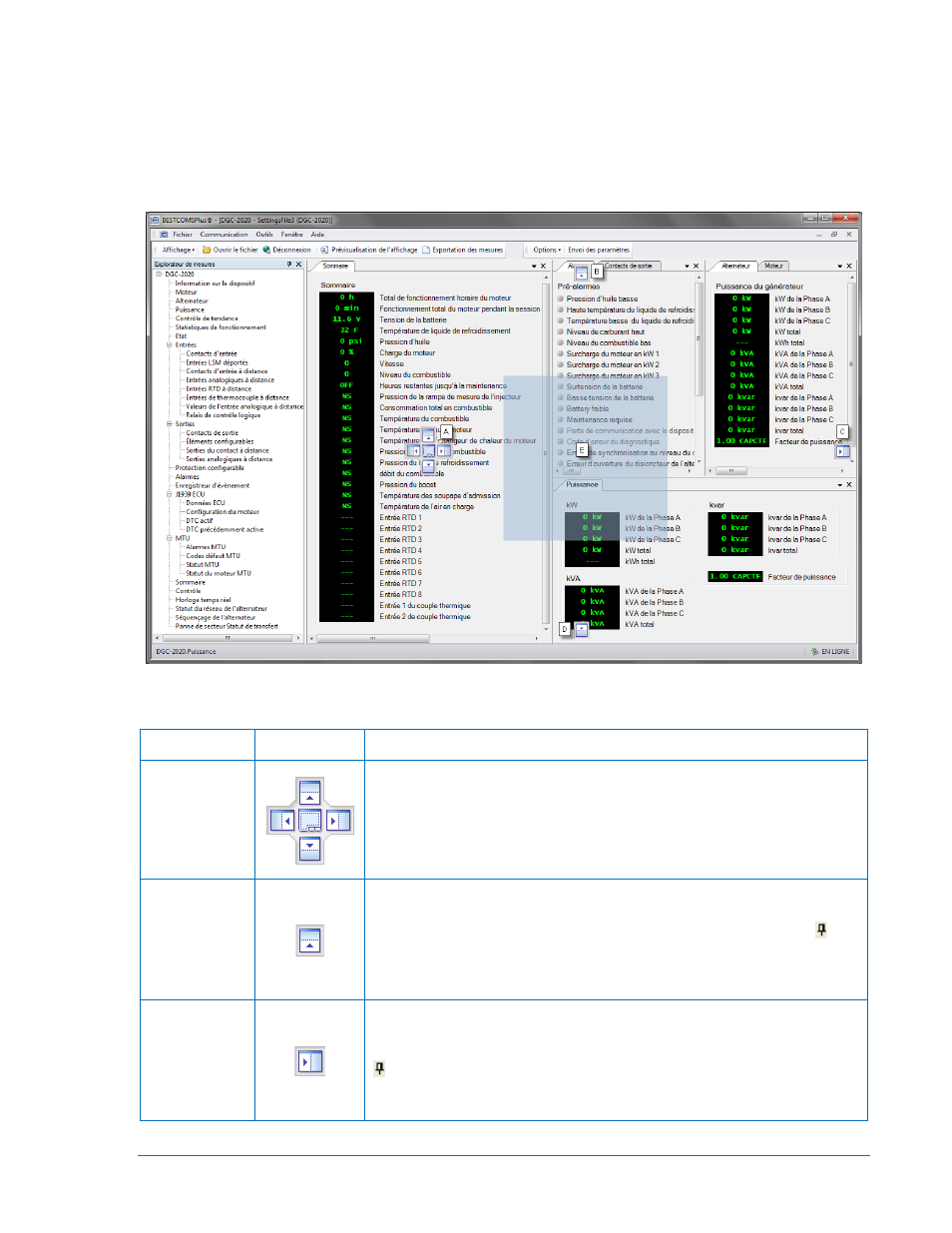

Figure 4-80. Mesures, options d'ancrage
Tableau 4-8. Explication des symboles
Légende Symbole Explication
A
En maintenant le bouton gauche de la souris appuyé sur un onglet de
mesures et en le déplaçant vers l’un des quatre symboles
d'emplacement, il est possible de placer cet onglet dans la fenêtre
sélectionnée. Pour placer l'onglet de mesure à l'intérieur de la fenêtre
sélectionnée, il suffit de le glisser de le déposer dans le centre des
boutons avec des flèches symbolisées.
B
En maintenant le bouton de la souris appuyée sur l'onglet et en le
déplaçant vers ce symbole d'écran avec une flèche il est possible de
le placer vers le haut de l'écran. Cliquez sur le symbole (de
punaise) pour ancrer l’onglet à la barre supérieure. Pour afficher un
écran qui est ancré, il suffit de passer avec la flèche de la souris
quelques instants sur la barre supérieure.
C
En maintenant le bouton de la souris appuyée sur un onglet de
mesures et en le déplaçant vers le symbole d'écran avec cette flèche,
il est possible de le placer au bord de l'écran. Cliquez sur le symbole
(de punaise) pour ancrer l’onglet à la barre latérale. Pour afficher un
écran qui est ancré, il suffit de passer avec la flèche de la souris
quelques instants sur la barre latérale.
