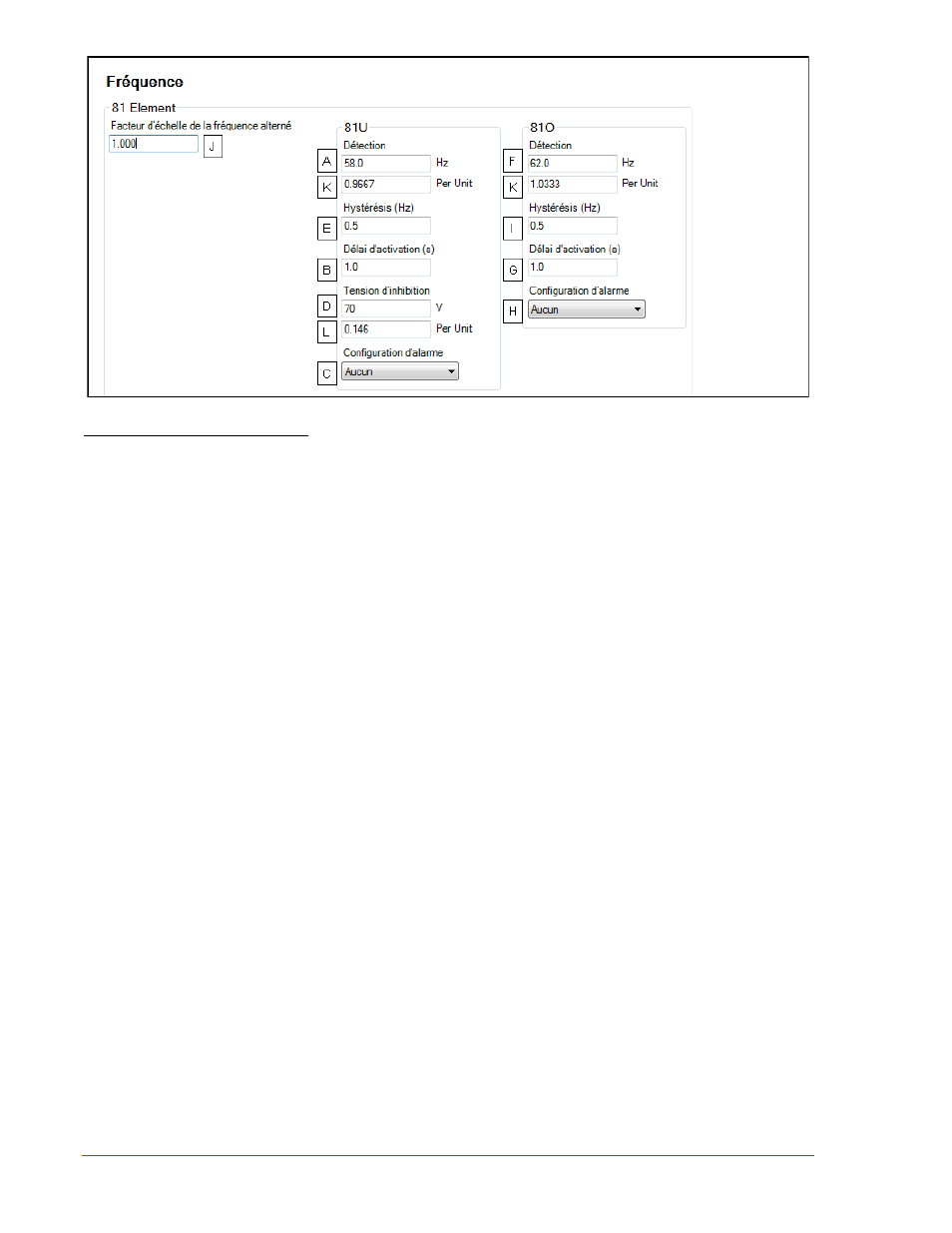

Figure 4-53. Fréquence
A Détection de sous-fréquence : Ajustable de 45 à 66 Hz par incrément de 0.1 Hz pour les contrôleurs
50/60 Hz (numéro de style x1xxxxxxx). Ajustable de 360 à 440 Hz par incrément de 0.1 Hz pour les
contrôleurs 400 Hz (numéro de style x2xxxxxxx).
B Délai d’activation pour les sous-fréquences : Ajustable de 0 à 30 s par incrément de 0.1 s.
C Configuration de l’alarme de sous-fréquence : Aucun(e), Alarme, Pré-Alarme, ou Statut Uniquement.
D Volts d’inhibition de sous-fréquence : Ajustable de 70 à 576 Vac par incrément de 1 Vac.
E Hystérésis : Ajustable de 0.1 à 40 Hz par incrément de 0.1 Hz.
F Détection de sur-fréquence : Ajustable de 45 à 66 Hz par incrément de 0.1 Hz pour les contrôleurs
50/60 Hz (numéro de style x1xxxxxxx). Ajustable de 360 à 440 Hz par incrément de 0.1 Hz pour les
contrôleurs 400 Hz (numéro de style x2xxxxxxx).
G Délai d’activation pour les sur-fréquences : Ajustable de 0 à 30 s par incrément de 0.1 s.
H Configuration de l’alarme de sur-fréquence : Aucun(e), Alarme, Pré-Alarme, ou Statut Uniquement.
I Hystérésis : Ajustable de 0.1 à 40 Hz par incrément de 0.1 Hz.
J Facteur d’échelle de fréquence alterné : De 0.001 à 100 en incréments de 0.001.
K Détection (Par unité) : La plage varie en fonction des valeurs du paramètre d'unité native et du
paramètre de données nominales associé.
L Tension d’inhibition (Par unité) : La plage varie en fonction des valeurs du paramètre d'unité native et du
paramètre de données nominales associé.
Protection de puissance inverse (32R)
Il existe deux groupes de paramètres protections de puissance inverse : Le premier groupe concerne les
connexions triphasées de l'alternateur, et le second les connexions monophasées. Le paramètre de
détection est basé sur le pourcentage de puissance nominale KW de l'alternateur de l'écran Donnée
nominales. Lorsqu’un contact d’entrée de forçage monophasée est reçu par le contrôleur DGC-2020, les
paramètres de protection de puissance inverse commutent et passent automatiquement des paramètres
triphasés aux paramètres monophasés de protection de puissance inverse. L’élément 32R surveille la
puissance réelle triphasée lorsque le contrôle triphasé est activé ou la puissance réelle monophasée
lorsque le contrôle monophasé est activé.
Lorsque la puissance en Watt dans la direction de déclenchement (puissance absorbée par l'alternateur)
est plus importante que le paramètre de détection
A pendant une durée égale ou supérieure au délai B 32R
d'activation, une condition de puissance inverse est annoncée par le système. Un état de puissance
inverse peut être défini par l'utilisateur pour déclencher une pré-alarme
C (avertissement) ou une alarme C
(arrêt). Un état de puissance inverse peut aussi être défini par l'utilisateur pour fermer une sortie
programmable.
Le paramètre d’hystérésis D fonctionne comme une fonction d’abandon de la puissance inverse en
prévenant d'une commutation trop rapide de la sortie de détection.
