Installation des Accessoires BUS
Page 45
Extension simple zone
Le RP128EZ01 RISCO est une Extension simple zone qui permet de connecter n'importe quel
type de détecteur au BUS du système RISCO. Grâce à la connexion BUS, vous pouvez faciliter
votre installation en connectant n'importe quel détecteur en parallèle à partir de n'importe
quel point le long du parcours de câblage. En outre, vous pouvez définir un détecteur avec
l'une des terminaisons de zone supportées par la centrale: NO, NC, EOL, DEOL.
 Connexion du RP128EZ01 au BUS de la LightSYS
Remarque:
Il est possible d'installer jusqu'à 32 Extensions simple zone sur la LightSYS.
1. Réglez le numéro d’ID (1-32) de RP128EZ01, à l’aide des commutateurs DIP 1-5.
 SW1 (1-5): Commutateurs DIP. Définit le numéro d'ID de l'extension simple
zone BUS.
 SW1-6: Inutilisé.
2. Raccordez les câbles BUS Rouge (AUX), Noir (COM) Jaune (BUS) et Vert (BUS) de la
RP128EZ01 au BUS de la LightSYS.
Remarque:
Pour un fonctionnement optimal, il est conseillé de NE PAS dépasser un total de 300
mètres de câblage entre la BZ1 et la centrale LightSYS ou l'Extension de zone BUS.

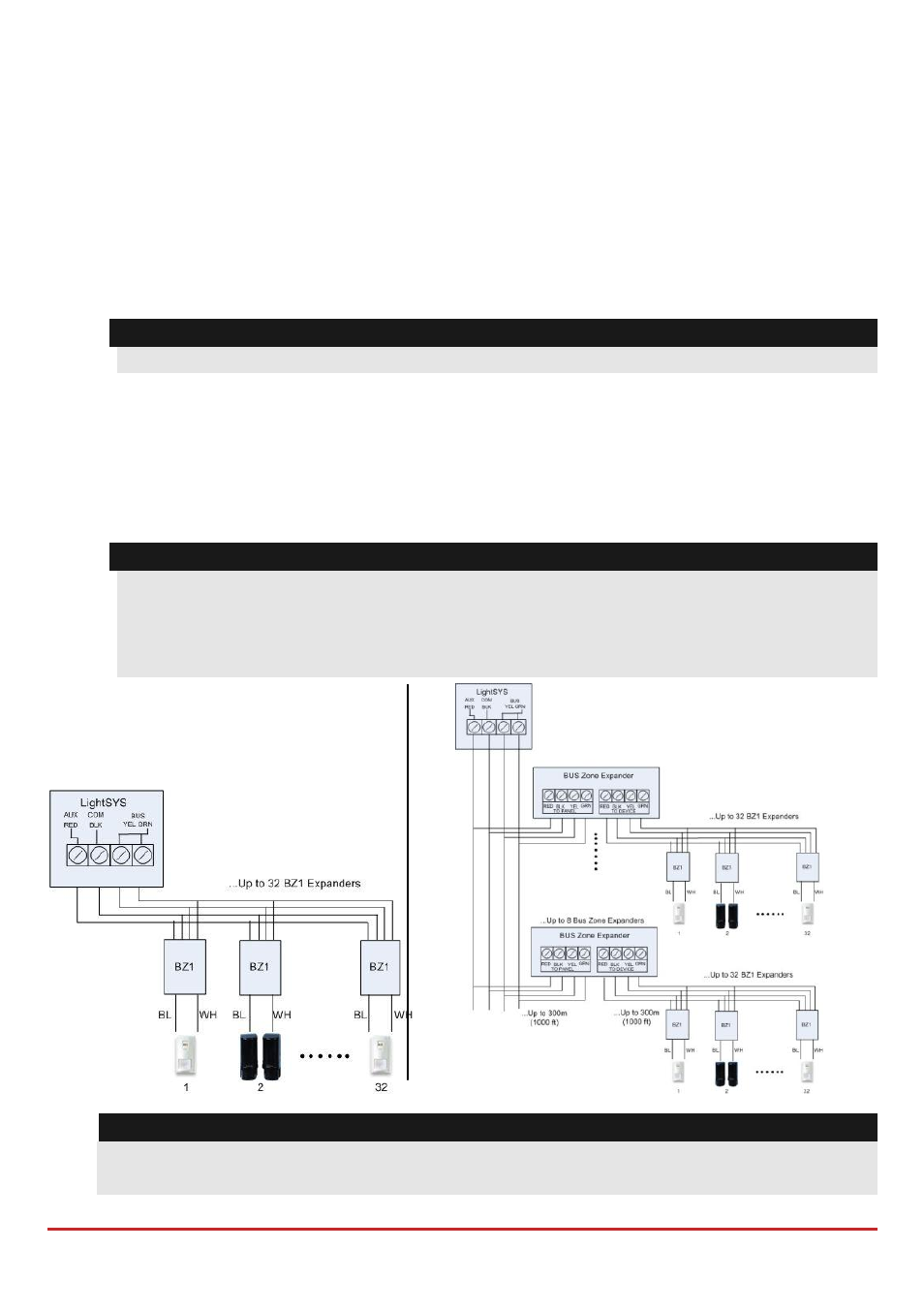

Raccordement RP128EZ01 au BUS principal  Raccordement RP128EZ01 aux
Extensions de zones BUS.
Remarque:
Lors de la connexion d’une interface RP128EZ01 à une carte d'Extension de zone BUS, la
RP128EZ01 se raccorde aux bornes de l'extension de zone BUS correspondante marquée
