Installation des Accessoires BUS
Page 34
Récepteur sans fil
Il est possible d'attribuer jusqu'à 2 extensions sans fil BUS (Modèle WL432) à la LightSYS.
Support de fixation du
récepteur sans fil
1. Bouchon à vis
2. Trou de fixation supérieur
3. Trous de fixation inférieurs
(facultatif)
4. Trou d'autoprotection à
l’arrachement
1. Trou de vis optionnel
(utilisé pour serrer les
capots avant et arrière)
2. LED rouge
3. LED verte
4. Bouton Prog.
5. Commutateur DIP
6. Autoprotection du boîtier
7. Connecteur BUS
8. Bornier

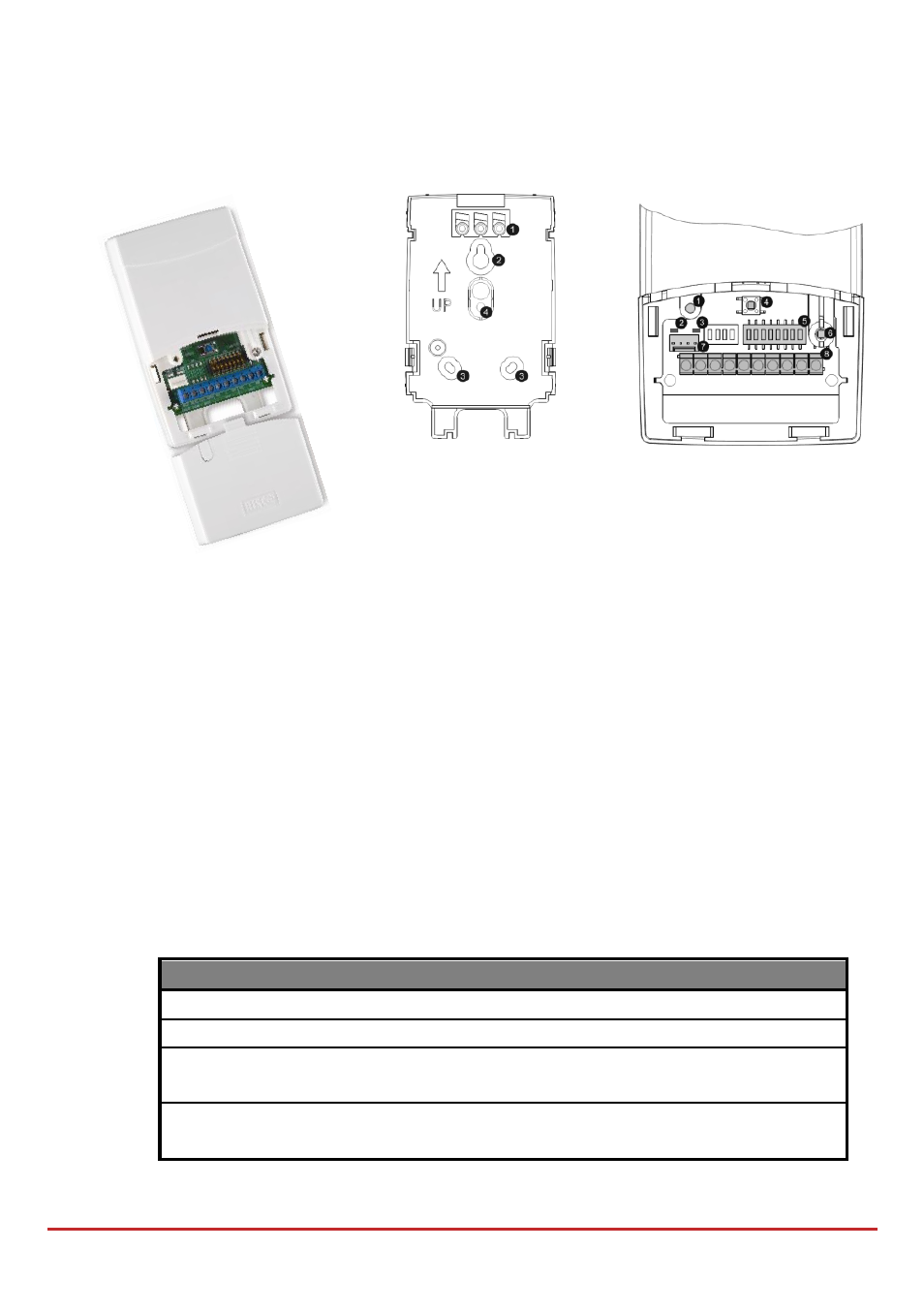

Figure ‎ 3-7: Récepteur sans fil WL-432

Installation du récepteur sans fil WL-432
1. Séparer le support de fixation de l’unité principale.
2. Utilisez le support de fixation comme gabarit.
3. Retirez les bouchons à vis en nombre suffisant pour couvrir les trous de vis.
4. Fixez le support au mur.
5. Ouvrez le capot avant du récepteur sans fil.
6. Réglez les commutateurs DIP comme suit:
Commutateur Description
SW1- SW3 3 commutateurs pour l'ID du récepteur sans fil
SW4 – SW6 3 commutateurs pour l'ID de l'extension 2 sorties
SW7 : Activer/Désactiver l'extension SP
Off: Désactivée, On: Activée
SW8 Mode fonctionnel du récepteur
Off: Mode BUS, On: Mode autonome
7. Câbler l'extension sans fil sur le BUS
