Chapitre 3. Installation des Accessoires BUS
Le présent chapitre documente, à travers les rubriques suivantes l’installation des différents
accessoires sur le BUS de la LightSYS. Il décrit également les différents switches et cavaliers
de configuration de ces éléments. Une fois tous ces modules installés vous pouvez passer à la
section programmation.
Claviers, page 29
Extension 8 zones, page 29
Sorties , page 31
Récepteur sans fil, page 34
Alimentation Electrique 3A, page 35
Sirènes, page 42
Connexion des Détecteurs BUS, page 43
Extension , page 45
Pour de plus amples sur chaque accessoire, veuillez consulter la notice fournie avec chaque
produit.
Connexion BUS
Chaque accessoire BUS dispose de 4 connecteurs BUS Les connexions sont de type borne à
borne dotées de fils de couleur, comme suit :
AUX RED: Alim. +12V DC BUS YEL: Données jaunes
COM BLK: 0V commun BUS GRN: Données vertes
Connecter chaque/tous les claviers et extension/accessoires nécessaires à l'installation en
utilisant les lignes du BUS.

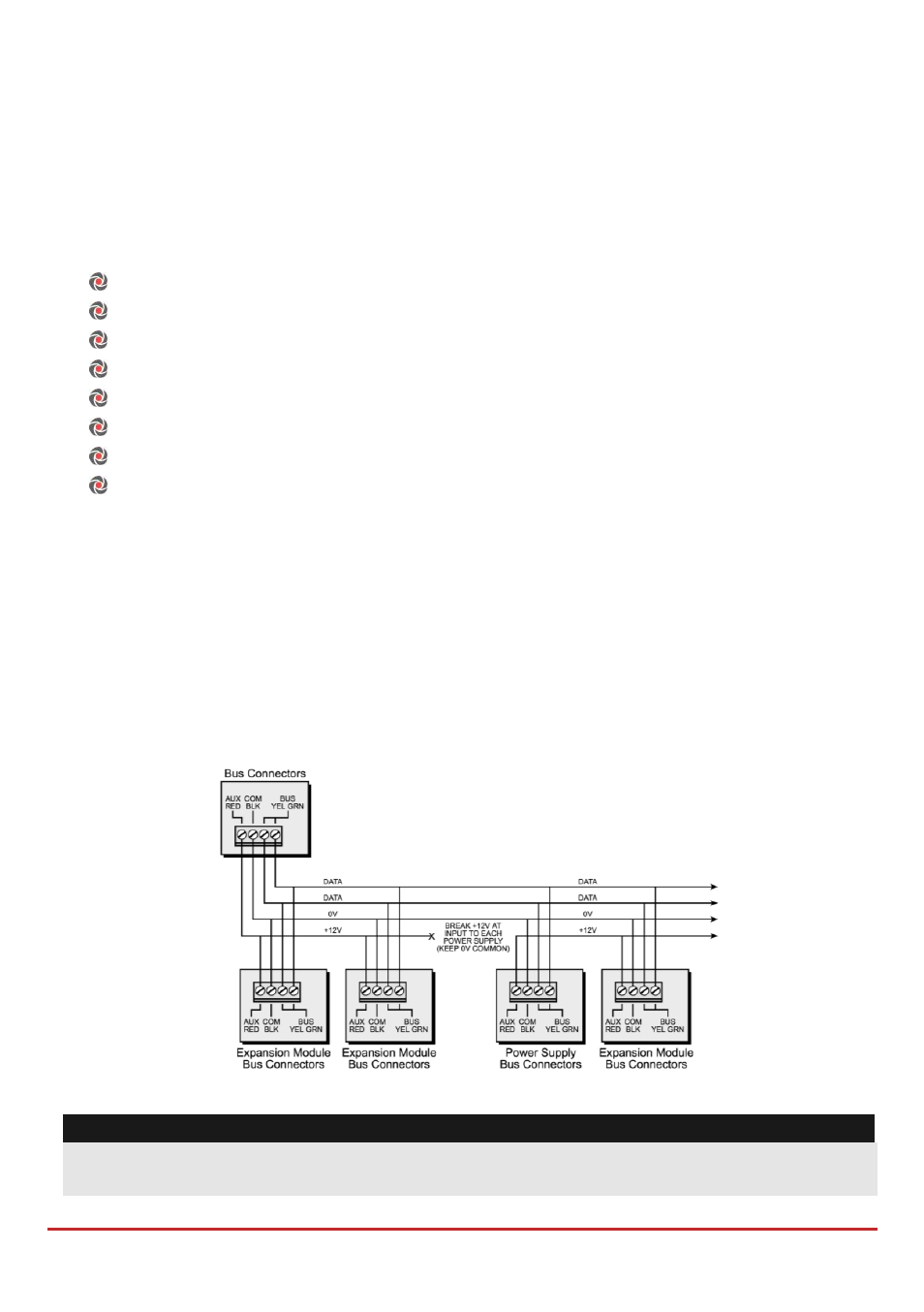

Figure ‎3-1: Bornier de connexion BUS
Remarques:
1. Le système de câblage en parallèle autorise les connexions en étoile à partir de
n’importe quel point le long du câble.
