Montage et Câblage

Page 23

Commutateur DIP Switch et cavaliers de l’unité centrale

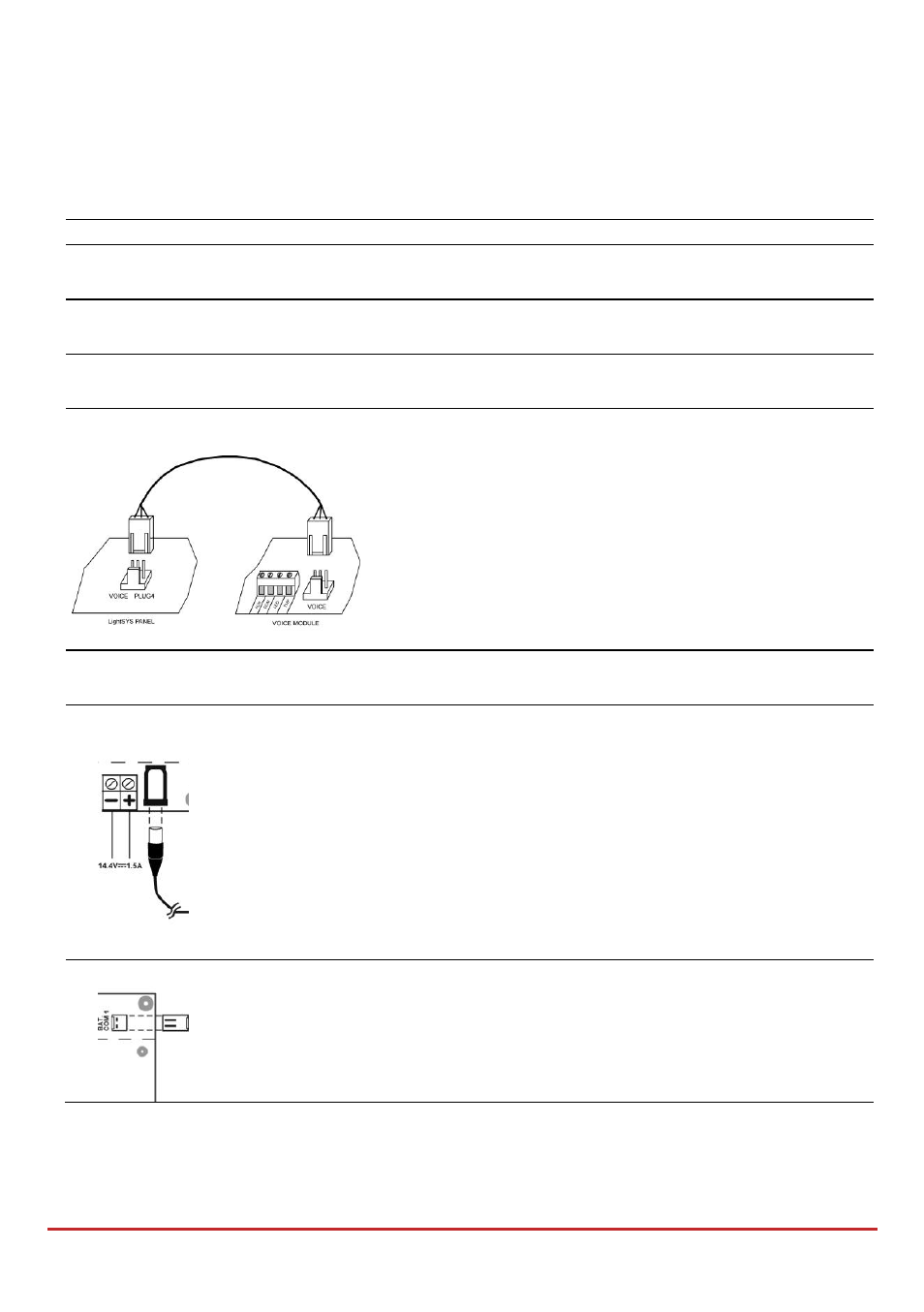

Fiches

Fiche

Description

Fonction

PLUG 1

Connecteur

BUS

BUS 4 broches pour une connexion rapide au BUS

PLUG 2

A.P à

l’arrachement

Utilisée pour la connexion de l’autoprotection à
l’arrachement optionnelle

PLUG 3

Téléphone

Utilisée pour une connexion téléphonique locale (idem
au bornier PHONE SET)

PLUG 4

Voix

Utilisée pour connecter un Module vocal digital évolué
Module (RP432EV) à la LightSYS.
Connectez le module vocal au connecteur VOICE
(PLUG 4) sur la centrale à l'aide du câble fourni. Ce
connecteur transmet des signaux du module vocal vers
la ligne téléphonique pendant la communication à
distance et est essentiel au bon fonctionnement du
module vocal
.

PLUG 5

RS-232

Utilisé pour la communication locale avec le logiciel de

configuration.

PLUG 6

Alimentation

Utilisez ce connecteur pour la connexion à l'adaptateur
AC/DC certifié fourni par RISCO.

Remarque: le cordon d'alimentation sortant de
l'adaptateur peut être coupé de sa fiche secteur et
raccordé au bloc de jonction porte-fusible fourni, selon
les normes locales en matière de câblage.

En outre, le câble d'entrée peut également être connecté

à la LightSYS au moyen des bornes (-) et (+) situés à
côté du connecteur.

PLUG 7

Batterie

Utilisez cette sortie pour une connexion à la batterie de

secours (non-fournie), de 12 volts et 7Ah
