Montage et Câblage
Page 12
Adaptateur secteur et carte mère
La LightSYS est alimentée par un adaptateur AC/DC 100-240V 50/60Hz
14,4V—1,5A.
Attention:
Câblage AC doit être effectué par un électricien qualifié
1. Le raccordement au secteur doit être permanent et le branchement doit
se faire via le bloc de jonction à fusible secteur (voir la Figure 2-3 ci-
dessous):
A. Fixez l'adaptateur secteur sue ses les entretoises de placement.
B. En fonction de la localisation des prises électriques et de communication,
retirez les alvéoles pour permettre le passage des câbles et fils vers les
alvéoles de sortie droite ou gauche (par défaut).
C. NE PAS branchez l'alimentation secteur à ce stade de l'installation.

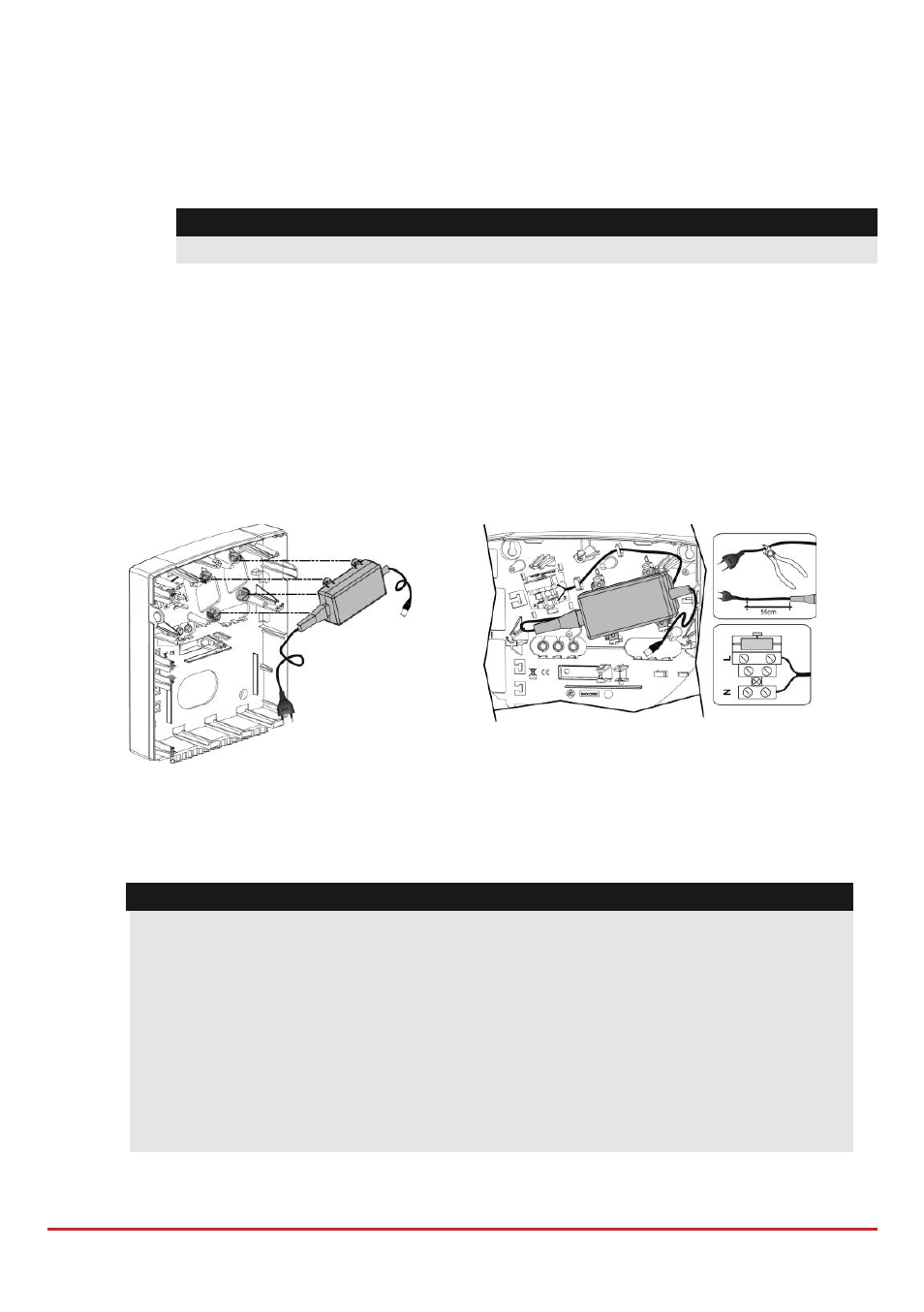

Figure ‎2-3 Placer l'adaptateur avec le fusible secteur
Note: L’alimentation de 1,5A peut-être montée dans le boîtier plastique RP432B
ou dans le boîtier métallique RP432BM. L’alimentation de 3A ne peut-être montée
que dans le boîtier RP432BM1.
Attention:

Lorsque la centrale est sous tension, la tension secteur est présente sur le
circuit imprimé de la carte mère.

Pour éviter tout risque d'électrocution, débranchez l'alimentation
(transformateur secteur et batterie) et les cordons téléphoniques avant les
opérations d'entretien.

En aucun cas l'alimentation secteur ne doit être connectée à la carte circuit
imprimé en dehors du bloc de jonction principal.

Un dispositif de déconnexion facilement accessible doit être inséré dans le
câblage de l'installation du bâtiment.
