Montage et Câblage
Page 17

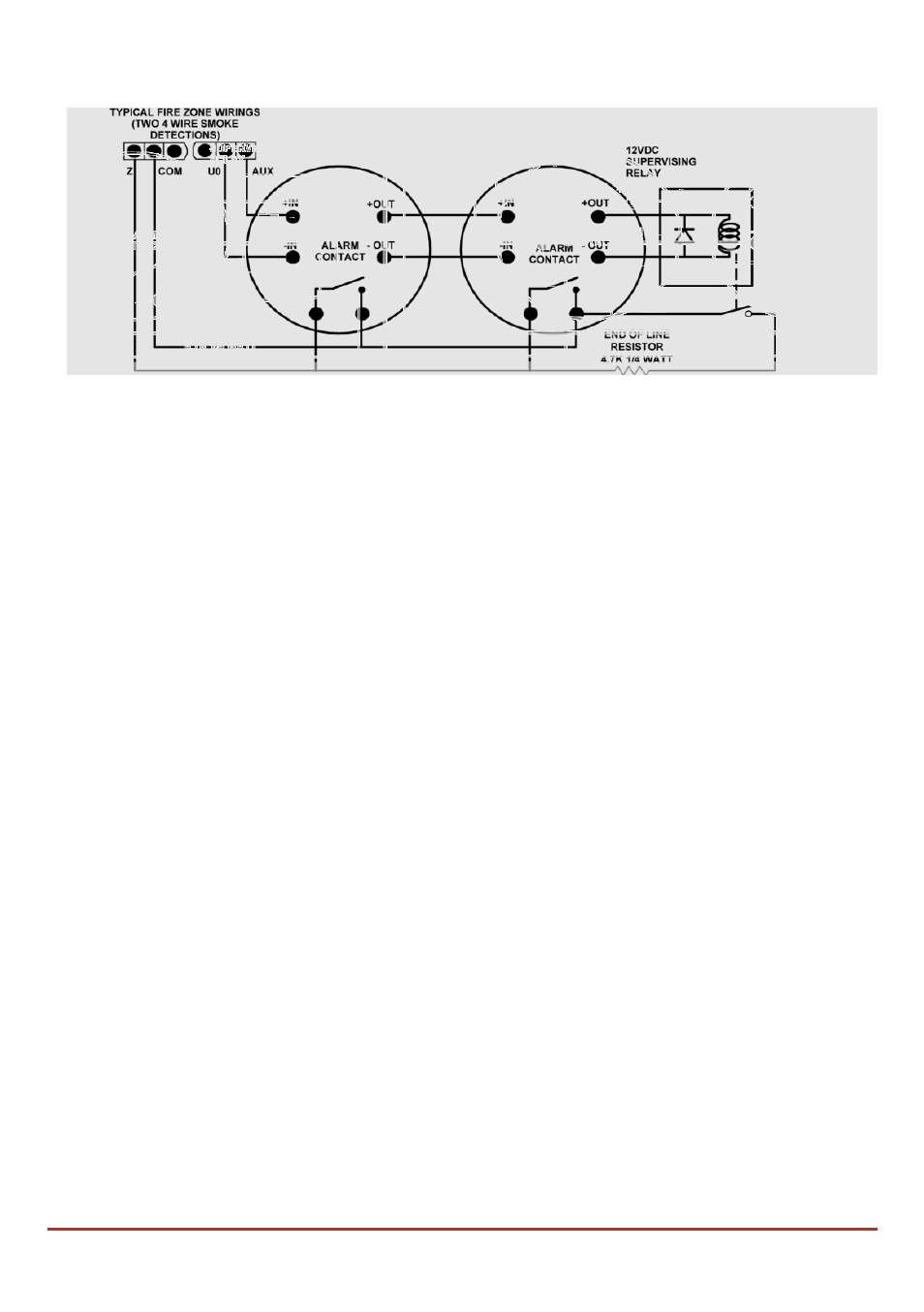

Pour éviter les éventuelles pertes de tension dues à des systèmes à forte consommation ou à
de longues distances de câblage, vous devez utiliser une section de câble adéquate (voir
tableau avec sections de câbles au chapitre Câblage - Page 218.)
Pour augmenter le courant disponible et en cas d’utilisation de plusieurs accessoires
auxiliaires, vous pouvez toujours faire appel aux modules d'extension d'alimentation en
option (reportez-vous à la rubrique Raccordement de module d'extension d'alimentation, à
la page 35).
Câblage des sirènes intérieures
La borne Bell/LS alimente la Sirène intérieure. Faites attention à la polarité lorsque vous
branchez une Sirène intérieure.
Il est important de positionner correctement le commutateur DIP SW1 Bell/LS (voir p. 24).
Sa position dépend du type de Sirène intérieure utilisée.
La consommation sur cette borne ne peut excéder 500mA.
Remarque:
Pour éviter un défaut de boucle sirène et si aucun raccordement n’est effectué sur une
Sirène intérieure, utilisez une résistance 2,2K

en lieu et place.
Câblage du sabotage sirène
Connectez le sabotage de la sirène aux bornes BELL TMP et COM sur la centrale, à l’aide
d’une résistance de 2,2K

en série.
Important:
Si vous N’UTILISEZ PAS la borne BELL TMP, n’oubliez pas de brancher une résistance de
2,2K

(couleur: rouge, rouge, rouge) entre TMP et COM.
