Montage et Câblage
Page 11
Remarque:
Pour les distances de câblage et le raccordement à la terre, se référer au Chapitre Câblage -
Page 218.
Montage mural du boîtier LightSYS
La LightSYS est logé dans un boîtier en plastique à la pointe de la technologie, constitué de
panneaux arrière et avant et avec de clic de montage en plastique pour tous les composants
internes.
 Préparer le mur devant accueillir le boîtier
1. Séparez les sous-ensembles en appuyant sur les crochets de verrouillage
circulaires en plastique de part et d'autre pour libérer le capot avant.

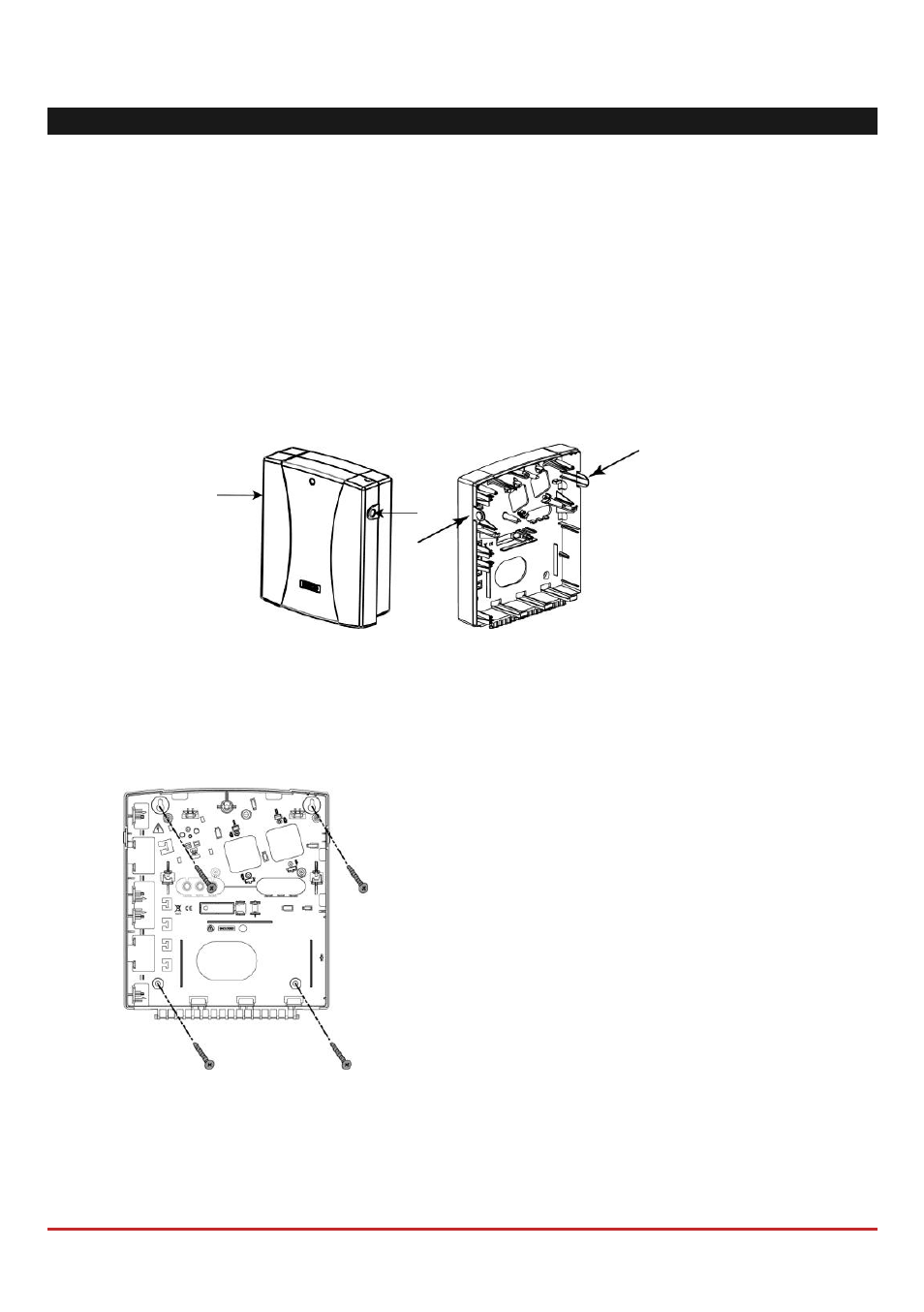

Figure ‎ 2-1 Dégagement des clips du boîtier
2. Placez le support de fixation contre le mur, comme un gabarit et marquez les
emplacements des trous de fixation (4 trous de fixation et un trou
supplémentaire en option pour la fixation de l'élément du support
d'autoprotection).
Figure ‎ 2-2 Gabarit de fixation des vis
3. Percez les trous de fixation désirés et placez les chevilles.
Note: Pour le montage de la LightSYS dans
un des boîtiers métalliques (RP432BM,
RP432BM1- suivre les instructions fournie
avec les boîtiers. )
