Installation des Accessoires BUS
Page 32

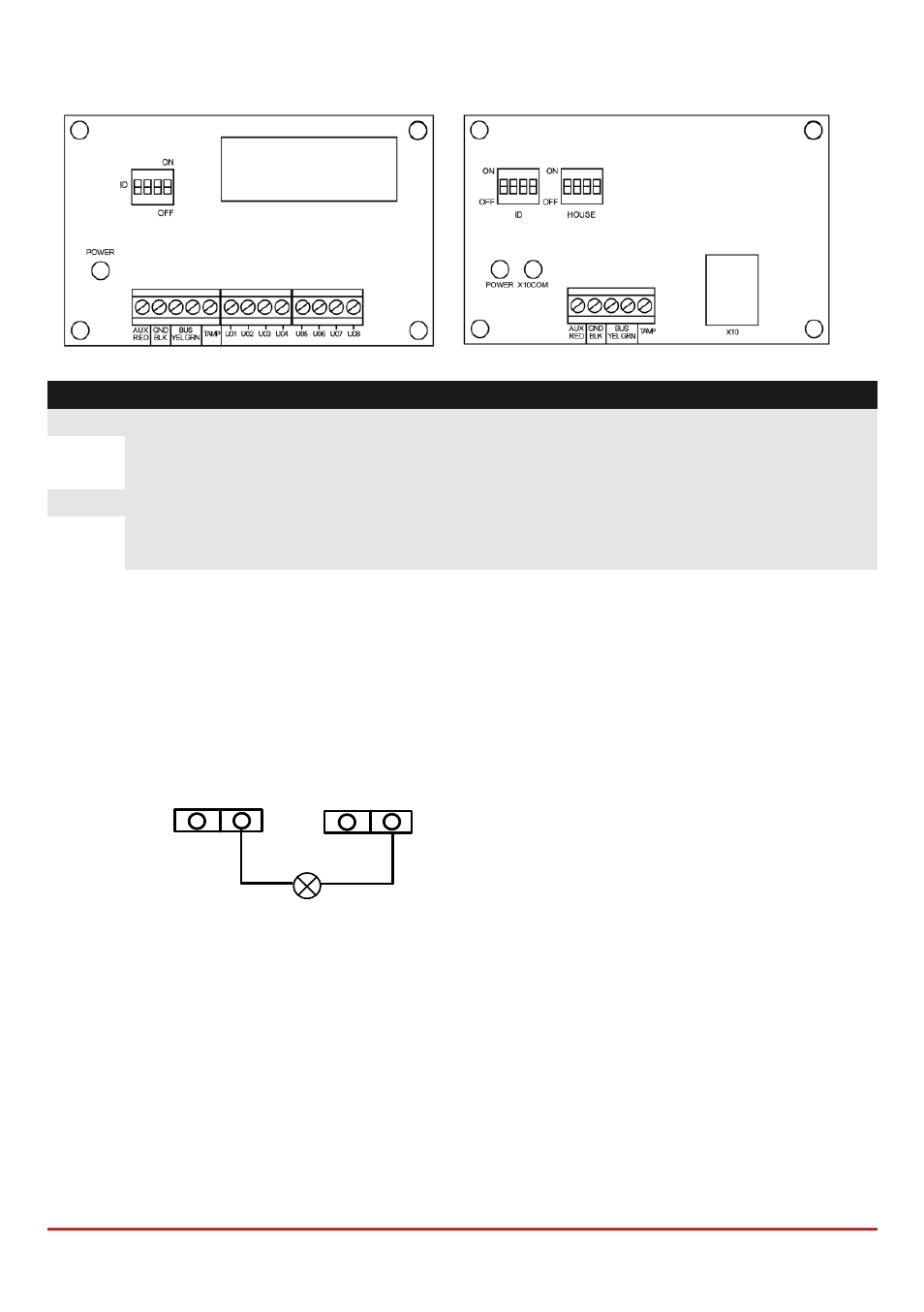

Figure ‎3-5: Module de sortie E08 Figure ‎3-6: Module de sortie X-10
Remarques:
Sorties sur le module EO8:
Consommation: 25 mA typique /30mA maximum;
Contacts; 12V collecteur ouvert, «pull-down» actif, 70 mA maximum
Sorties sur le module EO4:
Consommation: 25 mA typique /140 mA maximum;
Puissance nominale de contact: 5A/ 24V DC.
 Installation des extensions de sorties:
1. Réglez le numéro d’ID de l'extension à l'aide des commutateurs DIP d'ID.
2. Câbler l'extension SP sur le BUS
3. Branchez les accessoires aux bornes de sortie comme illustré ci-dessous:
a. UO4 – Relais (veuillez consulter la Figure ‎2-8
Câblage U01 pour un
accessoire autoalimenté et la Figure ‎ 3-4)
b. UO8 – Collecteurs ouverts:
UO1 UO2
AUX GND
c. X10 :
i. Placez un câble RJ25 (câble téléphonique 4 fils) entre le connecteur RJ11 du
module X-10 et le coupleur X-10.
ii. Connectez l’émetteur X-10 à l'alimentation secteur.
iii. Connectez un récepteur X-10 à l'alimentation secteur se trouvant aux
environs de l’accessoire à commander.
iv. Reliez l’accessoire au récepteur X-10.
4. Montage des modules d'extension de sortie dans le coffret de la centrale en
fonction de la place disponible ou dans un coffret séparé (veuillez consulter la
Figure
‎ 3-3).
