Montage et Câblage
Page 18
+ BELL: A connecter au blocage par
entrée positive d'une sirène auto
activée (SAB).
- LS: A connecter au blocage par
entrée négative d'une sir
è ne auto
activ é e (SAB).
BELL TMP: pour connecter à
l'entrée SAB de l'unité sirène.
Câblage des Sorties Auxiliaires
Les sorties auxiliaires de la LightSYS supportent une large variété d'activation
d’accessoires en fonction de programmation horaire, d’entrée externe, ou d'un capteur
de accessoire. Comme détaillé dans le Chapitre 4, 3 Sorties, vous pouvez programmer
de mani
è re personnalis é e l'activation de chaque accessoire avec puissance et
souplesse.
Pour obtenir de plus amples informations, veuillez consulter la page 30 – Sorties
Auxiliaires.
 Câblage de la Sortie Programmable 1:
La Sortie Programmable 1 peut être utilisée pour activer une sirène autoalimentée
ou tout autre accessoire autoalimenté.

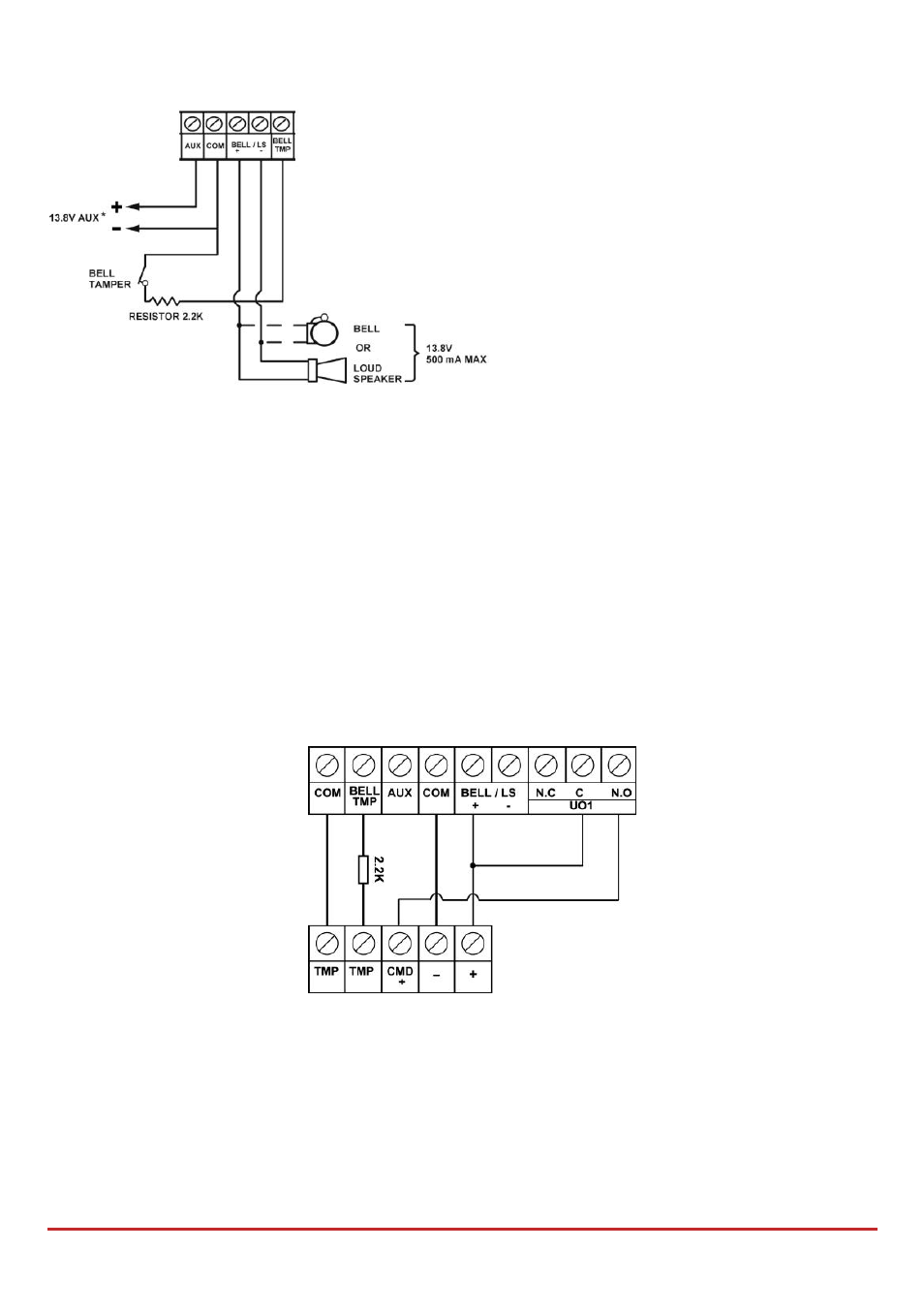

Figure ‎2-8: Câblage U01 pour un accessoire autoalimenté
 Câblage des Sorties Programmables 2-4:
Branchez l’accessoire à la sortie comme illustré ci-dessous:
