Montage et Câblage
Page 19
UO2
External Power
Autoprotection à l’arrachement optionnelle
Le contact d’autoprotection à l’arrachement est une fonctionnalité en option apportant une
sécurité supplémentaire. Au cas où la LightSYS serait retirée du mur, la vis entraîne la
rupture de la section perforée en plastique et de la plaque métallique de l’accessoire
d'autoprotection. Celles-ci restent fixées au mur. En conséquence, le contact d’autoprotection
à l’arrachement est libéré et une alarme est générée. Pour activer cette fonctionnalité:
1. Faites glisser le dispositif d'autoprotection (à partir de la droite) vers les entretoises
de placement jusqu'à enclenchement. Le rebord métallique s'étend au trou de la vis
de fixation.
2. Lorsque la vis du boîtier de la LightSYS est fixée au mur, vissez également le trou
d'autoprotection et le rebord métallique d'autoprotection en about (le support de
fixation que vous avez inséré à l'étape ‎2 à la page 11).
3. Fixez les fils d'autoprotection au PLUG2 de la carte mère (p. 23).
Le contact d’autoprotection à l’arrachement est situé à l’arrière du coffret et est constamment
enfoncé comme présentée ci-dessous.
Remarque:
Si l'installation ne nécessite pas d'autoprotection à l’arrachement, positionner le
commutateur DIP 4 sur ON. (Veuillez consulter la page 24)

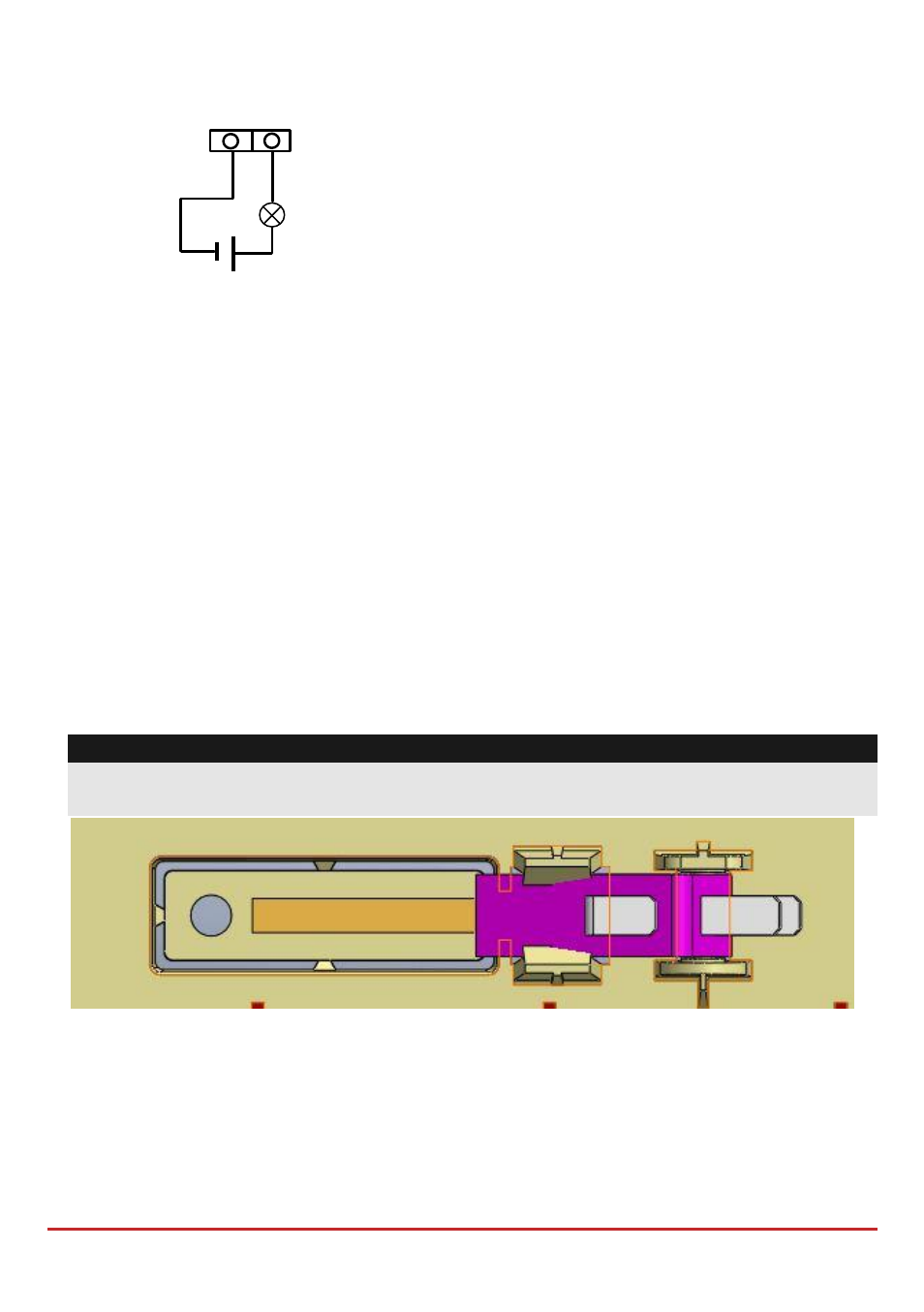

Figure ‎2-9: Plaque arrière perforée de l'autoprotection à l’arrachement
Connexion d'une ligne téléphonique à la LightSYS
1. Connectez la ligne téléphonique entrante aux bornes LINE de la Centrale.
2. Connectez n'importe quel téléphone aux bornes SET ou à la prise PLUG3
jack RJ11.
