Installation des Accessoires BUS

Page 44

Connexion des détecteurs BUS avec l’extension de zone BUS (BZE)

Remarque importante:

Le raccordement des détecteurs BUS à la LightSYS au moyen de l'extension de zone

BUS n'est possible qu'à l'aide d'une Extension de zone BUS version B ou plus récente,
PN RP128EZB000B.
1. Réglez le numéro d’ID de la BZE (1-3), à l’aide des commutateurs DIP SW1 1-3.
2. Réglez la BZE SW2-3 en position ON.
3. Branchez les bornes de la BZE marquées TO PANNEL au BUS de la LightSYS.
4. Réglez le numéro d’ID du détecteur BUS (1-32), à l'aide de ses commutateurs DIP.

Remarque:

Ne répétez pas deux fois la même ID pour les même BZE.

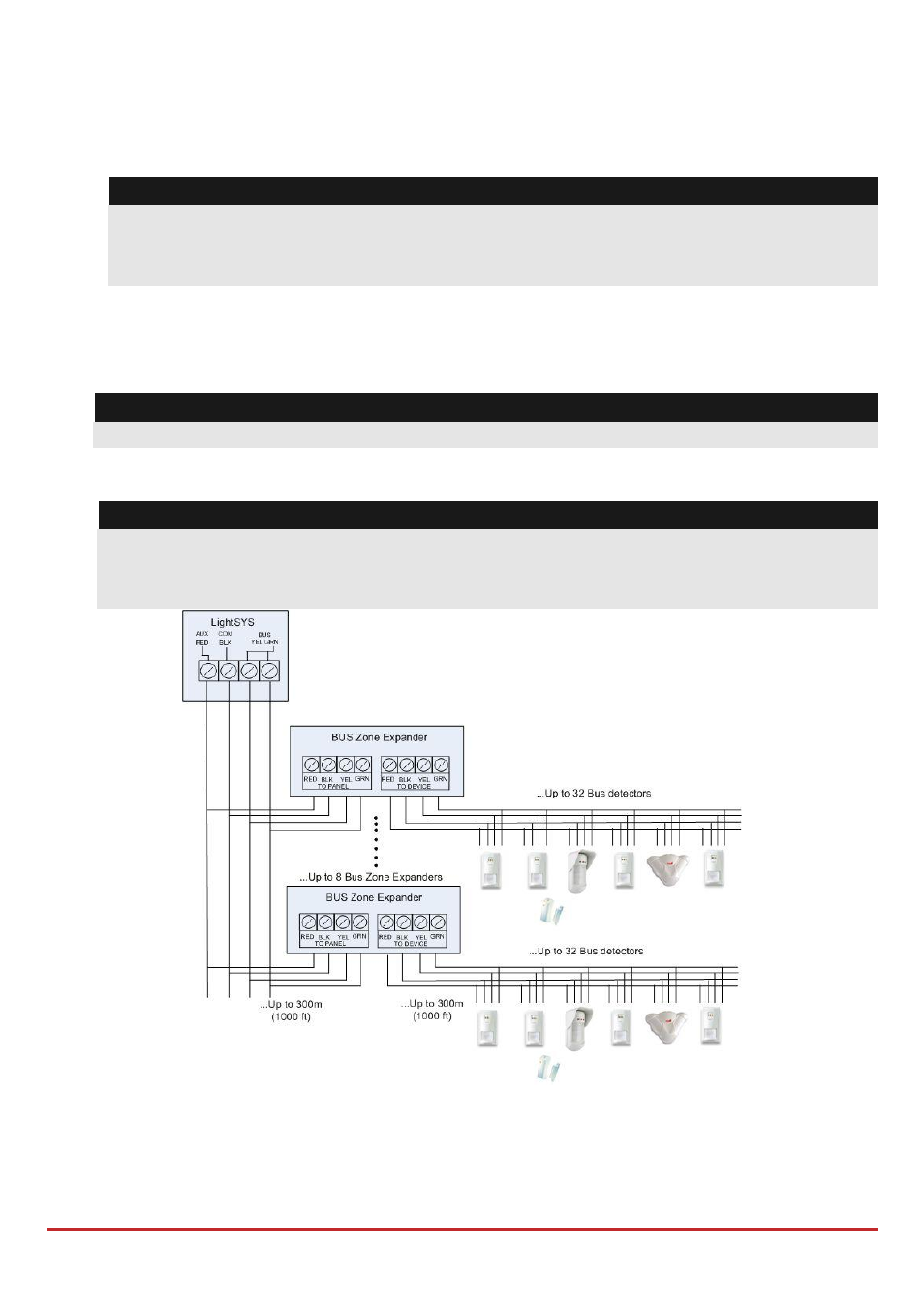

5. Branchez chacune des bornes BUS du détecteur aux bornes de la BZE correspondantes

marquées TO DEVICE (voir la figure ci-dessous)

Remarque:

Pour un fonctionnement optimal, il est conseillé de NE PAS dépasser un total de:
300 mètres de câblage de la BZE à la centrale LightSYS.
300 mètres de câblage de la BZE au dernier détecteur BUS.

Les Extensions de zone BUS peuvent être définies pour supporter 32 zones BUS lorsqu'elles
sont connectées à la LightSYS. Il est possible d'attribuer jusqu'à 4 extensions de zone BUS à la
LightSYS.
