Installation des Accessoires BUS
Page 41
2. Raccorder l’extension carte vocale comme suit:

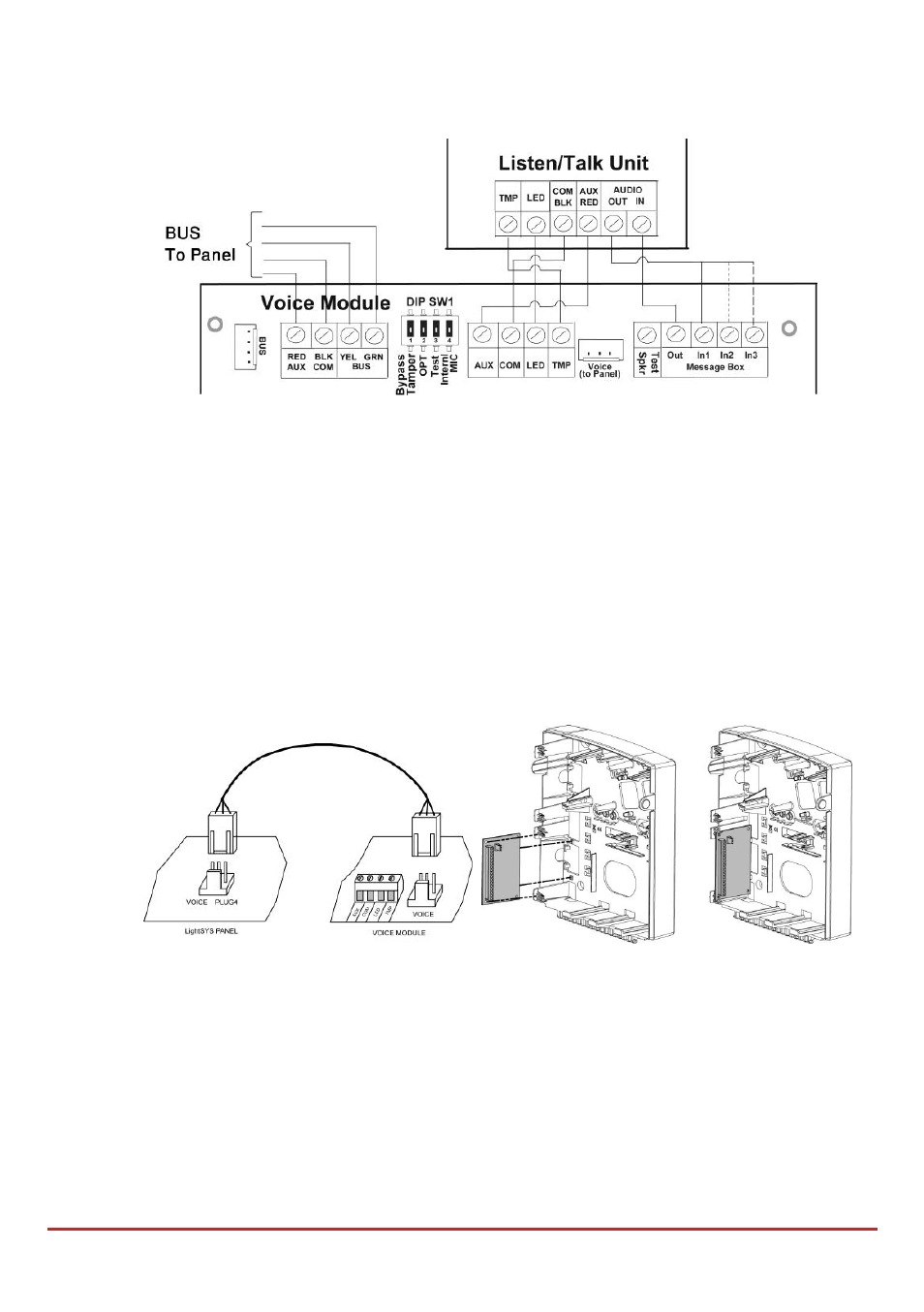

Figure ‎ 3-12: Module vocal — Câblage de l'unité Écoute/Parole
a. Connexion BUS: La connexion au BUS principal peut être faite via les
bornes AUX (RED), COM (BLK), BUS (YEL) et BUS (GRN) du module
vocal comme illustré ou par le connecteur BUS (PLUG1) en utilisant le câble
à 4 fils fourni.
b. Au besoin, connectez l'unité Écoute/Parole comme illustré dans le
diagramme ci-dessus.
c. Connectez le module vocal au connecteur VOICE sur la centrale de la
LightSYS (PLUG4) à l'aide du câble fourni, comme illustré ci-dessous. Ce
connecteur transmet des signaux du module vocal vers la ligne
téléphonique pendant la communication distante et est essentiel pour le
bon fonctionnement du module vocal.
3. Monter le module vocal à l'intérieur du boîtier de la centrale LightSYS afin
d'établir une connexion entre les deux unités. (Voir plus haut)
4. Montez l'unité Écoute/Parole. Montez l'unité à l’emplacement où l'opération
d'Écoute doit être faite.
