Installation des Accessoires BUS

Page 40

7-21Ah (maximum) et dont la sécurité est certifiée en conformité avec les normes
locales!

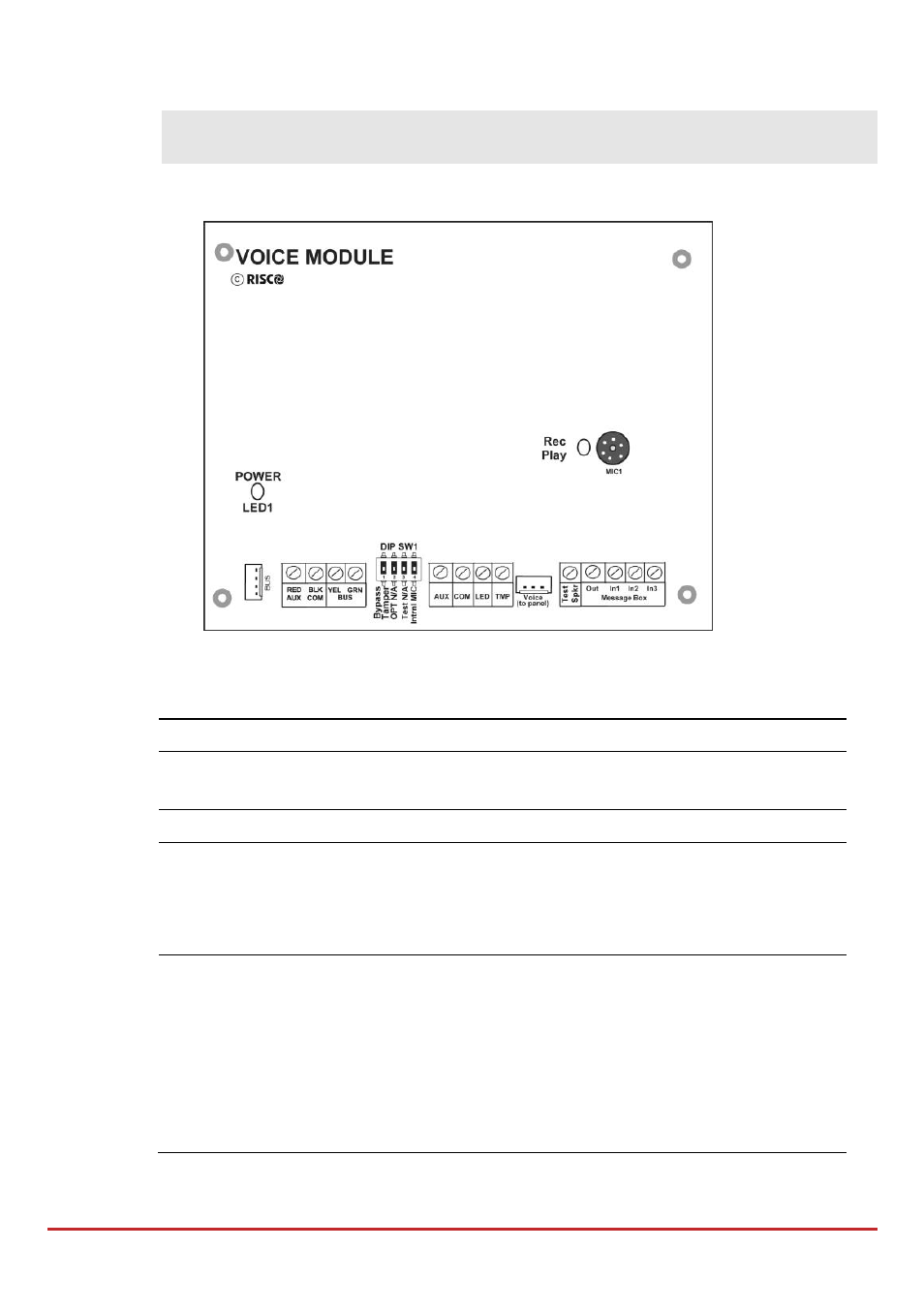

Module Vocal

Figure

3-11: Module vocal

Installation du module vocal:

1. Réglez les commutateurs DIP comme suit:

Switch

Description

Utilisation

1

Bypass
Tamper

Evite de faire court-circuit entre les bornes
TMP/COM

2

OPT

Inutilisé

3

Test

Connecté en parallèle à tous les canaux de sortie,
permet d'écouter tous les messages lus en
utilisant un haut-parleur (au moins 32Ω)
connecté entre les bornes Test Spkr et COM

4

Internal MIC

Sélection du un microphone interne ou externe
pour l'enregistrement des messages:
On: Enregistrement des messages à l'aide du
microphone de la carte du module vocal.
Off: Enregistrement des messages à l'aide du
microphone de l'unité Écoute/Parole (borne
IN1).
