9.2 Définir le plan d'usinag
e a
v
e
c le
s angles dans l'espace: PLANE
S
P
A
TIAL
Paramètres d'introduction

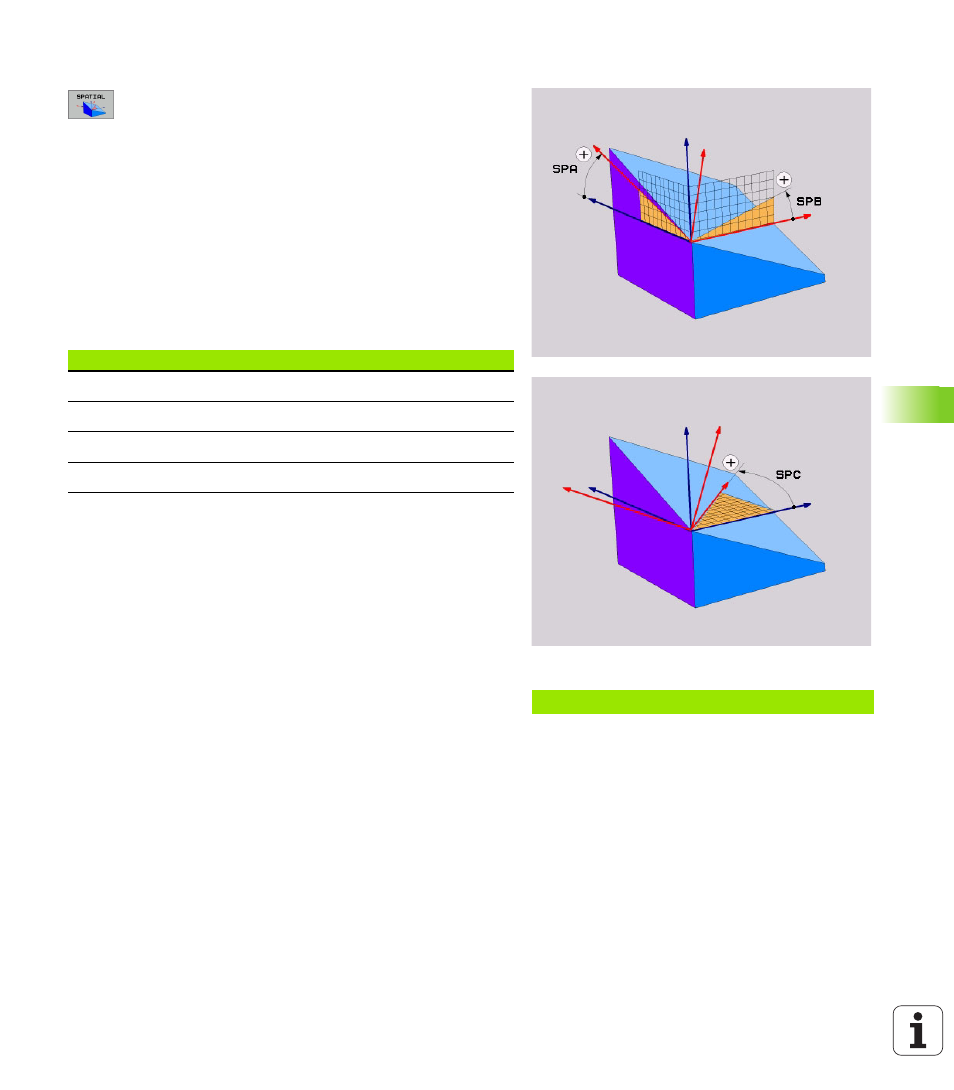

8 Angle dans l'espace A? : Angle de rotation SPA autour
de l'axe machine X (cf. figure en haut et à droite).
Plage d'introduction -359,9999° à +359,9999°
8 Angle dans l'espace B? : Angle de rotation SPB autour
de l'axe machine Y (cf. figure en haut et à droite).
Plage d'introduction -359,9999° à +359,9999°
8 Angle dans l'espace C? : Angle de rotation SPC autour
de l'axe machine Z (cf. figure de droite, au centre).
Plage d'introduction -359,9999° à +359,9999°
8 Poursuivre avec les propriétés de positionnement (cf.
„Définir le comportement de positionnement de la
fonction PLANE” à la page 470)
Abréviations utilisées
Exemple: Séquence CN
5 PLANE SPATIAL SPA+27 SPB+0 SPC+45 .....
Abréviation Signification
SPATIAL de l'anglais spatial = spatial
SPA spatial A: Rotation autour de l'axe X
SPB spatial B: Rotation autour de l'axe Y
SPC spatial C: Rotation autour de l'axe Z
