5.4 Cor
rection d'outil tr
idimensionnelle (option logiciel
2)
Peripheral Milling Correction 3D avec orientation
de l'outil
La TNC décale l'outil perpendiculairement au sens du déplacement et
perpendiculairement au sens de l'outil, en fonction de la somme des
valeurs delta DR (tableau d'outils et TOOL CALL). Le sens de correction

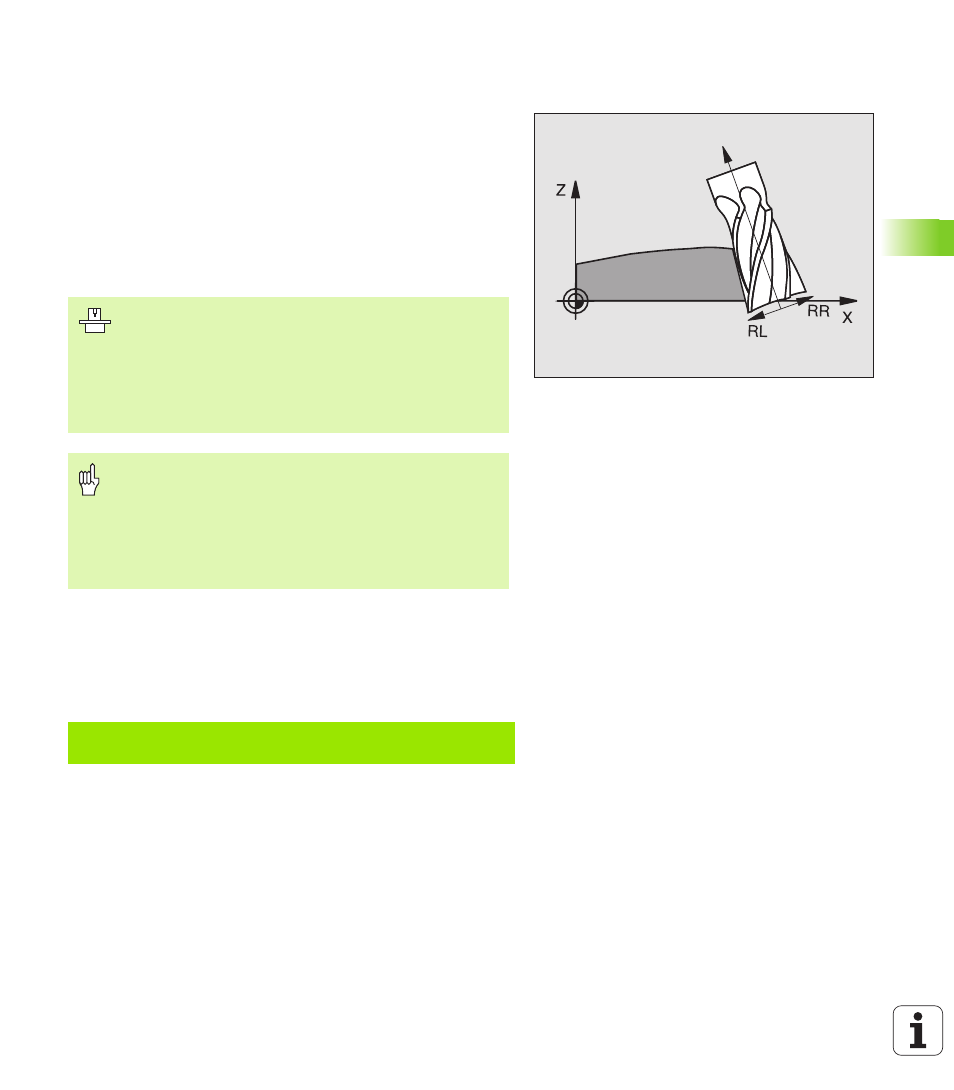

est à définir avec la correction de rayon RL/RR (cf. fig. en haut et à
droite, sens du déplacement Y+). Pour que la TNC puisse atteindre
l'orientation définie, vous devez activer la fonction M128 (cf.
„Conserver la position de la pointe de l'outil lors du positionnement
des axes inclinés (TCPM): M128 (option du logiciel 2)” à la page 256).
La TNC positionne alors automatiquement les axes rotatifs de la
machine de manière à ce que l'outil puisse atteindre l'orientation
d'outil programmée avec la correction active.
Vous pouvez définir l'orientation d'outil de deux manières:
„ Dans la séquence LN en indiquant les composantes TX, TY et TZ
„ Dans une séquence L en indiquant les coordonnées des axes
rotatifs
Exemple: Format de séquence avec orientation d'outil
Cette fonction n'est possible que sur les machines dont la
configuration d'inclinaison des axes peut permettre de
définir les angles spatiaux. Consultez le manuel de votre
machine.
La TNC n'est pas en mesure de positionner
automatiquement les axes rotatifs sur toutes les
machines. Consultez le manuel de votre machine.
Danger de collision!
Sur les machines dont les axes rotatifs n'autorisent
qu'une plage de déplacement limitée et lors du
positionnement automatique, des déplacements peuvent
nécessiter, par exemple, une rotation de la table à 180°.
Surveillez les risques de collision de la tête avec la pièce
ou avec les matériels de serrage.
1 LN X+31,737 Y+21,954 Z+33,165
TX+0,0078922 TY–0,8764339 TZ+0,2590319 F1000 M128
LN : Droite avec correction 3D
X, Y, Z : Coordonnées corrigées du point final de la droite
TX, TY, TZ : Composantes de la normale de vecteur pour
l'orientation de l'outil
F : Avance
M : Fonction auxiliaire
