380 8 Programmation: Cycles
8.6 Cy
cles SL
8 Profondeur de passe Q10 (en incrémental): Distance
parcourue par l'outil en une passe
8 Avance plongée en profondeur Q11: Avance de
plongée en mm/min.
8 Avance évidement Q12: Avance de fraisage en
mm/min.
8 Numéro outil pré-évidement Q18: Numéro de l'outil
avec lequel la TNC vient d'effectuer le pré-évidemment.
S'il n'y a pas eu de pré-évidement, „0“ a été
programmé; si vous introduisez ici un numéro, la TNC
n'évidera que la partie qui n'a pas pu être évidée avec
l'outil de pré-évidemment.
Si la zone à évider en second lieu ne peut être
abordée latéralement, la TNC effectue une plongée
pendulaire; A cet effet, vous devez définir la longueur
de dent LCUTS et l'angle max. de plongée ANGLE de
l'outil à l'intérieur du tableau d'outils TOOL.T, cf.
„Données d'outils”, page 144. Si nécessaire, la TNC
émettra un message d'erreur
8 Avance pendulaire Q19: Avance pendulaire en
mm/min.
8 Avance retrait Q208: Vitesse de déplacement de
l'outil à sa sortie à l'issue de l'usinage, en mm/min. Si
vous introduisez Q12 = 0, la TNC sort alors l'outil avec
l'avance Q206

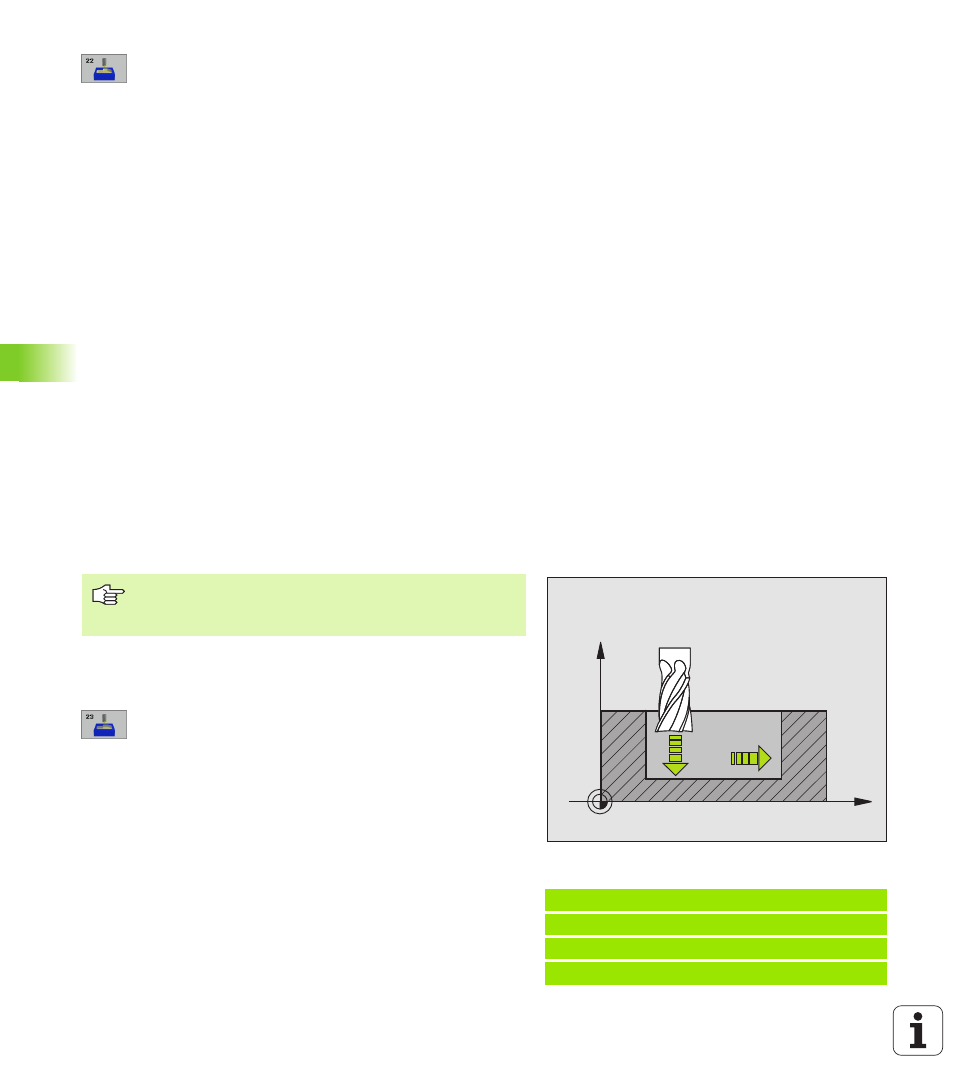

FINITION EN PROFONDEUR (cycle 23)
La TNC déplace l'outil en douceur (cercle tangentiel vertical) vers la
surface à usiner. L'outil fraise ensuite ce qui reste après l'évidement,
soit la valeur de la surépaisseur de finition.
8 Avance plongée en profondeur Q11: Vitesse de
déplacement de l'outil lors de la plongée
8 Avance évidement Q12: Avance de fraisage
8 Avance retrait Q208: Vitesse de déplacement de
l'outil à sa sortie à l'issue de l'usinage, en mm/min. Si
vous introduisez Q12 = 0, la TNC sort alors l'outil avec
l'avance Q206
Exemple: Séquences CN
60 CYCL DEF 23.0 FINITION EN PROF.
Q11=100 ;AVANCE PLONGÉE PROF.
Q12=350 ;AVANCE ÉVIDEMENT
Q208=99999 ;AVANCE RETRAIT
X
Z
Q11
Q12
La TNC détermine automatiquement le point initial pour la
finition. Celui-ci dépend des relations d'emplacement à
l'intérieur de la poche.
