iTNC 530 HEIDENHAIN 221
6.6 Cont
our
nag
e
s – Pr
ogr
ammation flexible de cont
ours FK
Rapports relatifs
Les rapports relatifs sont des données qui se réfèrent à un autre
élément de contour. Les softkeys et mots de programme destinés aux

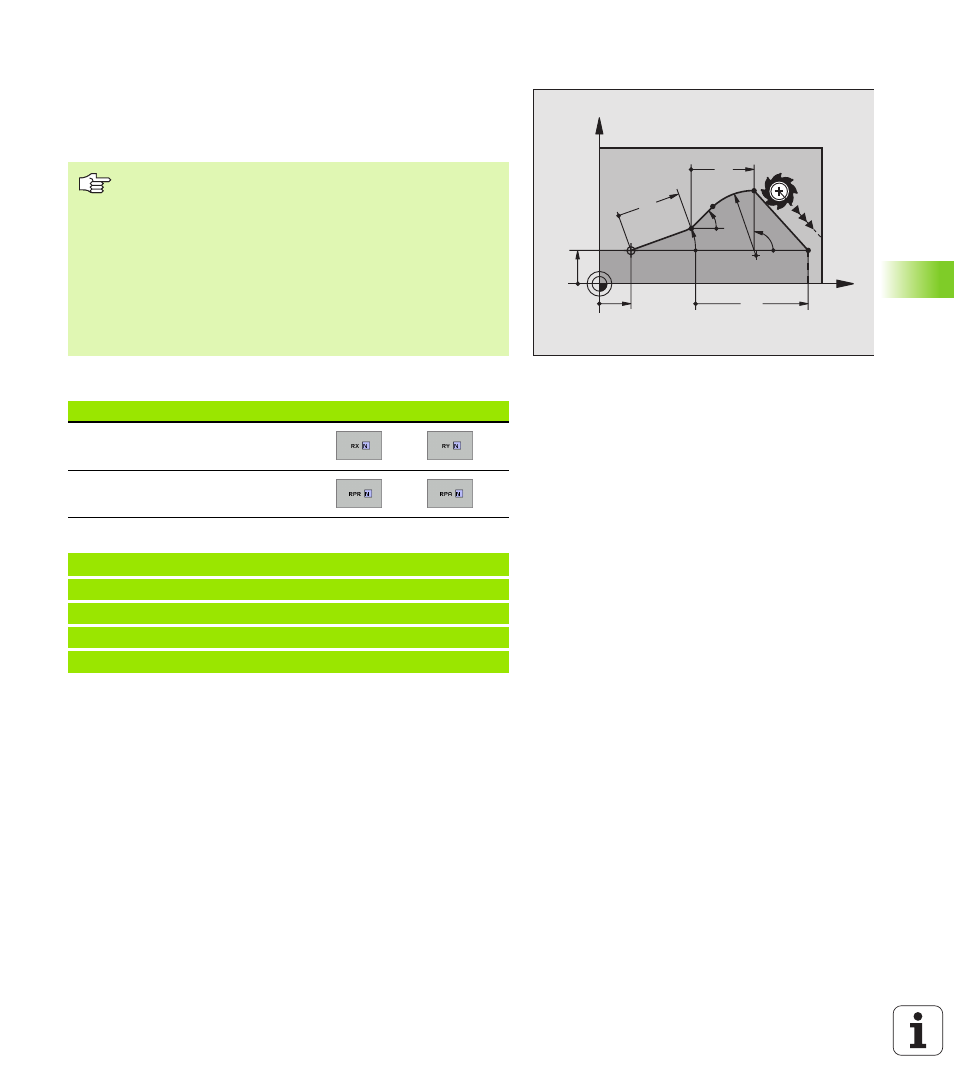

rapports Relatifs commencent par un „R“. La figure de droite montre
les cotes que vous devez programmer comme rapports relatifs.
Rapport relatif à la séquence N: Coordonnées du point final
Exemple de séquences CN
Les coordonnées avec rapport relatif doivent toujours être
introduites en incrémental. Vous devez en plus indiquer le
numéro de la séquence de l’élément de contour auquel
vous vous référez.
L’élément de contour pour lequel vous indiquez le n° de
séquence ne doit pas être à plus de 64 séquences devant
la séquence dans laquelle vous programmez le rapport.
Si vous effacez une séquence à laquelle vous vous
référez, la TNC délivre un message d’erreur. Modifiez le
programme avant d’effacer la séquence.
Données connues Softkeys
Coordonnées cartésiennes
se référant à la séquence N
Coordonnées polaires se référant à la
séquence N
12 FPOL X+10 Y+10
13 FL PR+20 PA+20
14 FL AH+45
15 FCT IX+20 DR- R20 CCA+90 RX 13
16 FL IPR+35 FA+0 RPR 13
X
Y
35
10
10
20° R20
20
45°
20
FPOL
90°
