iTNC 530 HEIDENHAIN 145
5.2 Données d'outils
Rayon d'outil R
Introduisez directement le rayon d’outil R.

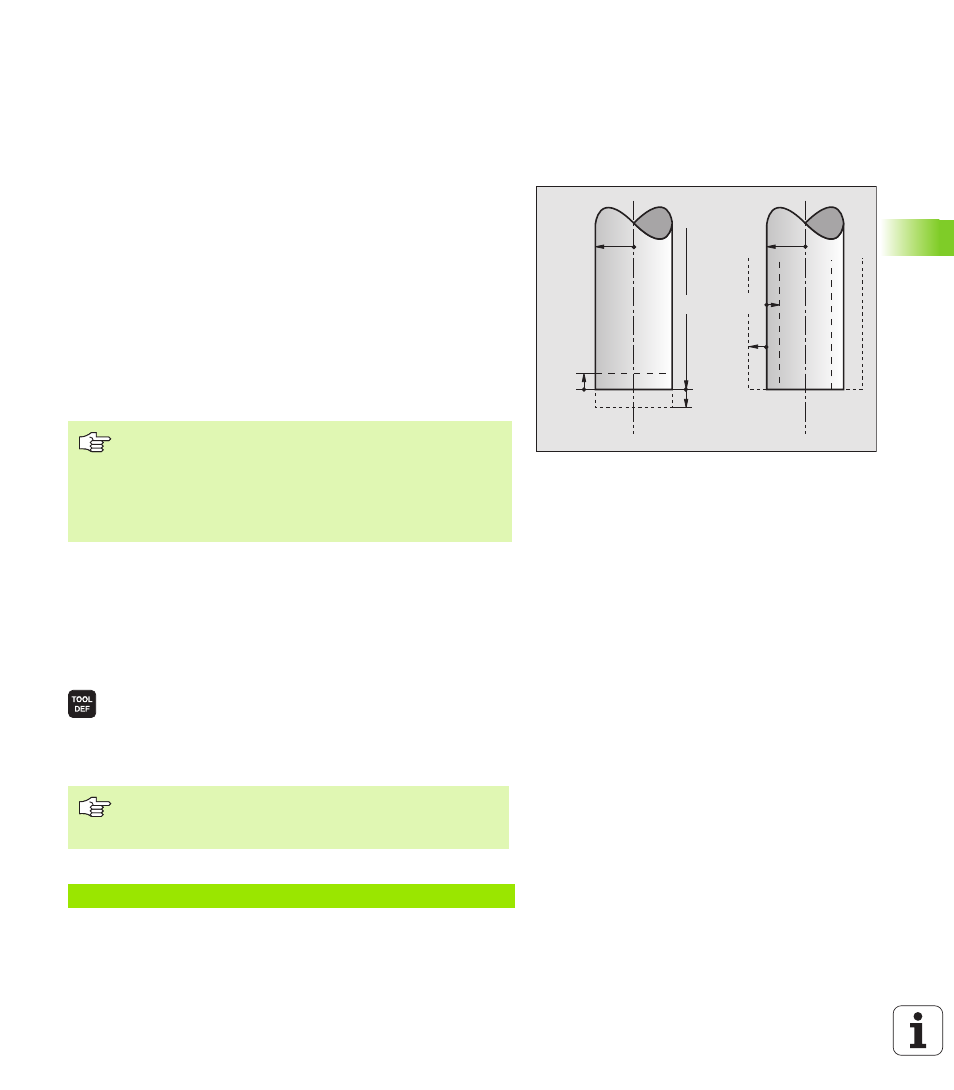

Valeurs Delta pour longueurs et rayons
Les valeurs Delta indiquent les écarts de longueur et de rayon des
outils.
Une valeur Delta positive correspond à une surépaisseur (DL, DR,
DR2
>0). Pour un usinage avec surépaisseur, introduisez la valeur de
surépaisseur en programmant l'appel d'outil avec TOOL CALL.
Une valeur Delta négative correspond à une réduction d'épaisseur (DL,
DR
, DR2<0). Elle est introduite pour l'usure d'outil dans le tableau
d'outils.
Les valeurs Delta à introduire sont des valeurs numériques. Dans une
séquence TOOL CALL, vous pouvez également introduire la valeur sous
forme de paramètre Q.
Plage d’introduction: Les valeurs Delta ne doivent pas excéder
±99,999 mm.
Introduire les données d'outils dans le
programme
Pour un outil donné, vous définissez une fois dans une séquence TOOL
DEF
le numéro, la longueur et le rayon:
8 Sélectionner la définition d’outil: Appuyer sur la touche TOOL DEF.
8 Numéro d'outil : pour désigner l'outil sans ambiguïté
8 Longueur d'outil : Valeur de correction pour la
longueur
8 Rayon d'outil : Valeur de correction pour le rayon
Exemple
Les valeurs Delta provenant du tableau d'outils influent sur
la représentation graphique de l'outil. La représentation
de la pièce lors de la simulation est la même.
Les valeurs Delta provenant de la séquence TOOL CALL
modifie lors la simulation la taille de la pièce représentée
La taille de l'outil en simulation est la même.
DR<0
DR>0
DL<0
R
DL>0
L
R
Pendant la dialogue, vous pouvez insérer directement la
valeur de longueur et de rayon dans le champ du dialogue:
Appuyer sur la softkey de l'axe désiré.
4 TOOL DEF 5 L+10 R+5
